РОС-101 (-102) сигнализаторы уровня емкостные

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Жидкая, Сыпучая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Сигнализаторы уровня РОС-101 и РОС-102 используются для контроля уровня жидких и твердых (сыпучих) сред. При достижении заданного уровня в одной или двух точках сигнализатор выдает световую индикацию.

Также РОС-101 и РОС-102 применяются для определения наличия и границ раздела жидких сред. В данном случае контролируемые среды жидкостей должны иметь резко отличающиеся диэлектрические проницаемости, например, вода – светлые нефтепродукты, сжиженные углеводородные газы – вода, и т.д.

Принцип действия и конструкция РОС-101, РОС-102

Принцип действия датчиков-реле уровня РОС-101 и РОС-102 основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в электрический релейный сигнал.

Конструкция сигнализаторов включает передающей преобразователь:

  • ППР-1 на одну точку (РОС-101).
  • ППР-2 на две точки контроля (РОС-102).

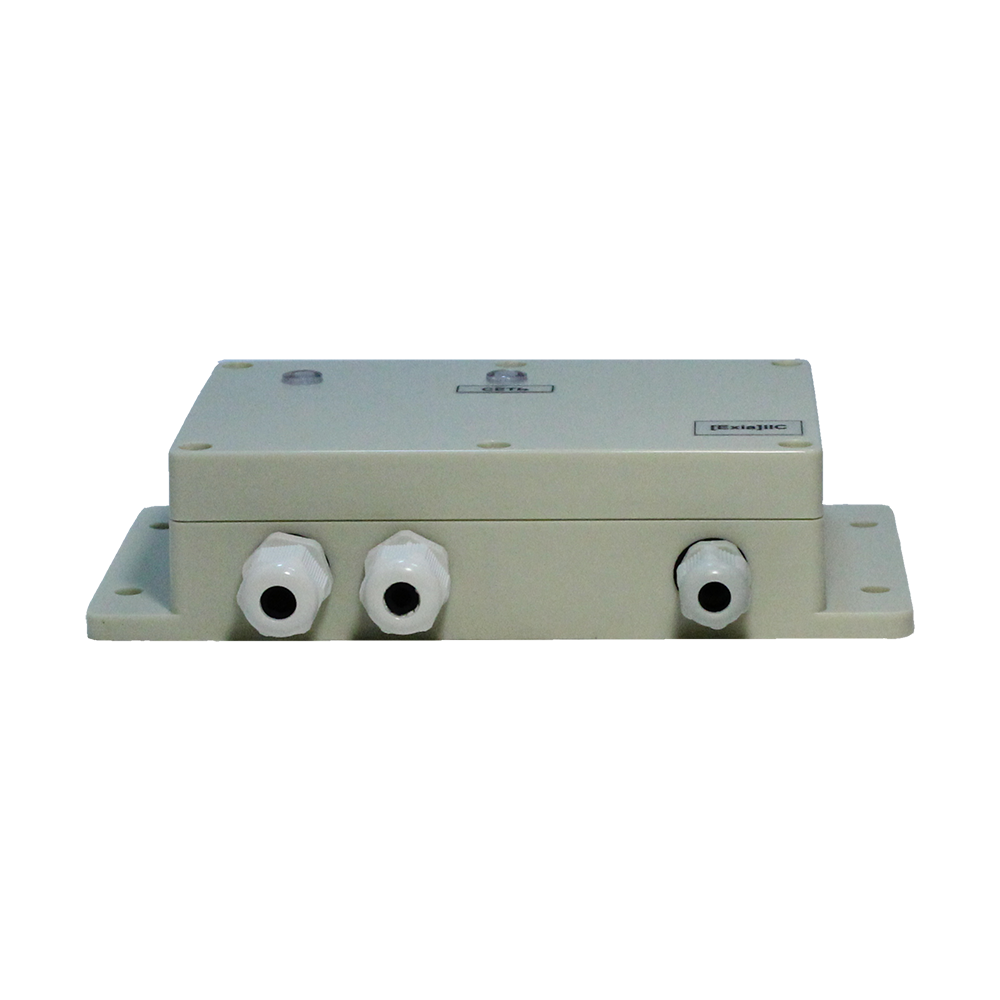

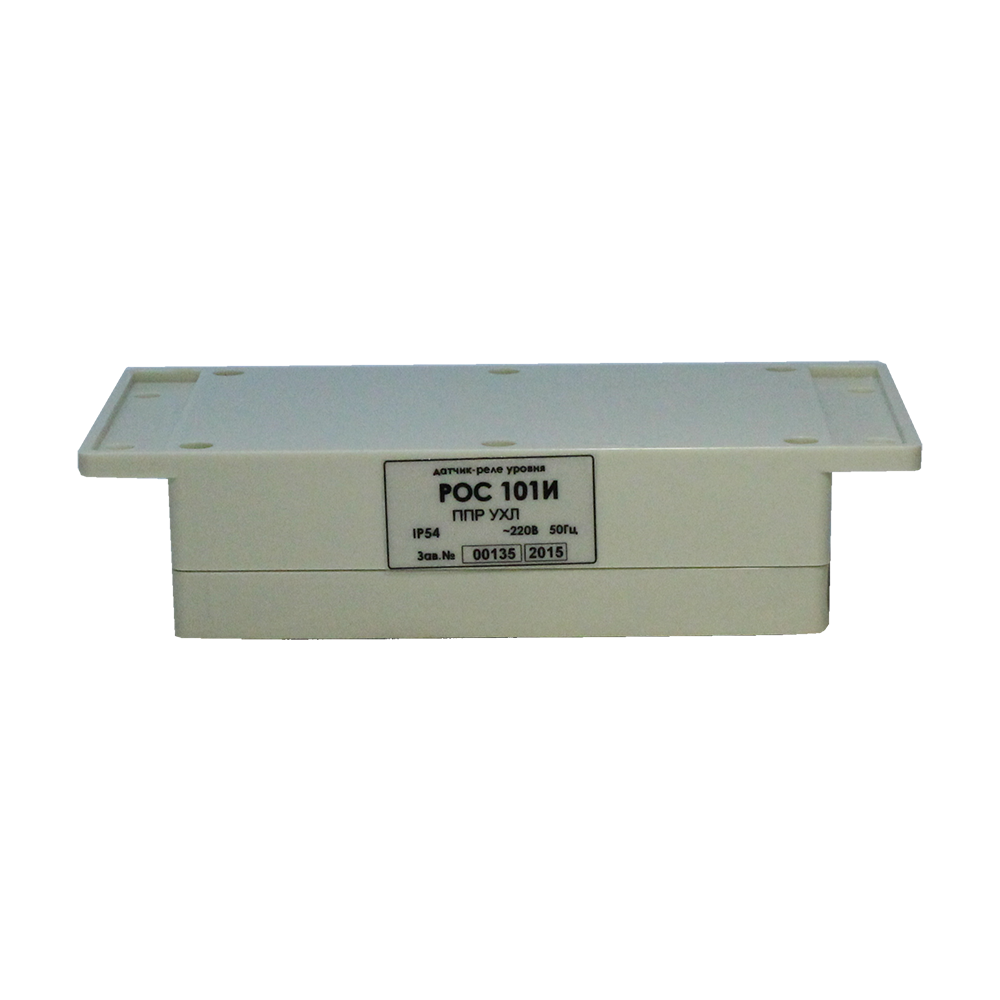

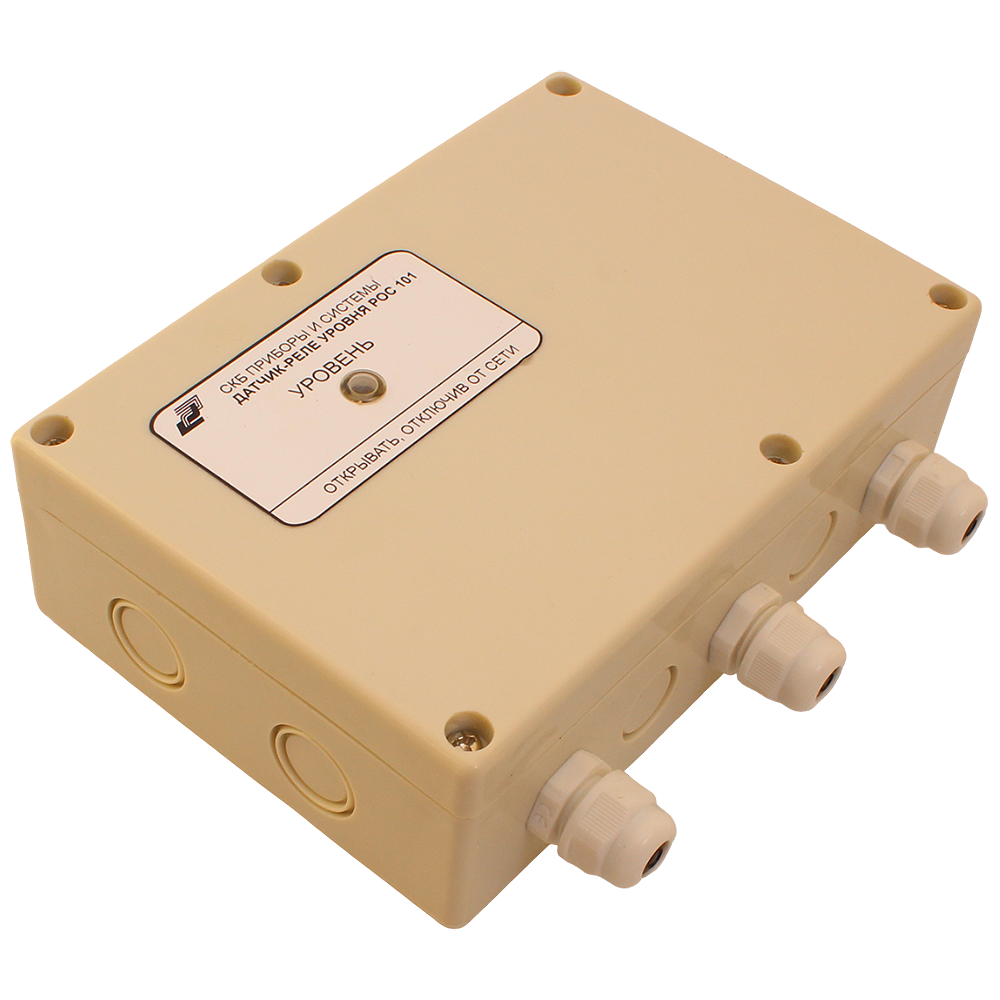

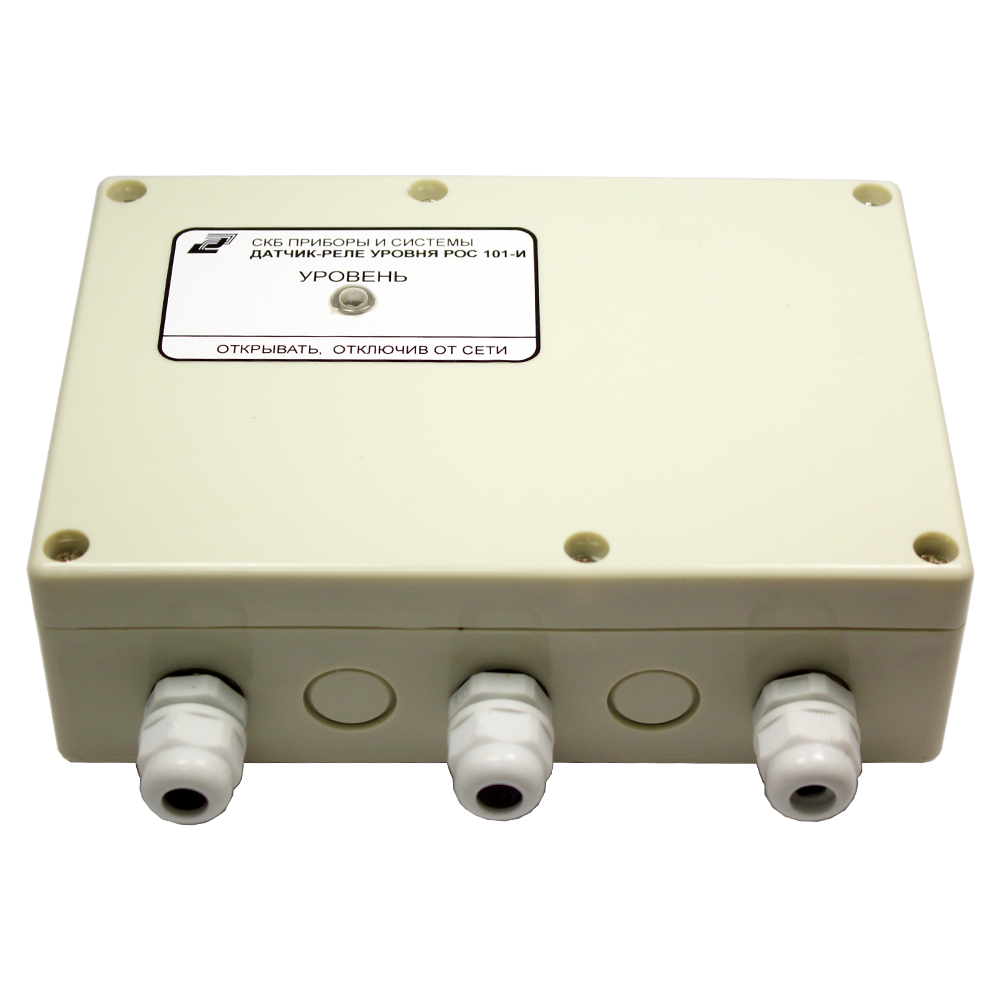

Преобразователь передающий состоит из корпуса, крышки, платы, на которой собран электронный модуль вторичного преобразователя передающего, модуля преобразования тока в напряжение и имеет наружный винт заземления.

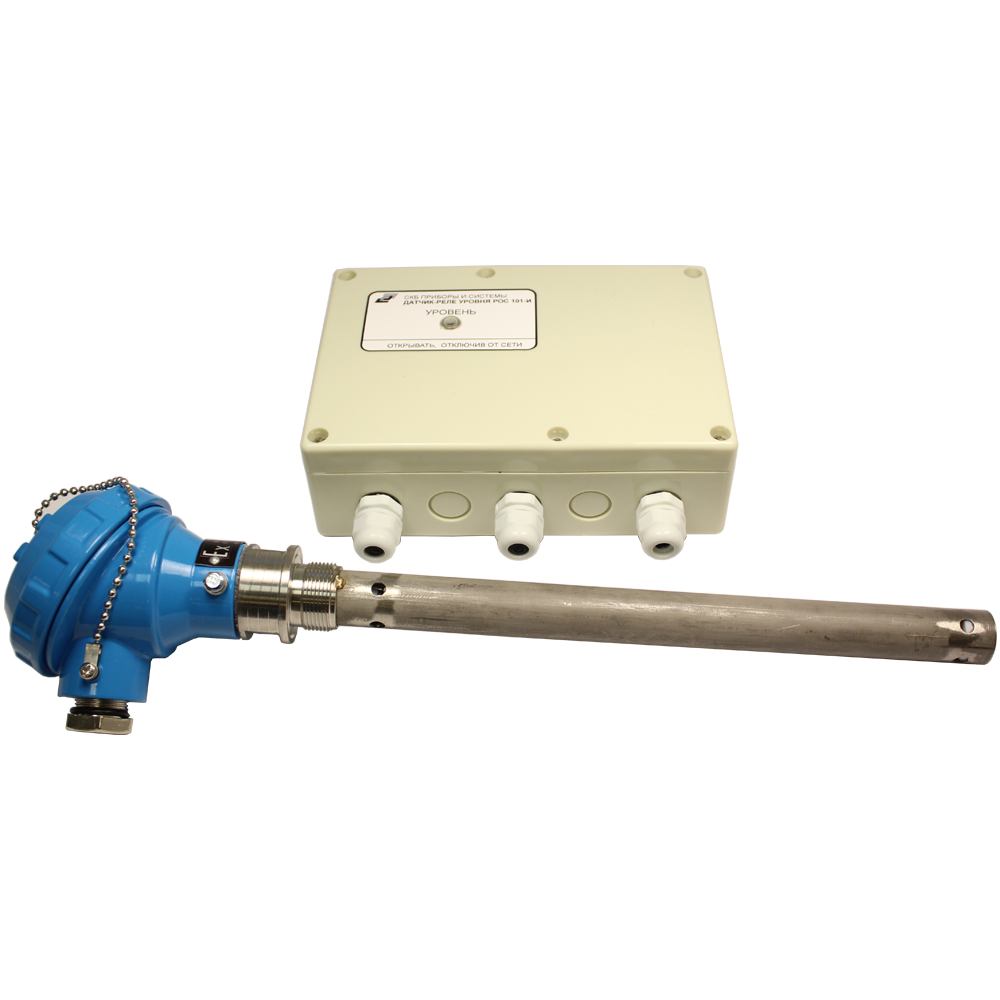

Также в состав приборов входит первичный преобразователь емкостного типа (ПП). Он состоит из чувствительного элемента, корпуса с крышкой, электронного модуля, прокладки. Модификации первичного преобразователя РОС-101 и РОС-102 отличаются исполнением чувствительного элемента и допустимыми параметрами контролируемой среды. При использовании двухточечных датчиков РОС-102 могут использоваться первичные преобразователи на среды с различными электрическими свойствами.

Длину чувствительного элемента выбирает заказчик в соответствие с таблицей «Варианты исполнений». Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25 метров может обеспечиваться потребителем путем установки стержня, наращиваемого на требуемую длину.

Для контроля уровня зерна и продуктов его размола в датчиках-реле уровня РОС-101 и РОС-102 детали ПП, соприкасающиеся с контролируемой средой, производятся из безопасных материалов, не выделяющих продуктов отравления в концентрациях, опасных для организма человека.

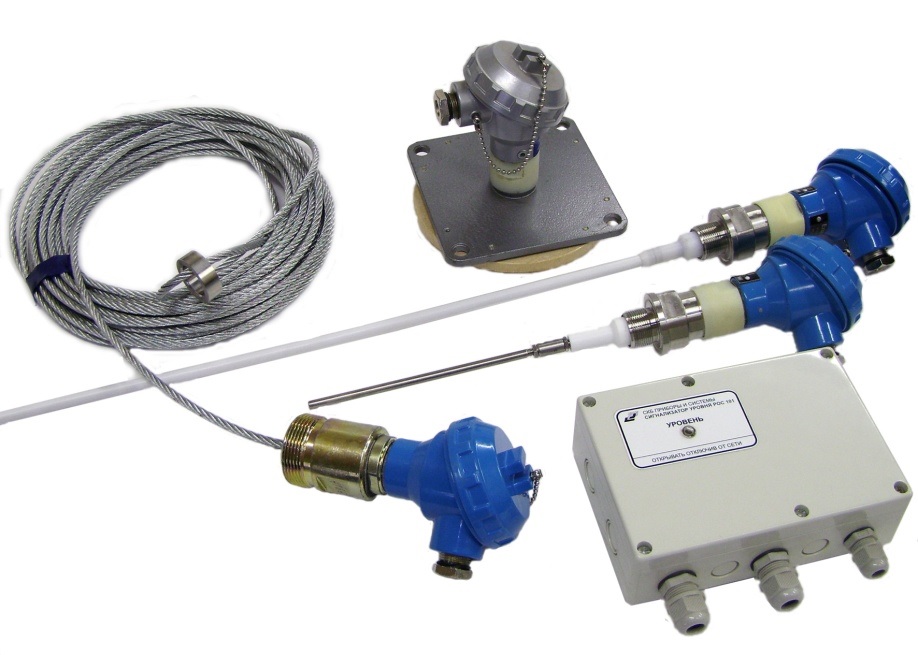

датчики-реле уровня рос-101, рос-102

Особенности датчиков РОС-101 и РОС-102

По заказу поставляются датчики-реле уровня РОС-101-А, РОС-102-А для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ), и датчики РОС-101-И и РОС-102-И для работы во взрывоопасных зонах.

Сигнализаторы РОС-101-А, РОС-102-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.

Преобразователи первичные сигнализаторов РОС-101-И, РОС-102-И имеют маркировку взрывозащиты «0ExiaIICT6», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Преобразователи передающие сигнализаторов РОС-101-И, РОС-102-И имеют маркировку взрывозащиты «[Exia]IIC», искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.

Общие характеристики РОС-101, РОС-102:

  • Потребляемая от сети мощность: одноканальным сигнализатором 5 В*А; двухканальным сигнализатором 8 В*А.
  • Электрическая нагрузка на контакты реле: до 5 А переменного тока 50 Гц при 220 В; до 5 А постоянного тока до 24 В.
  • Длина линии связи между преобразователями первичным и передающим: до 1000 м.
  • По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931.
  • По способу защиты человека от поражения электрическим током емкостные сигнализаторы РОС-101, РОС-102 относятся к классу 01 по ГОСТ 12.2.007.0.

Для поставки доступны следующие модификации: РОС-101-011, РОС-102-111, РОС-101-011И, РОС-102-111И, РОС-101-013, РОС-102-113, РОС-101-013И, РОС-102-113И, РОС-101-015И, РОС-102-115И, РОС-101-021, РОС-102-121, РОС-101-021И, РОС-102-121И, РОС-101-061И, РОС-102-161И, РОС-101-062И, РОС-102-162И, РОС-101-071, РОС-102-171, РОС-101-081И, РОС-102-181И, РОС-101-091, РОС-102-191, РОС-101-093, РОС-102-193.

Технические характеристики

Температура контролируемой среды -100...+250°С (в зависимости от исполнения)
Давление контролируемой среды До 0,6...6,4 МПа (в зависимости от исполнения)
Материалы изготовления Сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP54
Питание ~220 В
Вес Преобразователя первичного: 0,7...9,0 кг (в зависимости от исполнения)

Преобразователя передающего: 1,0 кг.

Структура обозначения, пример заказа

РОС-101
011/021
И
0,1
0,25
5 МПа

Давление контролируемой среды, МПа (толь­ко для моделей 061, 161)

Длина чувствительного элемента 2-го пер­вичного преобразователя, м

Длина чувствительного элемента 1-го пер­вичного преобразователя, м

Взрывобезопасное исполнение

Вариант (варианты) первичного преобразователя

Наименование модели (преобразователь передающий ППР1 - РОС-101 или ППР2 - РОС-102

Варианты исполнений

Условное обозначение сигнализатора

Конструктивное
исполнение чувствительного элемента

Длина погружаемой части чувствительного элемента L, м

Параметры контролируемой среды

Физическое состояние, электрические свойства

Темпе­ратура, °С

Рабочее избыточное давление, Рраб, МПа

Относительная диэлектри­ческая проницаемость

Динамическая вязкость, Па*с, не более

Размеры гранулы (куска) мм, не более

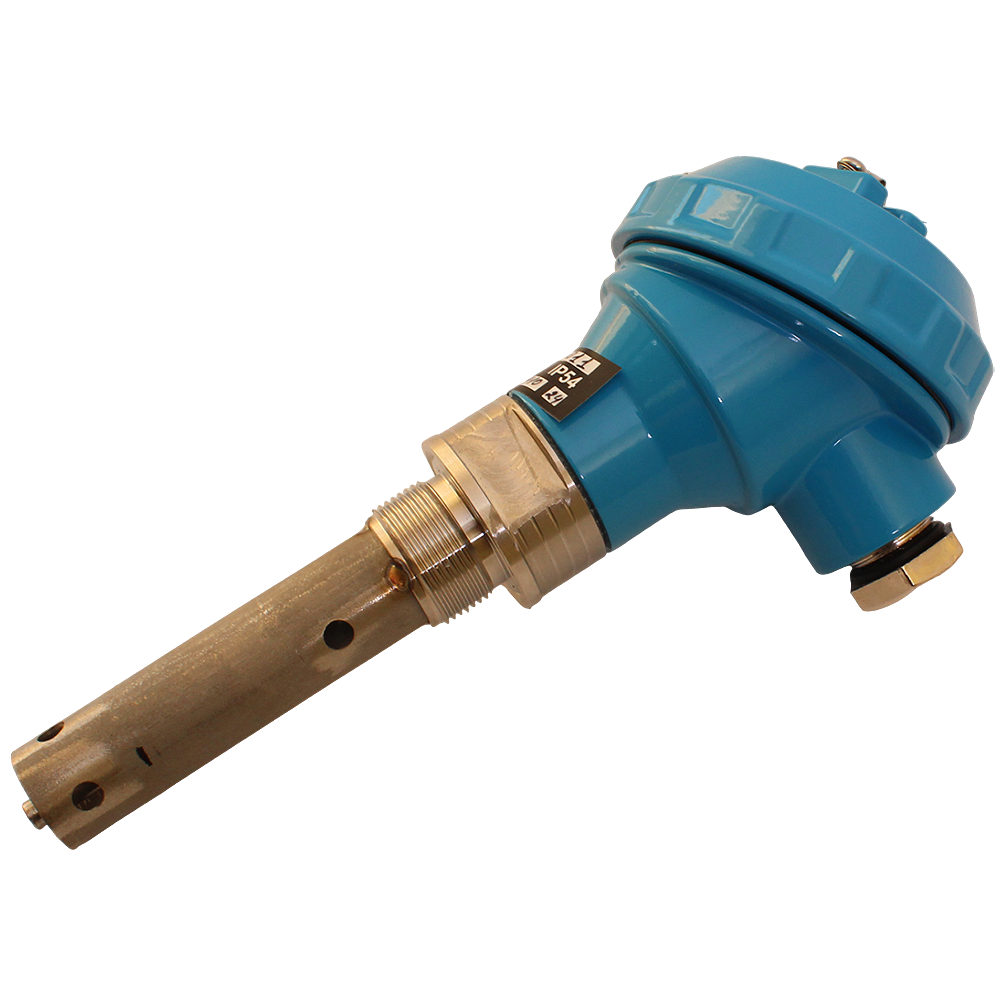

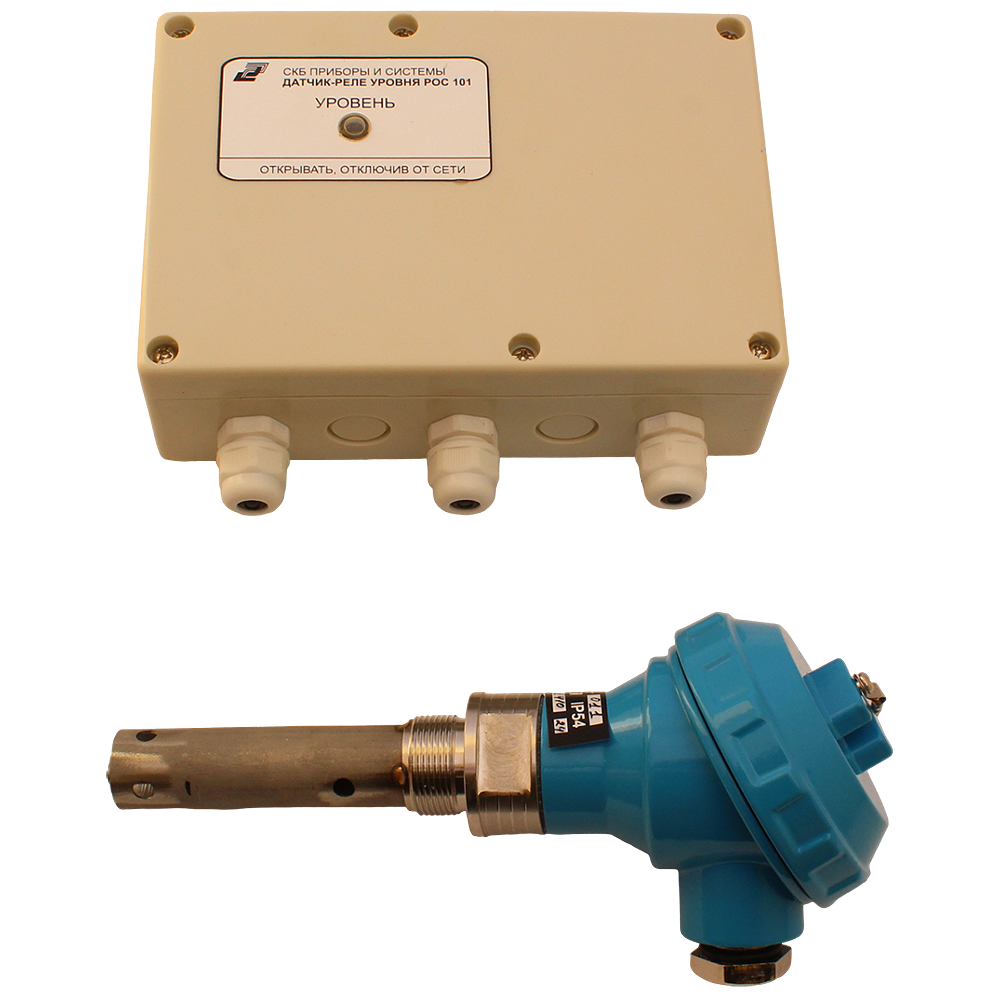

РОС-101-011

РОС-102-111

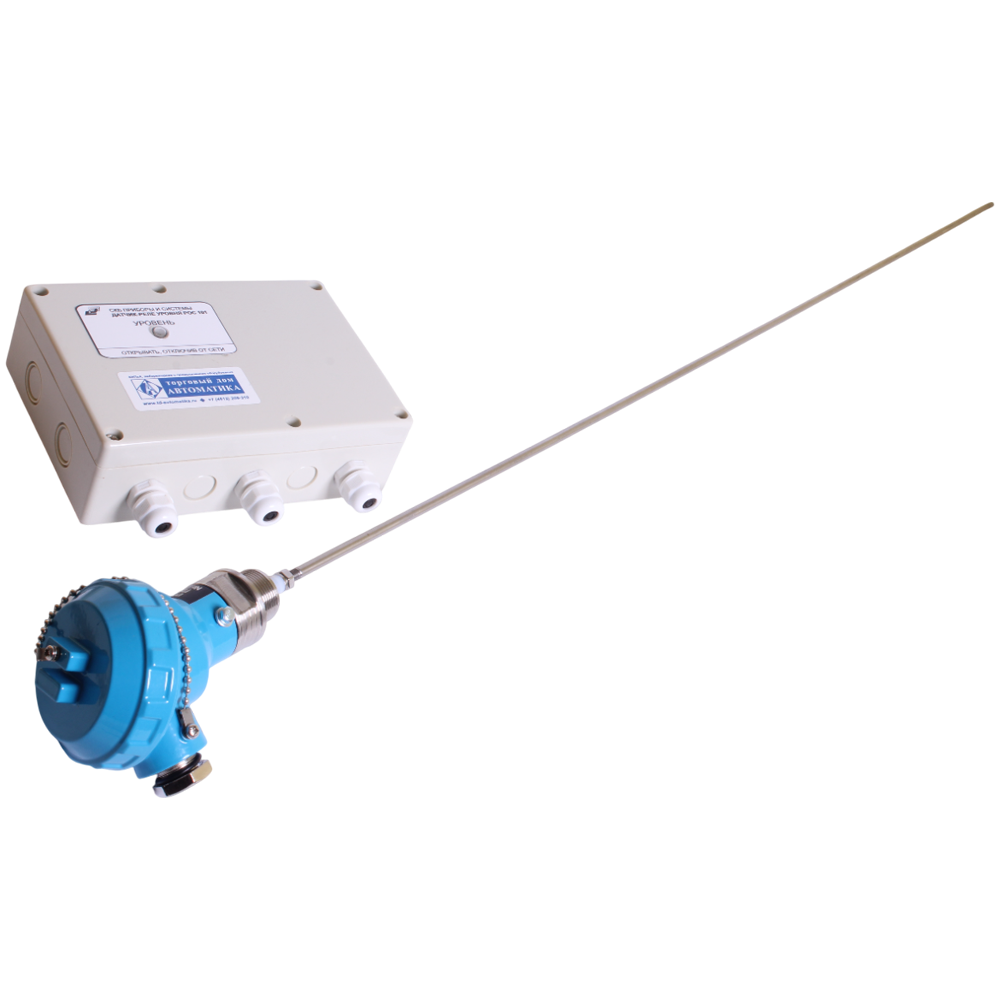

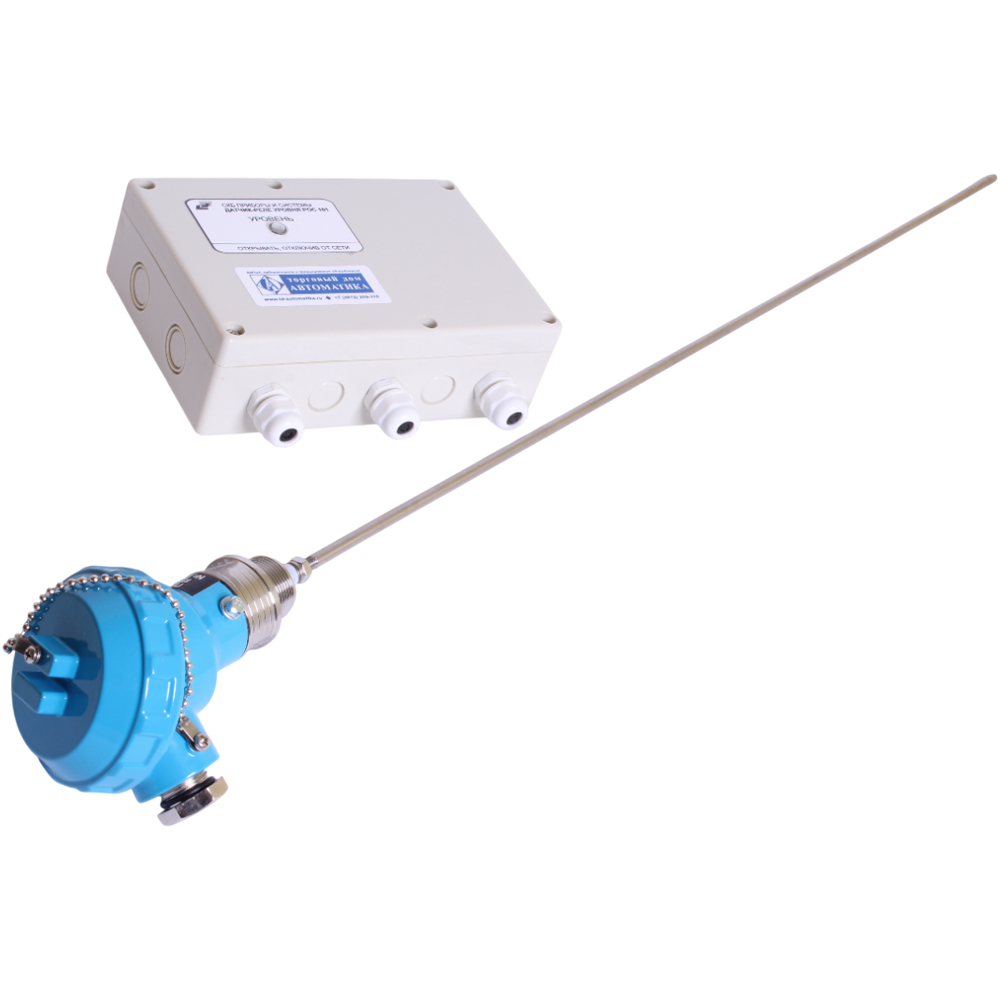

Стержневой неизолированный

0,1; 0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, неэлектропроводная

-100...+250

2,5

2...10

1,0 (для жидких сред)

5

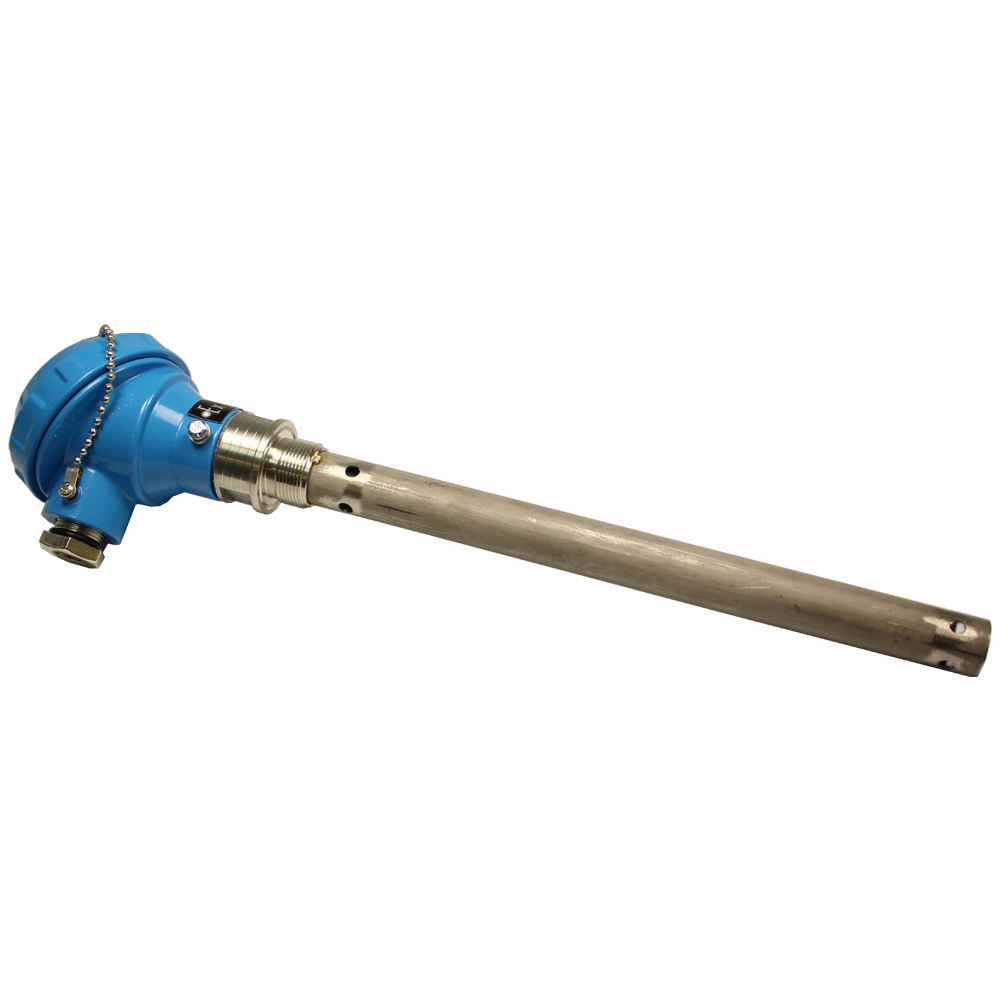

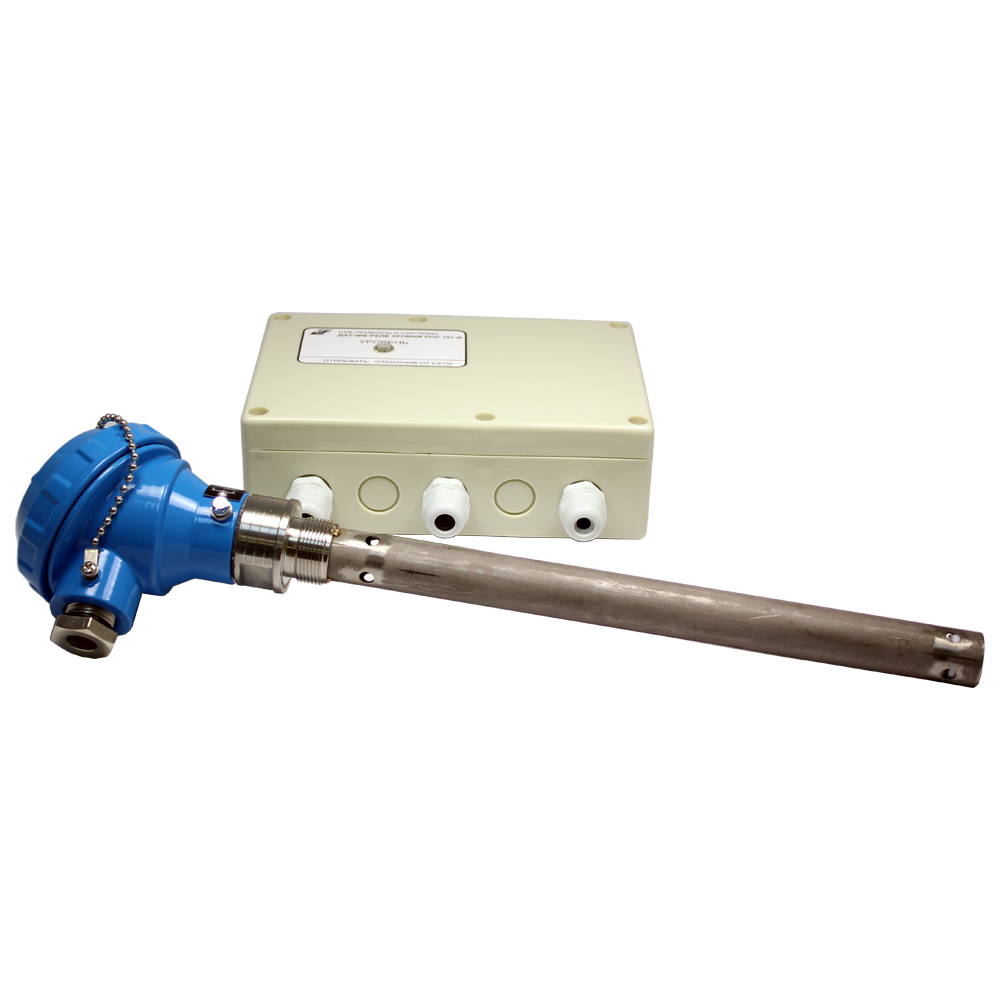

РОС-101-011И

РОС-102-111И

Жидкая, сыпучая, неэлектропроводная

-40...+100

РОС-101-013

РОС-102-113

Пластинчатый

0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, неэлектропроводная

-100...+250

2,5

1,6...10

1,0 (для жидких сред)

-

РОС-101-013И

РОС-102-113И

-40...+100

РОС-101-015И

РОС-102-115И

Стержневой неизолированный

0,42

Зерно, продукты его размола

-20...+100

-

2...10

-

-

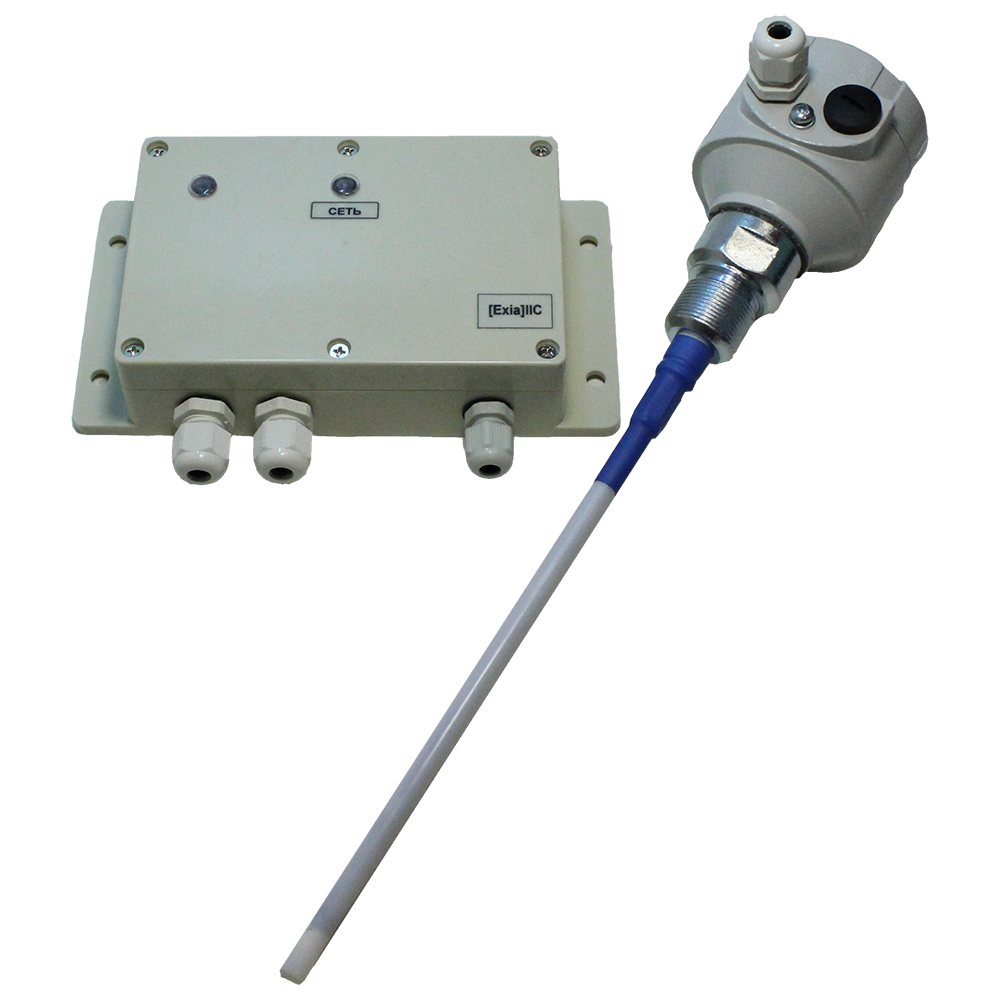

РОС-101-021

РОС-102-121

Стержневой изолированный

0,1; 0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, электропроводная

-100...+250

2,5

-

1,0 (для жидких сред)

5

РОС-101-021И

РОС-102-121И

-40...+100

РОС-101-061И

РОС-102-161И

Цилиндрический неизолированный

0,1; 0,25; 0,6; 1,0

Жидкая, неэлектропроводная в т. ч. сжиженные газы

-100...+100

0,6...

6,4

1,4...4,0

1,0 (для жидких сред)

-

РОС-101-062И

РОС-102-162И

Цилиндрический изолированный

0,1; 0,25

Разделы сред: светлые нефтепродукты- вода

0...+80

0,6

-

1,0

-

РОС-101-071

РОС-102-171

Плоский

-

Кусковая порошкообразная, сыпучая, электропроводная, не электропроводная

-30...+100

-

2,0...4,0

-

0,5

РОС-101-081И

РОС-102-181И

Цилиндрический

(трубчатый) неизолированный

0,1; 0,25; 0,6; 0,8

Жидкая, неэлектропроводная в т. ч. сжиженные газы

-80...+100

2,5

1,6...10

1,0...3,0

-

РОС-101-091

РОС-102-191

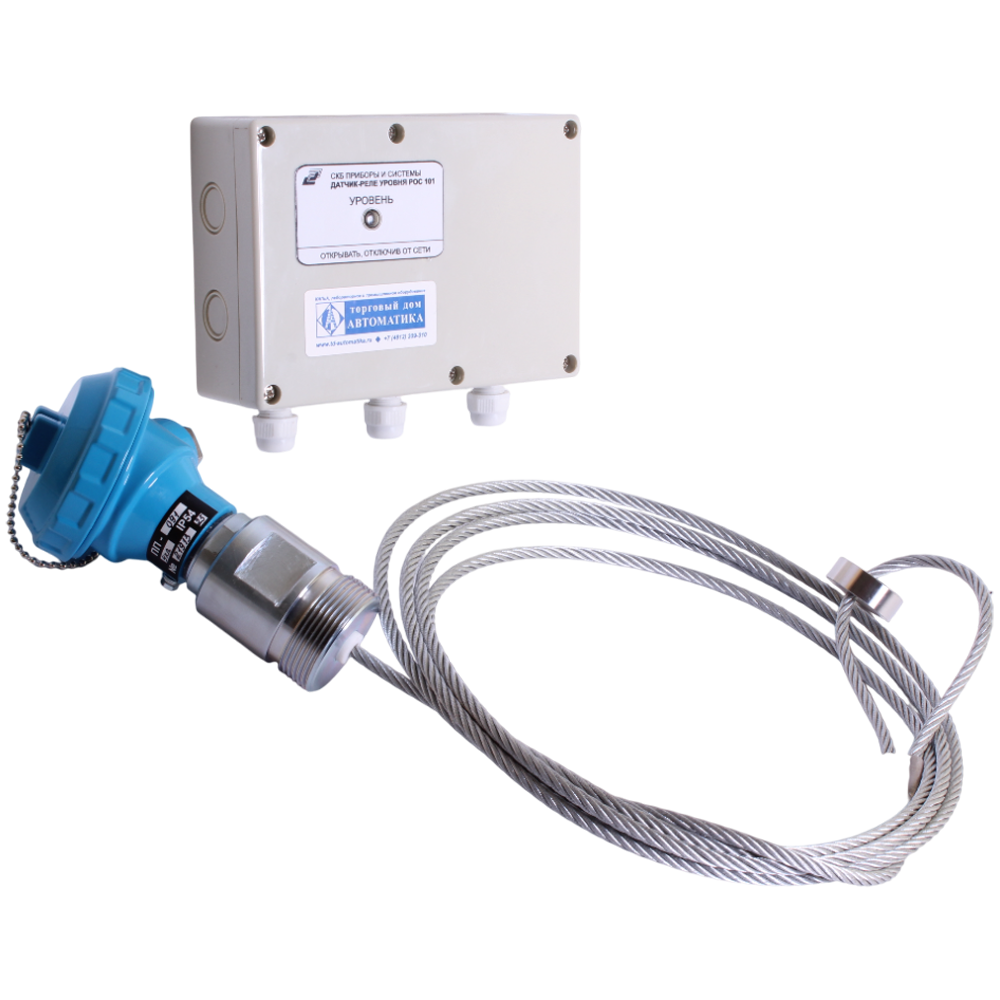

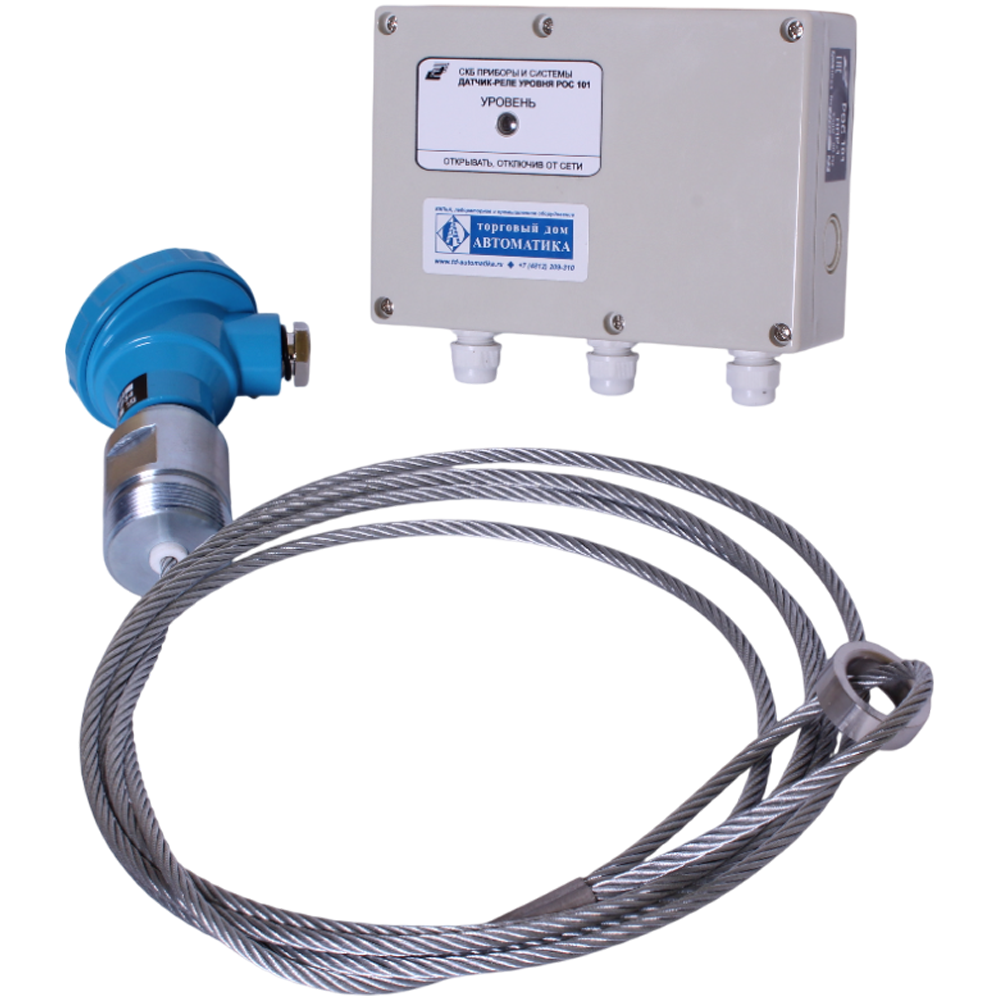

Тросовый неизолированный

1,0; 1,6; от 2 до 22м с интервалом 0,5 м

Жидкая, сыпучая, неэлектропроводная

-40...+100

-

1,6...10

1,0 (для жидких сред)

5

РОС-101-093

РОС-102-193

Тросовый изолированный

1,0; 1,6; 2,0

Жидкая, сыпучая, электропроводная

-40...+100

-

-

То же

-

Стандартный комплект поставки

  • Преобразователь первичный (1 или 2 согласно заказу).
  • Преобразователь передающий ППР1 или ППР2 (согласно заказу).
  • Руководство по эксплуатации 1 экз. (до­пускается 1 экз. на 10 сигнализаторов при зака­зе в один адрес).
  • Паспорт.
