СУС-РМ сигнализаторы уровня емкостные

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Жидкая, Сыпучая

Маркировка взрывозащиты: 0ExiaIICT6, 1ExiaIIC

Цена (без учета НДС): По запросу руб.

Описание

Сигнализаторы уровня СУС-РМ предназначены для контроля предельных уровней в одной или в двух точках, а также контроля раздела сред в различных резервуарах. СУС-РМ подходят для работы с жидкими и твердыми (сыпучими) средами, контроль раздела сред осуществляется при измерении жидкостей с резко отличающимися диэлектрическими проницаемостями, например, вода и светлые нефтепродукты, вода и сжиженные углеводородные газы.

СУС-РМ обеспечивают релейную и световую индикацию при достижении контролируемых уровней.

Принцип работы и конструкция сигнализатора уровня СУС-РМ

Принцип действия сигнализатора СУС-РМ основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в электрический релейный сигнал.

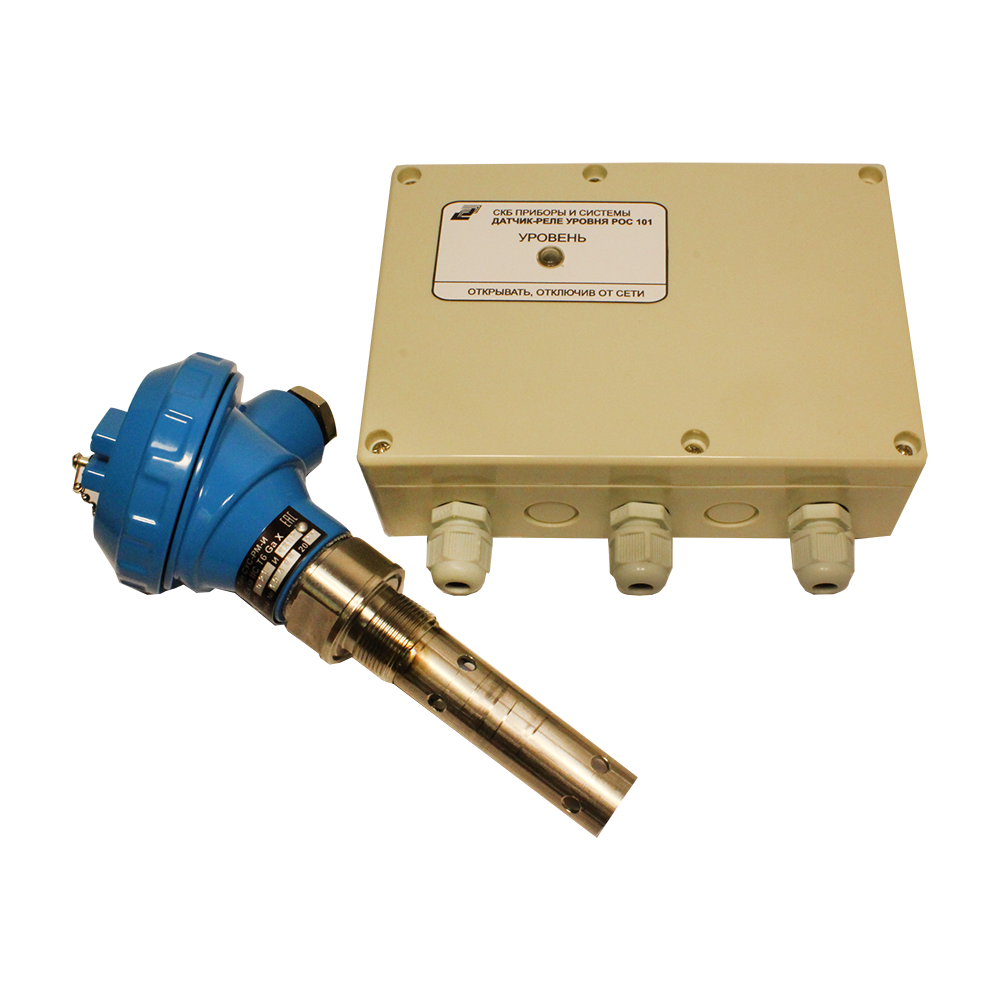

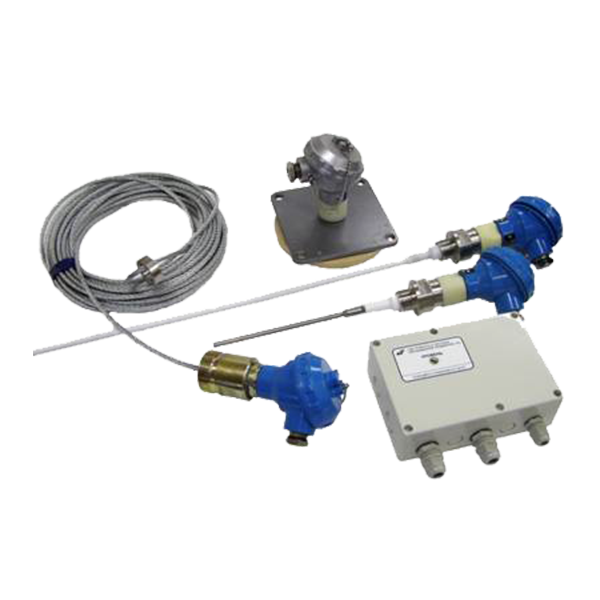

СУС-РМ состоят из одного или двух (в зависимости от заказа) преобразователей первичных емкостного типа (ПП) и передающего преобразователя на одну или две точки контроля ППР-1, ППР-2. При этом двухточечные сигнализаторы могут включать в комплект преобразователи первичные на среды с различными электрическими свойствами, например: СУС-РМ - 011/021. Исполнение первичного и передающего преобразователей может быть общепромышленным или взрывозащищенным.

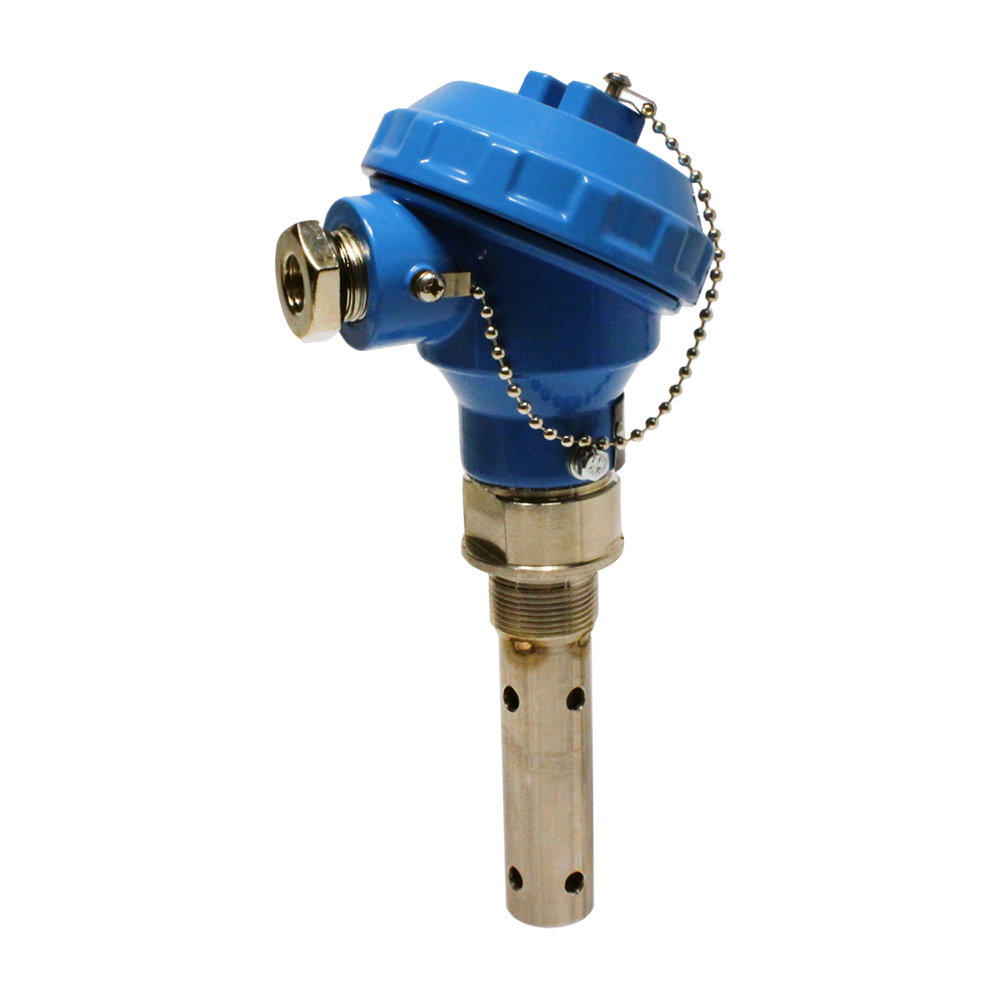

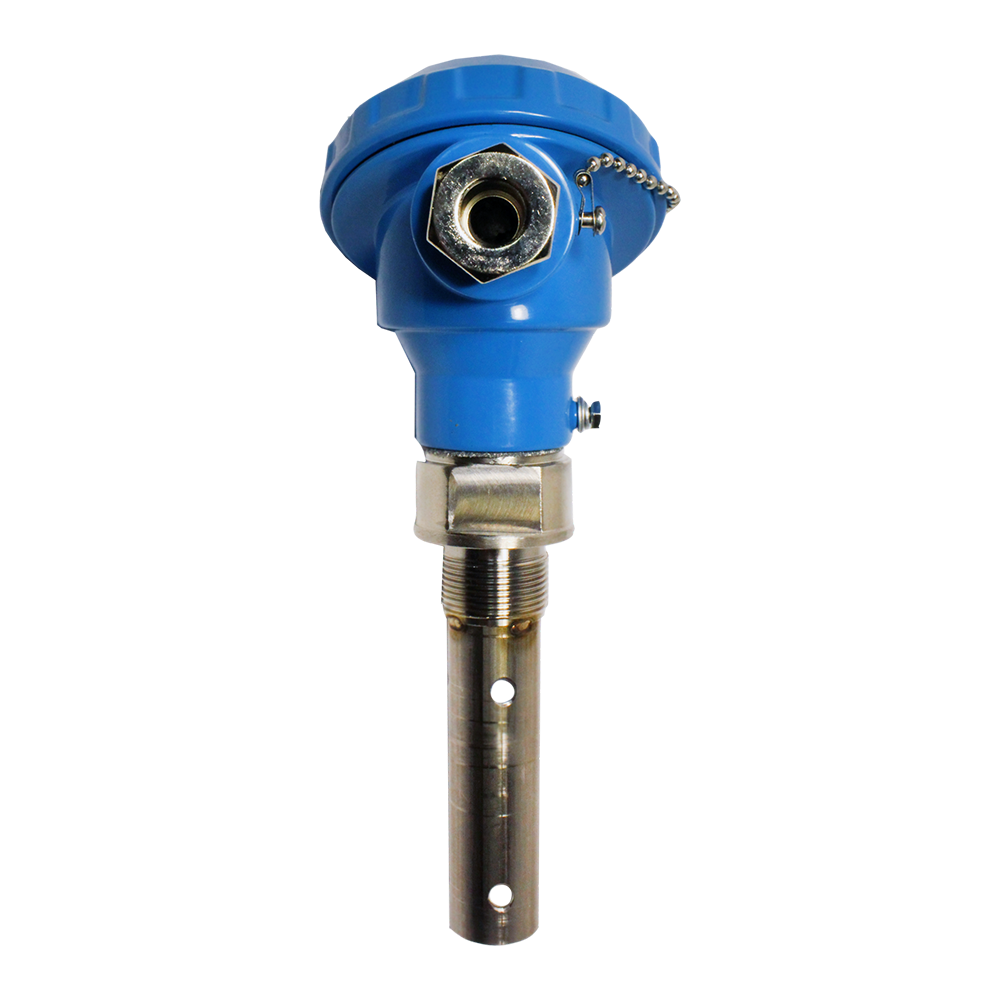

Преобразователь первичный состоит из чувствительного элемента, корпуса с крышкой, электронного модуля, прокладки. При заказе взрывозащищенного исполнения конструкция первичного преобразователя соответствует маркировке взрывозащиты «0ExiaIICT6 в комплекте СУС-РМ-И», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

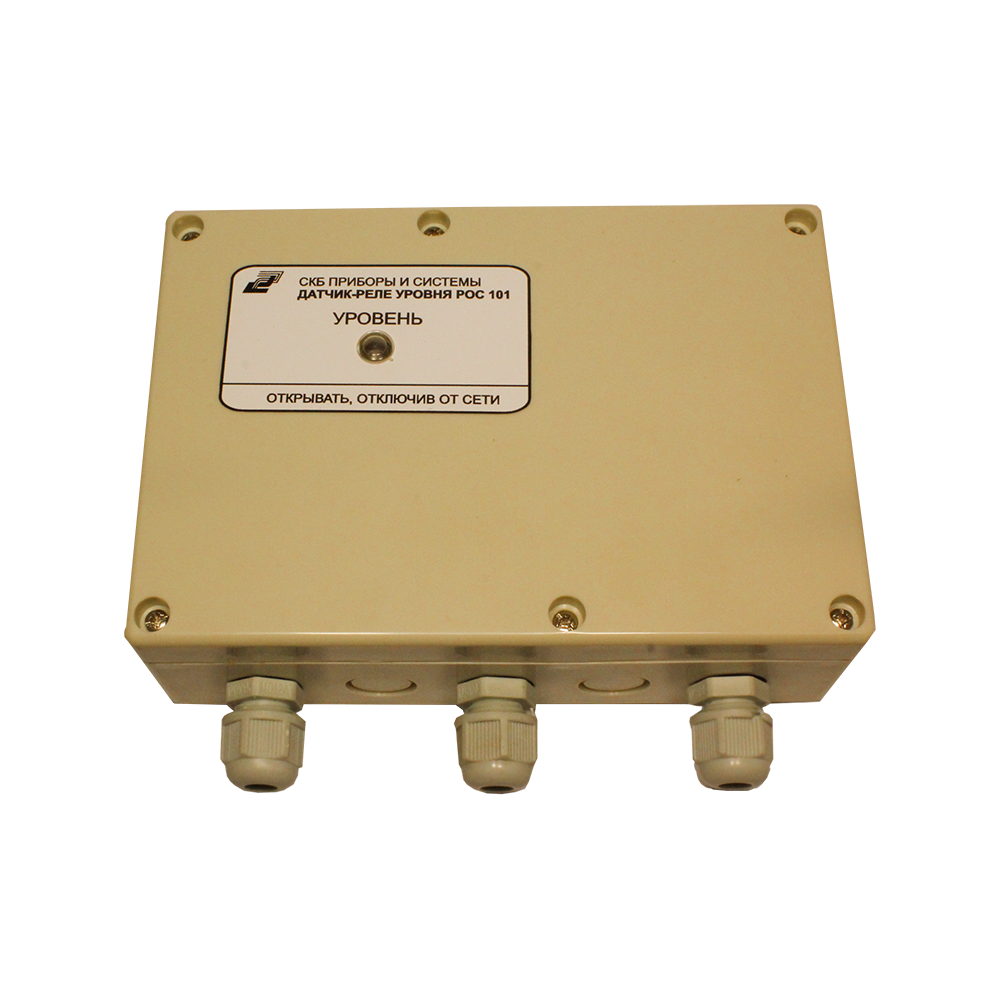

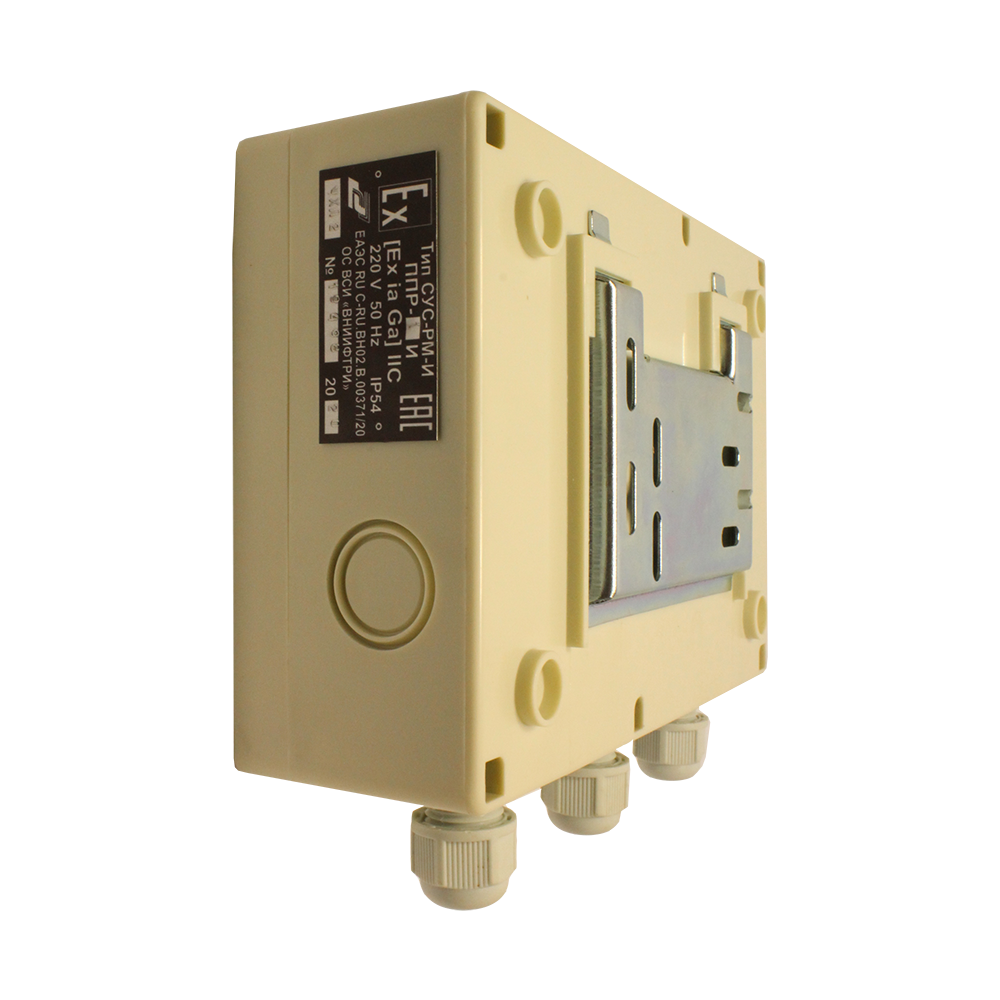

Преобразователь передающий состоит из корпуса, крышки, платы, на которой собран электронный модуль вторичного преобразователя передающего, модуля преобразования тока в напряжение или модуля гальванической развязки МГР (для СУС-РМ-И) и имеет наружный винт заземления. При выборе взрывозащищенной модификации преобразователи передающие будут соответствовать маркировке взрывозащиты «[Exia]IIC в комплекте СУС-РМ-И», искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10. Взрывозащищенный передающий преобразователь предназначен для установки вне взрывоопасных зон.

  • Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25 м может обеспечиваться потребителем путем установки стержня, наращиваемого на требуемую длину.
  • Детали преобразователей первичных сигнализаторов контроля зерна и продуктов его размола, соприкасающиеся с контролируемой средой, изготовляются из материалов, не выделяющих вредных продуктов в концентрациях, опасных для организма человека.
  • По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931.
  • По способу защиты человека от поражения электрическим током емкостные сигнализаторы СУС-РМ относятся к классу 01 по ГОСТ 12.2.007.0.
  • Потребляемая от сети мощность: одноканальным сигнализатором 5 В*А; двухканальным сигнализатором 8 В*А.
  • Электрическая нагрузка на контакты реле: до 5 А переменного тока 50 Гц при 220 В; до 5 А постоянного тока до 24 В.
  • Длина линии связи между преобразовате­лями первичным и передающим: до 1000 м.

Технические характеристики

Температура контролируемой среды -100...+250°С (в зависимости от исполнения)
Давление контролируемой среды До 0,6...6,4 МПа (в зависимости от исполнения)
Материалы изготовления Сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP54
Питание ~220 В
Вес Преобразователя первичного: 0,7...9,0 кг (в зависимости от исполнения)

Преобразователя передающего: 1,0 кг.

Структура обозначения, пример заказа

СУС-РМ
011/021
И
0,1
0,25
2
5 МПа

Давление контролируемой среды, МПа (толь­ко для моделей 061, 161)

Количество каналов сигнализатора

Длина чувствительного элемента 2-го пер­вичного преобразователя, м

Длина чувствительного элемента 1-го пер­вичного преобразователя, м

Искробезопасное исполнение

Вариант (варианты) первичного преобразователя

Наименование модели

Варианты исполнений

Условное обозначение сигнализатора

Конструктивное
исполнение чувствительного элемента

Длина погружаемой части чувствительного элемента L, м

Параметры контролируемой среды

Физическое состояние, электрические свойства

Темпе­ратура, °С

Рабочее избыточное давление, Рраб, МПа

Относительная диэлектри­ческая проницаемость

Динамическая вязкость, Па*с, не более

Размеры гранулы (куска) мм, не более

СУС-РМ-011

Стержневой неизолированный

0,1; 0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, неэлектропроводная

-100...+250

2,5

2...10

1,0 (для жидких сред)

5

СУС-РМ-011И

Жидкая, сыпучая, неэлектропроводная

-40...+100

СУС-РМ-013

Пластинчатый

0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, неэлектропроводная

-100...+250

2,5

1,6...10

1,0 (для жидких сред)

-

СУС-РМ-013И

-40...+100

СУС-РМ-015И

Стержневой неизолированный

0,42

Зерно, продукты его размола

-20...+100

-

2...10

-

-

СУС-РМ-021

Стержневой изолированный

0,1; 0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, электропроводная

-100...+250

2,5

-

1,0 (для жидких сред)

5

СУС-РМ-021И

-40...+100

СУС-РМ-061И

Цилиндрический неизолированный

0,1; 0,25; 0,6; 1,0

Жидкая, неэлектропроводная в т. ч. сжиженные газы

-100...+100

0,6...

6,4

1,4...4,0

1,0 (для жидких сред)

-

СУС-РМ-062И

Цилиндрический изолированный

0,1; 0,25

Разделы сред: светлые нефтепродукты- вода

0...+80

0,6

-

1,0

-

СУС-РМ-071

Плоский

-

Кусковая порошкообразная, сыпучая, электропроводная, не электропроводная

-30...+100

-

2,0...4,0

-

0,5

СУС-РМ-081И

Цилиндрический (трубчатый) неизолированный

0,1; 0,25; 0,6; 0,8

Жидкая, неэлектропроводная в т. ч. сжиженные газы

-80...+100

2,5

1,6...10

1,0...3,0

-

СУС-РМ-091

Тросовый неизолированный

1,0; 1,6; от 2 до 22м с интервалом 0,5 м

Жидкая, сыпучая, неэлектропроводная

-40...+100

-

1,6...10

1,0 (для жидких сред)

5

СУС-РМ-093

Тросовый изолированный

1,0; 1,6; 2,0

Жидкая, сыпучая, электропроводная

-40...+100

-

-

1,0 (для жидких сред)

-

Стандартный комплект поставки

  • Преобразователь первичный (1 или 2 согласно заказу).
  • Преобразователь передающий ППР1 или ППР2 (согласно заказу).
  • Руководство по эксплуатации 1 экз. (до­пускается 1 экз. на 10 сигнализаторов при зака­зе в один адрес).
  • Паспорт.

Скачать документацию

СУС-РМ сигнализаторы уровня емкостные. Руководство эксплуатации.
