СУ-200И сигнализаторы уровня емкостные

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: 0ExiaIIBT3

Цена (без учета НДС): 9 000,00 руб.

Описание

СУ-200И представляют собой сигнализаторы, позволяющие контролировать два предельных положения уровня жидких или сыпучих сред. Подходят для работы с водой, щелочами, кислотами, нефтью и нефтепродуктами, зерном и продуктами его размола, цементом, известью, песком, углем, угольной пылью и т.д. Используются в одном или в разных резервуарах, а также в емкостях, находящихся под атмосферным или избыточным давлением.

Выпускаются следующие модификации устройства: СУ-200МАИ, СУ200-МБИ, СУ-200ЛАИ и СУ-200ЛБИ. Также предлагаются различные варианты исполнения датчиков уровня ЕС, отличающиеся конструкцией, материалом и длиной ЧЭ, типом присоединительного элемента и наличием термостойкого исполнения.

Устройство СУ-200И

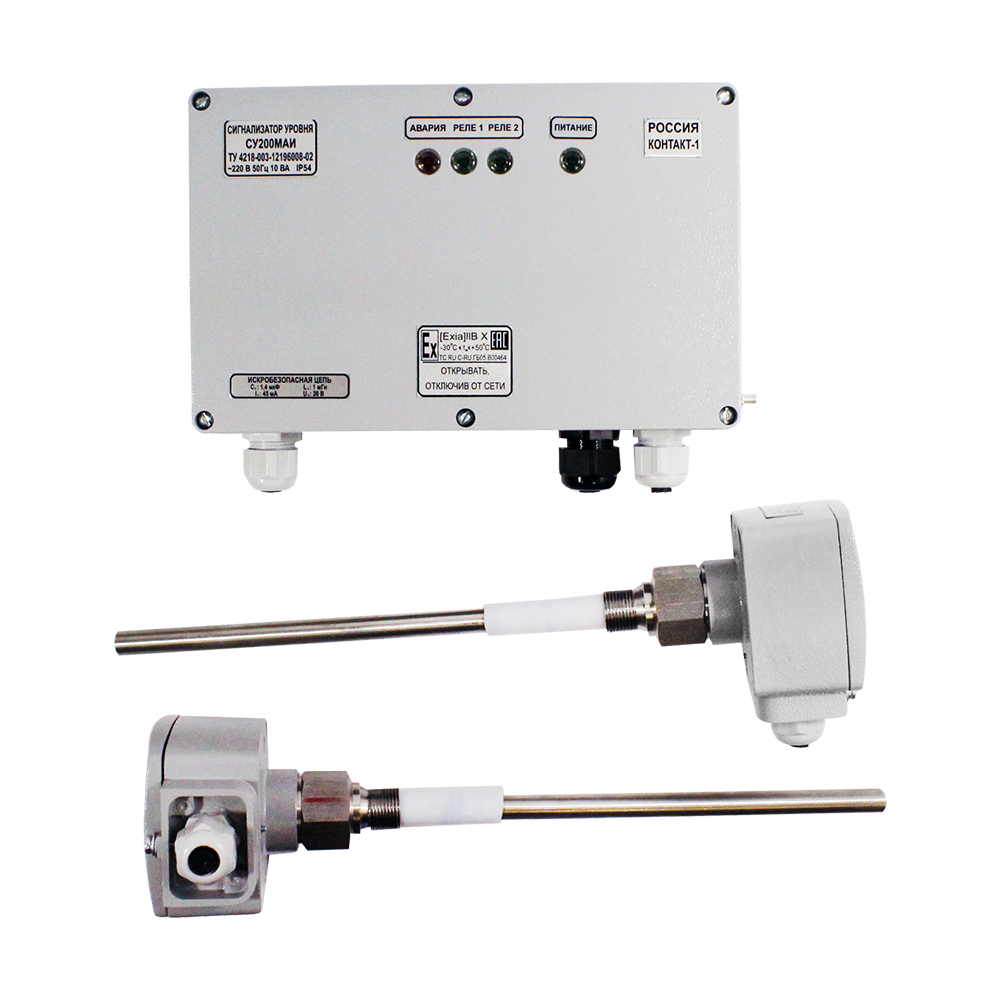

В конструкцию СУ-200И входит два датчика уровня и вторичный преобразователь. Принцип действия основан на преобразовании изменения электрической емкости чувствительного элемента датчика, вызванного изменением уровня контролируемой среды, в выходной сигнал постоянного тока. Этот сигнал, в свою очередь, передается на вторичный преобразователь и используется для управления срабатыванием выходных реле и световой индикации.

При использовании двухканального емкостного сигнализатора уровня СУ-200И с двумя датчиками уровня ЕС можно реализовать контроль двух предельных уровней (верхний и нижний) на одной емкости или контроль двух верхних предельных уровней на разных резервуарах, используя два датчика верхнего уровня.

Преимущества СУ-200И:

  • К одному вторичному преобразователю возможно подключение до двух датчиков уровня.
  • Имеется возможность регулировки времени задержки срабатывания выходных реле.
  • СУ-200И обеспечивают возможность инвертирования алгоритма работы выходных реле.
  • Устройства способны выполнять самодиагностику с последующей выдачей аварийного сигнала и активации индикатора «Авария» в случае неисправности линии связи с датчиком.
  • СУ-200И оборудованы аварийным реле.
  • Гальваническая развязка выходных цепей с силовыми цепями.
  • Обеспечение взрывозащиты уровня «ia».

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды -30...+60°С; -30...+120°С (исполнение с термовтулкой)
Давление контролируемой среды До 1,6 МПа
Исполнение по степени защиты IP54
Питание =24 В, ~220 В

Структура обозначения, пример заказа

СУ-200
М
А
И
ЕС13ИТ-0,5УО
ЕС25И-2,5УО

Датчик уровня 2 (структуру условного обозначения датчиков уровня см. в разделе «ЕС датчики уровня емкостные для сигнализаторов уровня СУ-200И»)

Датчик уровня 1 (структуру условного обозначения датчиков уровня см. в разделе «ЕС датчики уровня емкостные для сигнализаторов уровня СУ-200И»)

Взрывозащита: вид взрывозащиты-искробезопастная электрическая цепь

Напряжение питания: А-напряжение питания 220 В, 50 Гц; Б-напряжение питания 24 В

Выполняемые функции: М-сигнализация уровня в двух точках контроля; Л-поддержание уровня между двумя точками контроля

Наименование модели

Варианты исполнений

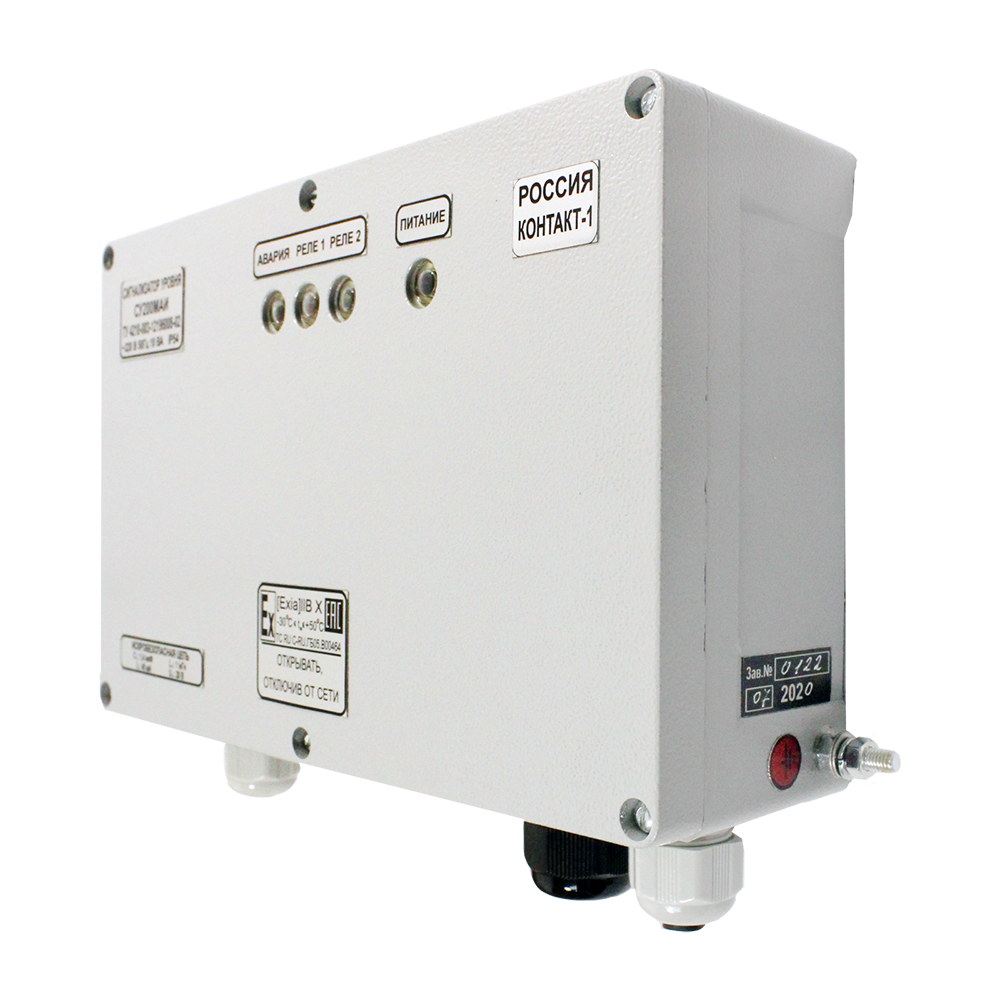

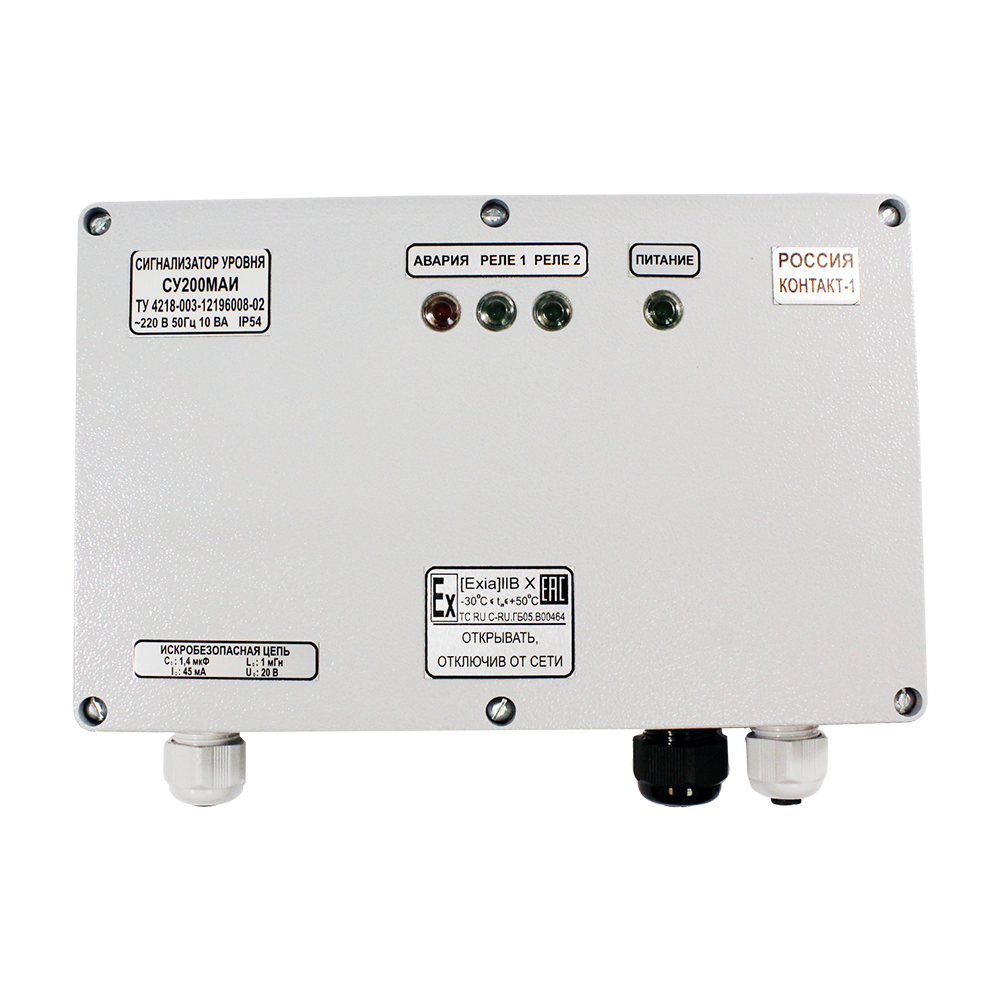

Вторичный преобразователь имеет различные исполнения по питанию и организации выходного сигнала:

  • Сигнализатор уровня СУ-200МАИ предназначен для питания от сети 220 В, 50 Гц. Имеет два независимых канала сигнализации (по каждому из которых предусмотрено отдельное выходное реле).
  • Сигнализатор уровня СУ-200МБИ предназначен для питания от сети +24 В. Выполняет функции аналогичные СУ-200МАИ.
  • Сигнализатор уровня СУ-200ЛАИ предназначен для поддержания уровня в заданных пределах, питание от сети 220 В, 50 Гц. Два датчика работают на одно выходное реле.
  • Сигнализатор уровня СУ-200ЛБИ предназначен для поддержания уровня в заданных пределах, питание от сети +24 В. Выполняет функции аналогичные СУ-200ЛАИ.

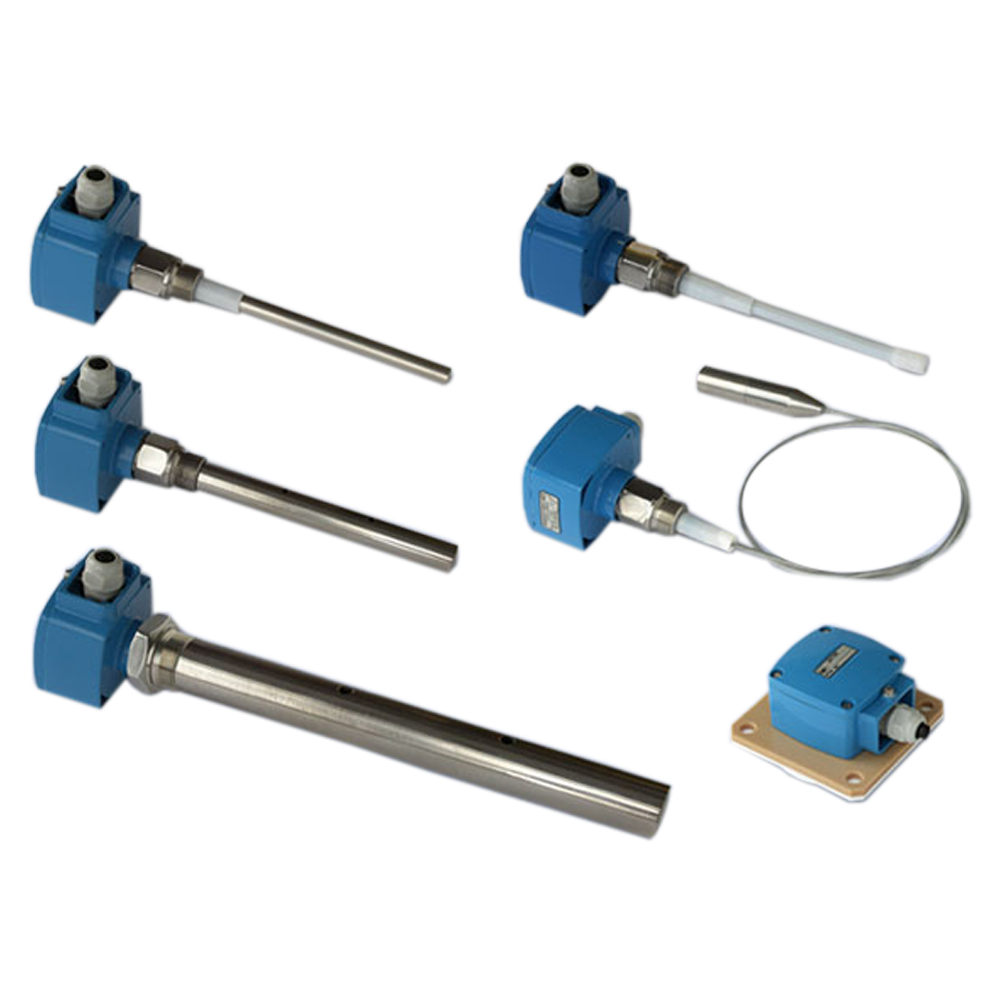

В зависимости от типа контролируемой среды и условий измерений могут применяться различные варианты исполнения датчиков уровня ЕС: конструкция, материал и длина ЧЭ, тип присоединительного элемента, термостойкое исполнение.

Стандартный комплект поставки

  • Преобразователь вторичный СУ-200И.
  • Датчики уровня ЕС-2 шт.
  • Руководство по эксплуатации.
  • Паспорт на преобразователь СУ-200И.
  • Паспорт на каждый датчик уровня.

Скачать документацию

СУ-200И сигнализаторы уровня емкостные. Руководство по эксплуатации.

Измерители-сигнализаторы уровня. Опросный лист.



Чтобы правильно подобрать сигнализаторы СУ-200И, узнать стоимость сигнализаторов уровня СУ-200И или купить СУ-200И, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
