СУ-300И сигнализаторы уровня кондуктометрические

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIIBT3

Цена (без учета НДС): 7 620,00 руб.

Описание

Сигнализаторы уровня СУ-300И предназначены для контроля трех предельных положений электропроводных жидкостей в целях автоматизации технологических процессов. Подходят для отслеживания уровня воды, молока, пива и т.д., а также применяются для определения границы раздела двух несмешивающихся жидкостей (например, нефтепродукт-вода), в одном или разных емкостях. СУ-300И могут использоваться в резервуарах, находящихся под избыточным давлением. Устройство выпускается во взрывозащищенном исполнении.

Преимущества СУ-300И:

  • Контроль предельного уровня среды по трем точкам.
  • В устройстве содержатся самые современные электромеханические компоненты и механизмы.
  • Модификации возможно подобрать в зависимости от характера и агрессивности измеряемой среды.

Устройство и принцип действия СУ-300И

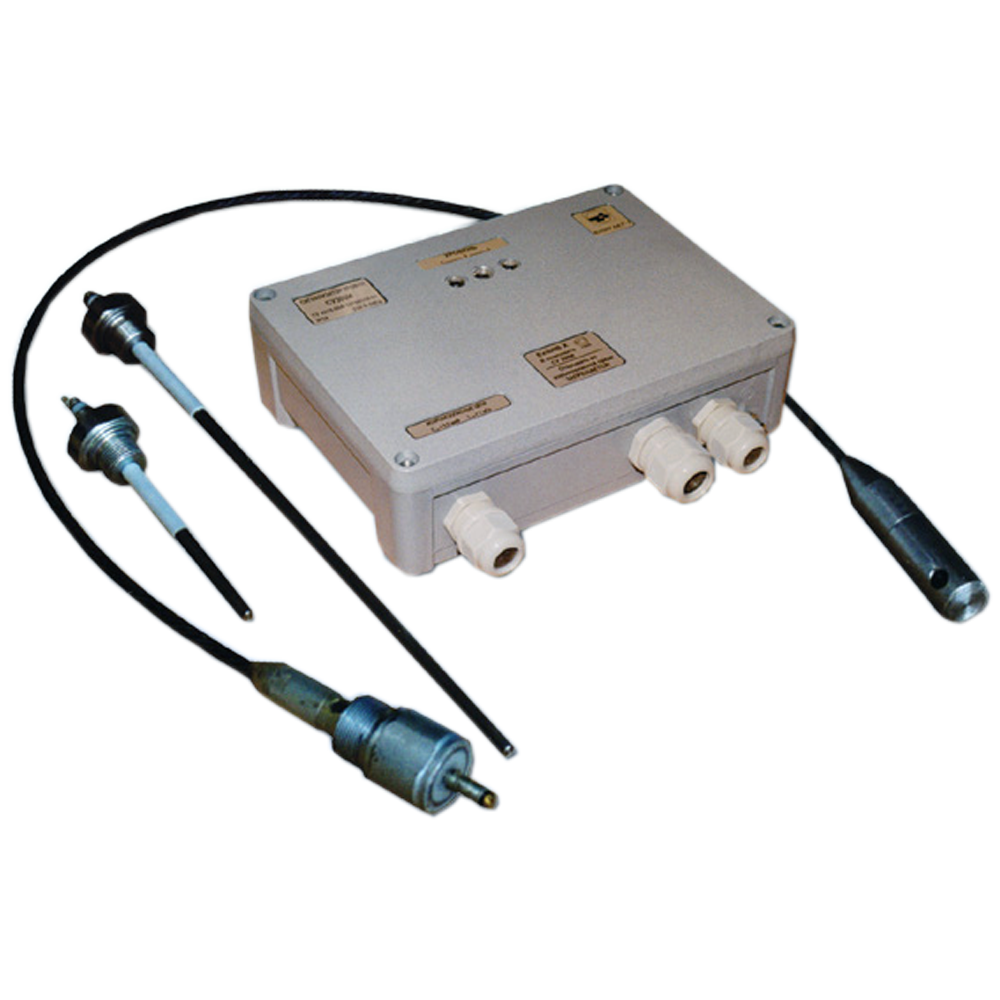

Комплект СУ-300И включает в себя три одноэлектродных датчика уровня, или один трехэлектродный датчик, а также вторичный преобразователь для сбора данных и обработки информации.

Принцип действия уровнемера СУ-300И основан на преобразовании изменения этого сопротивления в скачок постоянного тока, который, в свою очередь, используется для управления состоянием выходного реле и световой сигнализации.

При отсутствии контакта электрода с контролируемой средой сопротивление в цепи датчика уровня близко к бесконечности. Когда уровень электропроводной среды повышается до соприкосновения с электродом, сопротивление в цепи датчика уровня резко уменьшается. Если уровень понижается и контакт электрода со средой исчезает, сопротивление в цепи датчика уровня снова возрастает.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды -30...+150°С (для датчика уровня 1ПХХИ); -30...+60°С (для датчика уровня 3ПХХИ)
Давление контролируемой среды До 1,6 МПа (для датчика уровня 1ПХХИ); до 0,6 МПа (для датчика уровня 3ПХХИ)
Исполнение по степени защиты IP54
Питание ~220 В

Структура обозначения, пример заказа

СУ-300
И
1
3
И
0,5

Рабочая длина ЧЭ, м: для трехэлектродного датчика указывается длина каждого электрода

Взрывозащита

Материал ЧЭ в датчиках уровня: 2-углеродистая сталь с покрытием цинком; 3-нержавеющая стать 12Х18Н10Т

Конструкция ЧЭ в датчиках уровня:1-стержневой; 2- гибкий

Датчики уровня: -три одноэлектродных датчика; ЗП-один трехэлектродтый датчик

Взрывозащита: вид взрывозащиты-искробезопастная электрическая цепь

Наименование модели

Стандартный комплект поставки

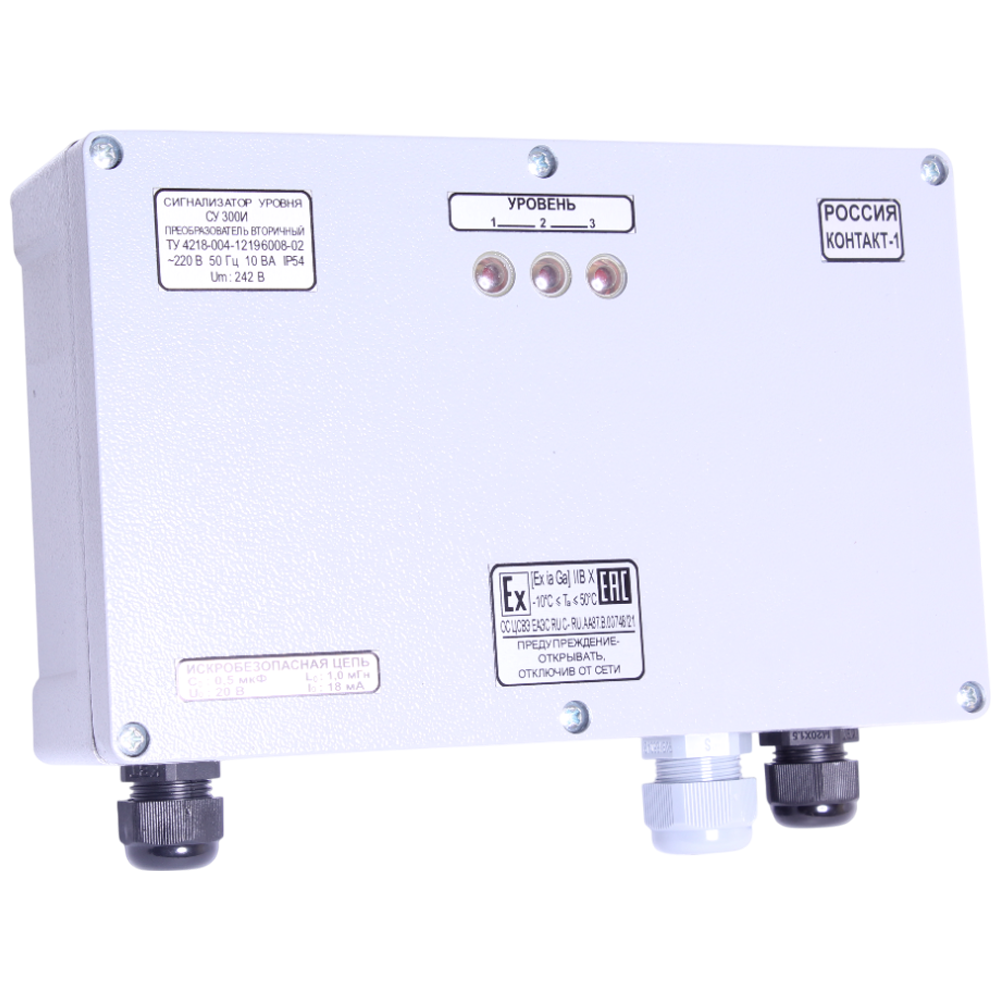

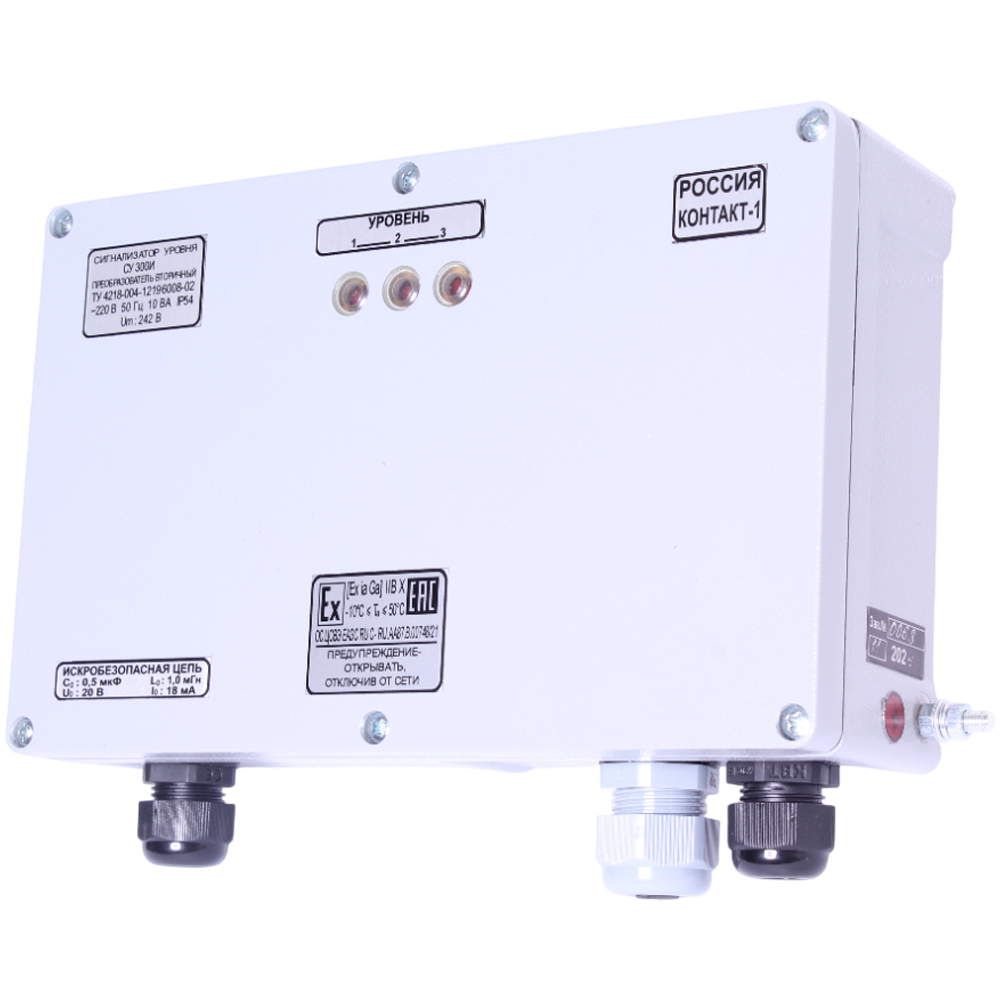

  • Преобразователь вторичный СУ-300И.

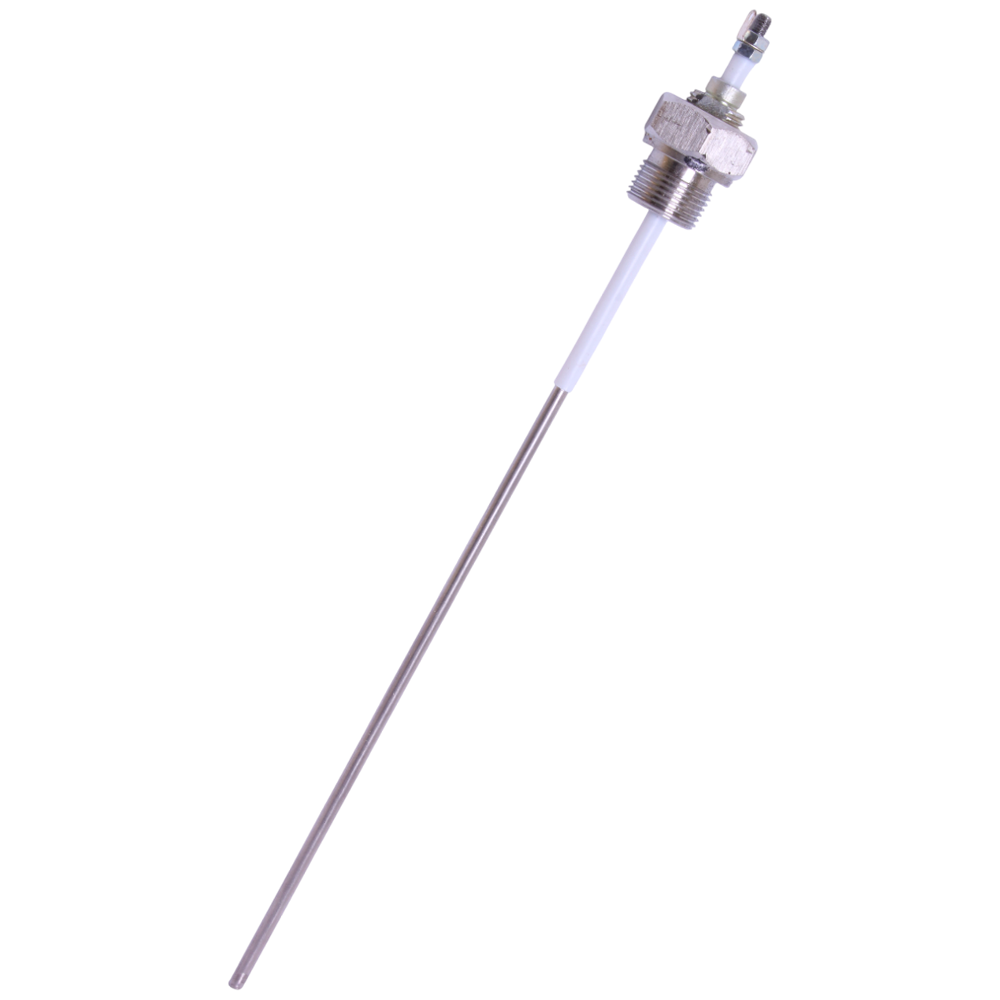

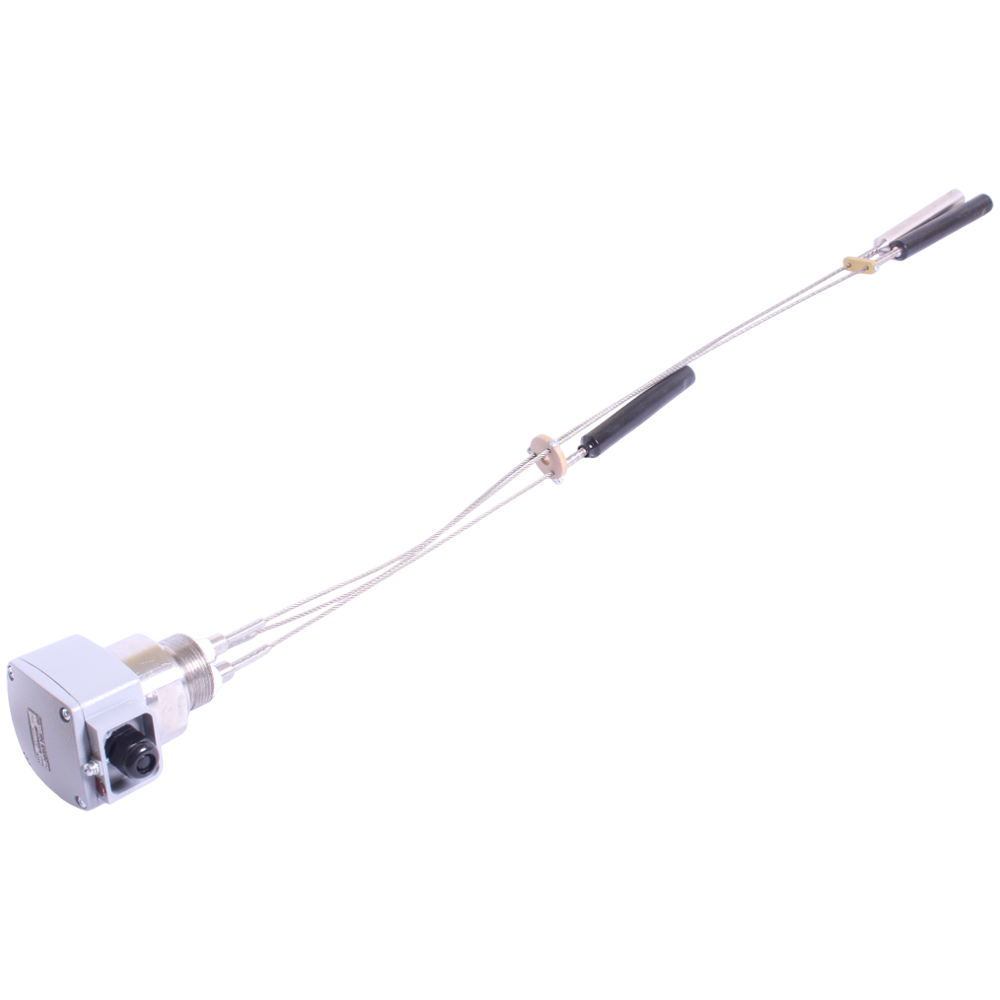

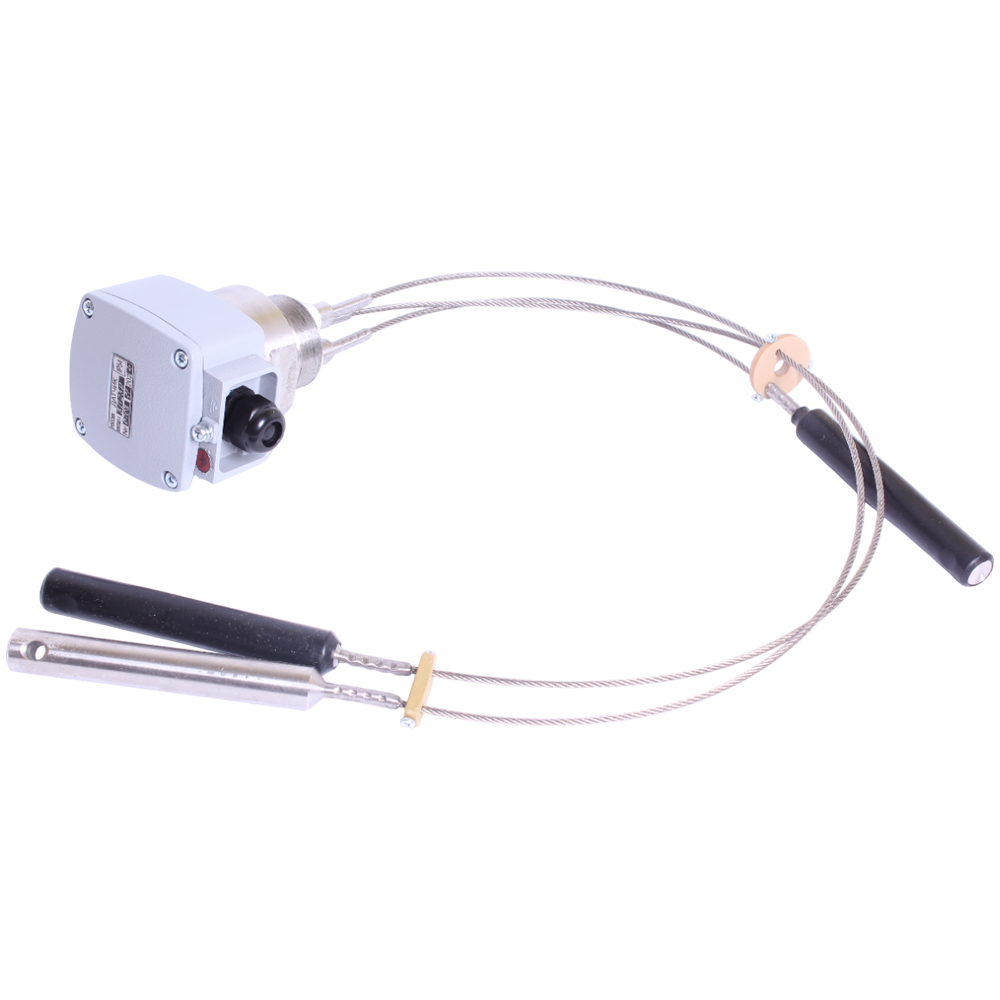

  • Одноэлектродный датчик уровня типа 1ПХХИ – 3 шт или трехэлектродный датчик уровня типа 3ПХХИ – 1 шт
  • Руководство по эксплуатации.
  • Паспорт.

Скачать документацию

СУ-300И сигнализаторы уровня кондуктометрические. Руководство по эксплуатации.

Измерители-сигнализаторы уровня. Опросный лист.



Чтобы правильно подобрать сигнализаторы СУ-300И, узнать стоимость сигнализаторов уровня СУ-300И или купить СУ-300И, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
