Как работают визуальные указатели уровня?

Указатели уровня (визуальные уровнемеры), используются для простого и быстрого измерения верхнего уровня и/или границы раздела жидких сред. Осуществляют работу в непрерывном режиме.

Визуальные уровнемеры зарекомендовали себя как самый простой, удобный и дешевый способ организации контроля, регулирования и управления технологическими процессами. Имеют надежную конструкцию, подлежат самостоятельному монтажу и обладают ремонтопригодной конструкцией.

Область применения визуальных уровнемеров

Указатели уровня применяются в нефтеперерабатывающей, пищевой, химической и других отраслей промышленности. Подходят для работы с водой и водными растворами, растительным и машинным маслом, пищевыми жидкостями, керосином и этиленовым спиртом. Некоторые модели могут использоваться для измерения уровня сверх агрессивных сред: серная, соляная, плавиковая, азотная кислоты, щелочи и т.д.

Визуальные уровнемеры позволяют измерять уровень жидкостей в баках, котлах, еврокубах, системах водоподготовки и т.д. Температура контролируемой среды варьируется в зависимости от модификации, в среднем, указатели уровня сохраняют свои технические свойства при -100...+250°C.

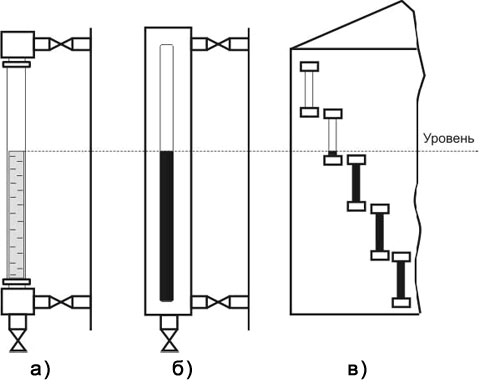

Рис.1 Указательные стёкла:

а – проходящего света; б – отраженного света; в – составного типа

Данный тип приборов является простейшим. К нему относятся так называемые указательные стекла. В основе работы указательных стекол лежит принцип сообщающихся сосудов:

  • Трубка указательного стекла соединяется с контролируемой емкостью либо одним нижним концом (с открытыми сосудами), либо обоими концами (с сосудами под разрежением или давлением).
  • Об изменении уровня в сосуде можно судить по положению уровня жидкости в стеклянной трубке.
  • Указательные стёкла могут быть оснащены кранами или вентилями для их отключения от сосуда и для продувки системы.
  • В арматуре указательных стекол, работающих под давлением, как правило, имеются предохранительные устройства, автоматически перекрывающие каналы при аварийном разрушении стекла.
  • Указательные стекла бывают проходящего света (рис.1, а) и отраженного света (рис.1, б).

Плоские указательные стекла рассчитаны на давление до 2,94 МПа и температуру до 300°С.

Не рекомендуется применять указательные стекла длиной более 500 мм, поэтому для контроля таких перепадов уровня следует устанавливать несколько стекол последовательно (рис. 1, в).

Популярные модели указателей уровня

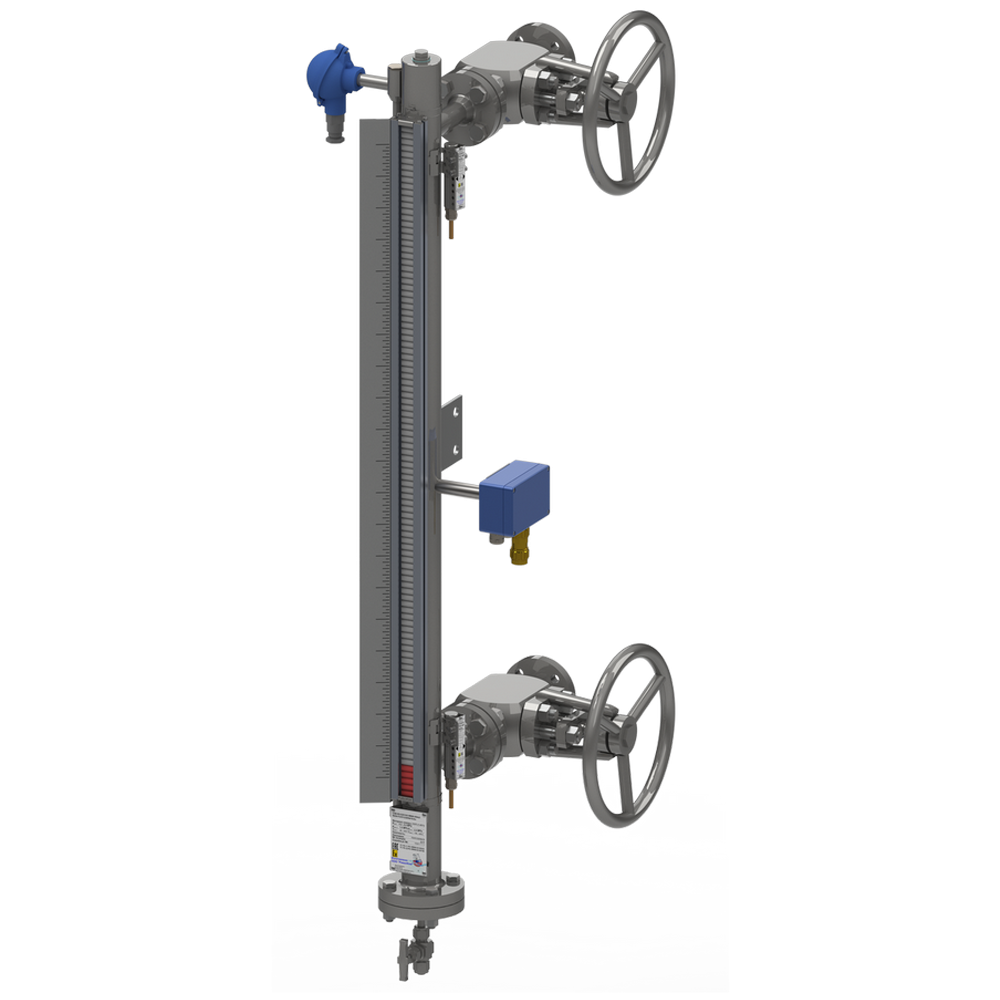

LGB указатели уровня. Осуществляют контроль уровня жидкости в непрерывном режиме, устанавливаются в закрытых/открытых и подвижных/стационарных сосудах, работающих под атмосферным или избыточным давлением, а также при наличии вибрации и прочих негативных факторов. Подходят для контроля пищевых и взрывоопасных сред.

LGB указатели уровня

LGB указатели уровня

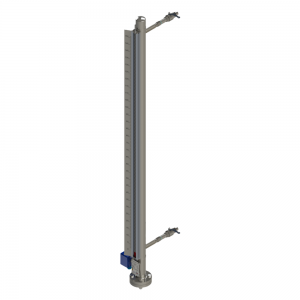

LGB указатели уровня футерованные. Обладают высокой химической стойкостью и предназначены для измерения уровня сверх агрессивных сред, таких как высококонцентрированные кислоты (серная, соляная, плавиковая, азотная), или щелочи (едкий натр, едкий калий, различные гидрооксиды металлов).

LGB указатели уровня футерованные

LGB указатели уровня футерованные

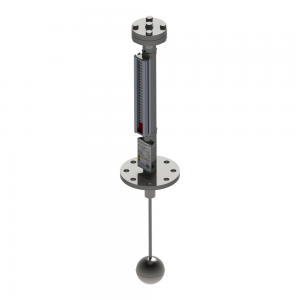

LGB-OT указатели уровня верхнего монтажа. Имеют необычный вариант монтажного присоединения: OT - монтаж сверху ёмкости (овертанк).

LGB-OT указатели уровня верхнего монтажа

LGB-OT указатели уровня верхнего монтажа


Меры предосторожности

К основным недостаткам указателей уровня относятся высокая вероятность механического повреждения трубки и невозможность работы при давлении в емкости, превышающем показатель в 25 бар. Также не рекомендуется использовать визуальные уровнемеры при необходимости SIP или CIP мойки резервуаров. Помимо этого, работу устройств может осложнять:

  • Повышенная вязкость или клейкость жидкости – в этом случае она может налипать на прибор.
  • Большое количество твердых частиц в растворах.
  • Превышение максимальных значений указанных технологических параметров.
