УПП уровнемеры поплавковые с пневматическим выходом

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Магнитные поплавковые уровнемеры УПП предназначены для измерения уровня нефтепродуктов и других жидкостей под атмосферным или избыточным давлением. Применяются для работы со средами, находящимися в цилиндрических, сферических и других резервуарах, в том числе в наземных или заглубленных емкостях, находящихся в помещении или на открытом воздухе. Уровнемеры УПП имеют пневматический выход.

Устройство и принцип работы уровнемеров УПП

Уровнемеры УПП по принципу действия относятся к поплавковым, с магнитной передачей перемещения поплавка. Поплавок с установленным в него магнитом является чувствительным элементом. Перемещение поплавка по разделительной трубе осуществляется в результате изменения уровня жидкости. Внутри разделительной трубы расположен ведомый магнит, подвешенный на канатике, который наматывается на барабан преобразователя.

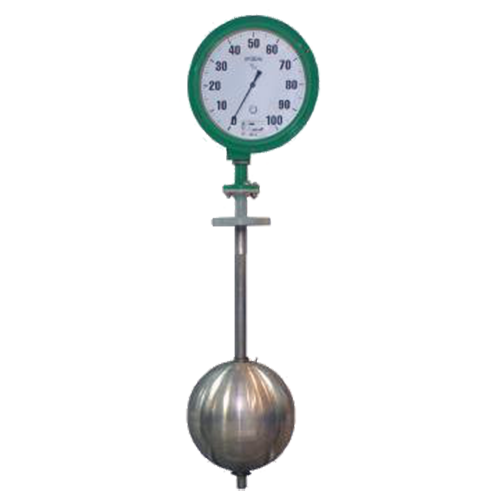

Конструктивно уровнемеры УПП1, УПП2, УПП3, УПП4 выполнены в виде единого устройства. С одной стороны разделительной трубы установлен поплавок, с другой - показывающее устройство с пневмопреобразователем.

Уровнемеры УПП с пневматическим выходом не имеет ограничений по взрывоопасности зон эксплуатации. При этом конструкция уровнемеров УПП обеспечивает достоверность измерений при наличии пены в емкостях. Условия эксплуатации:

Кинематическая вязкость рабочей среды: до 1•10-4 м²/с.
Скорость изменения измеряемого уровня: до 8,3•10-3 м/с.
Присоединение к емкости: с помощью монтажного фланца DN50 на PN25 и конфигурацией 2 по ГОСТ 12815-80.

Технические характеристики

Диапазоны измерений	УПП1, УПП2 - до 3 м УПП3, УПП4 - до 12 м
Основная погрешность	УПП1 и УПП2: по шкале показывающего устройства: ±1%; по выходному пневматическому сигналу ±1,5% УПП3 и УПП4: по шкале показывающего устройства: ±0,6%; по выходному пневматическому сигналу ±1,5%
Выходные сигналы	Пневматический 20-100 кПа
Температура контролируемой среды	-40...+100°C
Давление контролируемой среды	До 1,6 МПа
Материалы изготовления	Сталь 12Х18Н10Т
Вес	22,0...70,6 кг

Структура обозначения, пример заказа

УПП

-02

-А

Поддиапазон плотности рабочей среды, кг/м³ (только для УПП1, УПП2):
А - 400-900
Б - 800-1800

Код диапазона измерения уровня

Вид датчика:
1,3 - с верхним расположением показывающего устройства
2,4 - со сниженным положением показывающего устройства

Наименование модели

Варианты исполнений

Условное обозначение УПП	Поддиапазон плотности рабочей среды, кг/м³	Диапазон измерения уровня, м	Вид датчика
УПП1-01-А	400 – 900	0 - 1,6	С верхним расположением показывающего устройства
УПП1-01-Б	800 – 1800	0 - 1,6
УПП1-02-А	400 – 900	0 - 2,0
УПП1-02-Б	800 – 1800	0 - 2,0
УПП1-03-А	400 – 900	0 - 2,5
УПП1-03-Б	800 – 1800	0 - 2,5
УПП1-04-А	400 – 900	0 - 3,0
УПП1-04-Б	800 – 1800	0 - 3,0
УПП2-01-А	400 – 900	0 - 1,6	Со сниженным положением показывающего устройства
УПП2-01-Б	800 – 1800	0 - 1,6
УПП2-02-А	400 – 900	0 - 2,0
УПП2-02-Б	800 – 1800	0 - 2,0
УПП2-03-А	400 – 900	0 - 2,5
УПП2-03-Б	800 – 1800	0 - 2,5
УПП2-04-А	400 – 900	0 - 3,0
УПП2-04-Б	800 – 1800	0 - 3,0

УПП3-06	700 – 1800	0 - 6,0	С верхним расположением показывающего устройства
УПП3-08		0 - 8,0
УПП3-10		0 - 10,0
УПП3-12		0 - 12,0
УПП4-06		0 - 6,0	Со сниженным положением показывающего устройства
УПП4-08		0 - 8,0
УПП4-10		0 - 10,0
УПП4-12		0 - 12,0

Стандартный комплект поставки

Уровнемер поплавковый магнитный УПП.
Руководство эксплуатации.
Паспорт.

Скачать документацию

УПП1, УПП2 уровнемеры поплавковые с пневматическим выходом. Руководство эксплуатации.

УПП3, УПП4 уровнемеры поплавковые с пневматическим выходом. Руководство эксплуатации.
