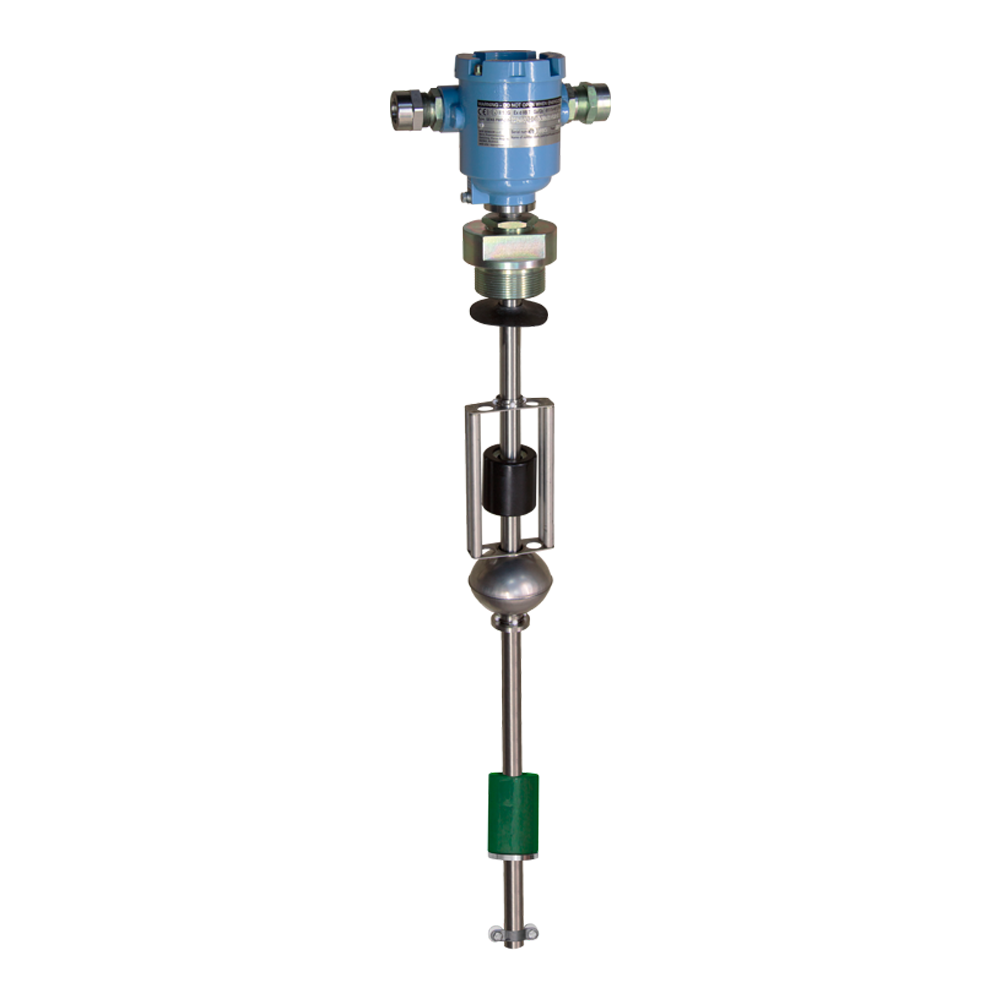

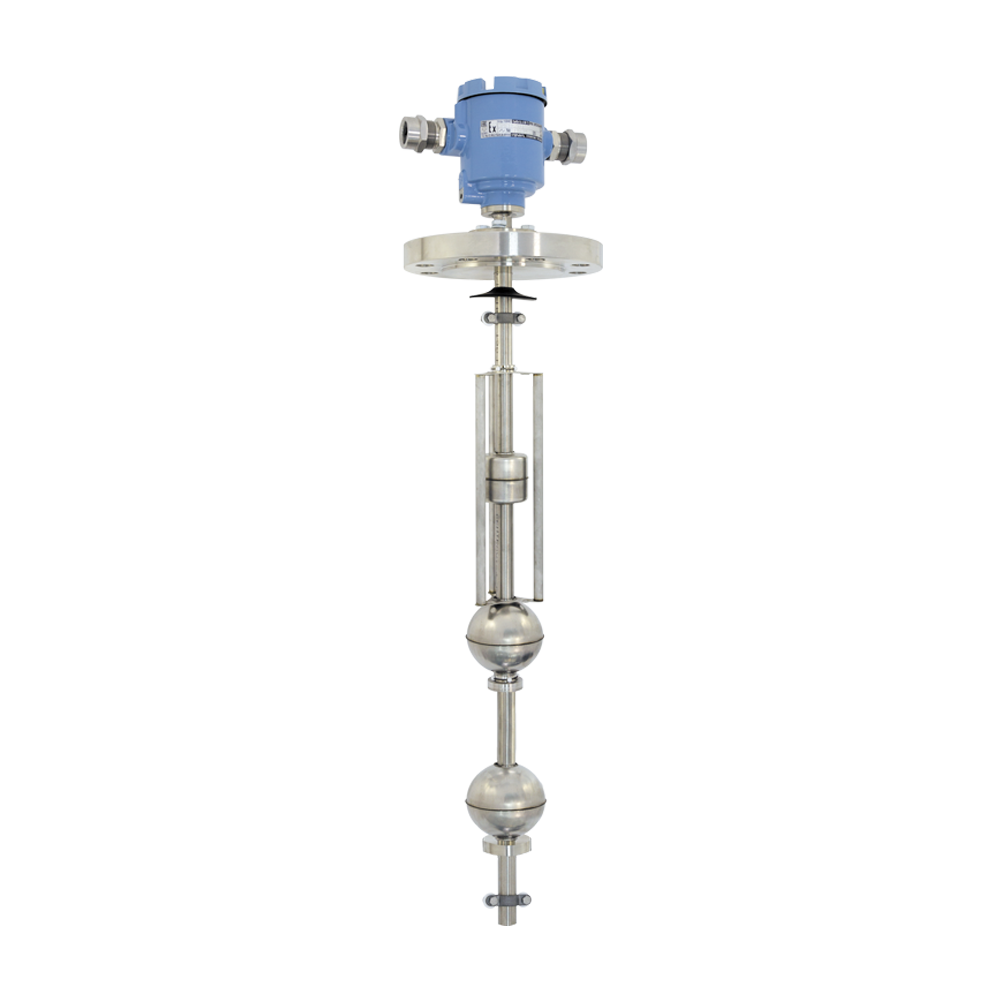

ПМП-201 уровнемеры-плотномеры поплавковые магнитострикционные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитострикционный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Цена (без учета НДС): По запросу руб.

Описание

ПМП-201 относятся к поплавковым уровнемерам-плотномерам магнитострикционного типа. Предназначены для измерения параметров жидких сред. Некоторые варианты исполнений ПМП-201 имеют повышенную стойкость к агрессивным средам, поэтому могут использоваться для контроля взрывоопасных веществ.

ПМП-201 используются на объектах пищевой, коммунально-хозяйственной, нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других опасных производственных организациях.

Основные функции ПМП-201:

  • Измерение уровня жидкости.
  • Измерение уровня раздела сред двухфазной жидкости (при комплектации поплавком раздела сред).
  • Измерение температуры (многоточечное, до 8 точек).
  • Измерение плотности жидкости (на поверхности жидкости, при комплектации поплавком плотности).
  • Вычисление плотности жидкости, соответствующей измеренной температуре, по заданным исходным данным плотности, температуры и коэффициента объемного расширения жидкости.
  • Вычисление плотности сжиженных углеводородных газов (СУГ), соответствующей измеренной температуре, по заданному компонентному составу.
  • Вычисление объема жидкости по заданной градуировочной таблице.
  • Вычисление объема жидкости для резервуаров с простыми геометрическими формами.
  • Вычисление относительного заполнения резервуара.
  • Вычисление массы жидкости.
  • Вычисление массы жидкой и газовой фазы СУГ по заданному компонентному составу.
  • Выдачу управляющих сигналов при достижении параметрами жидких сред заданных пороговых значений и/или при неисправности.

Конструкция и принцип работы ПМП-201

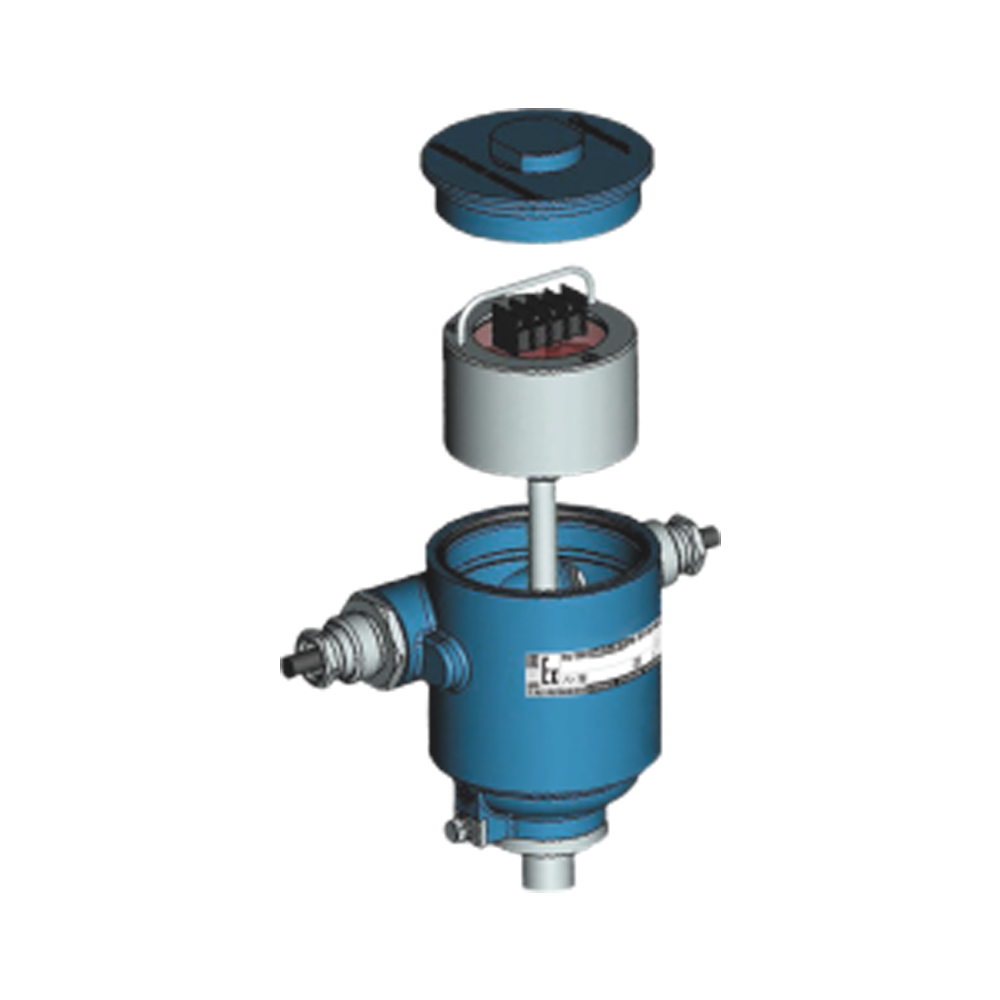

Уровнемеры ПМП-201 состоят из корпуса, направляющей, на которой устанавливаются: устройство крепления, поплавки уровня, плотности, раздела сред и ограничители хода поплавков. Корпус преобразователя с крышкой, кабельными вводами и направляющей образуют взрывонепроницаемую оболочку преобразователя.

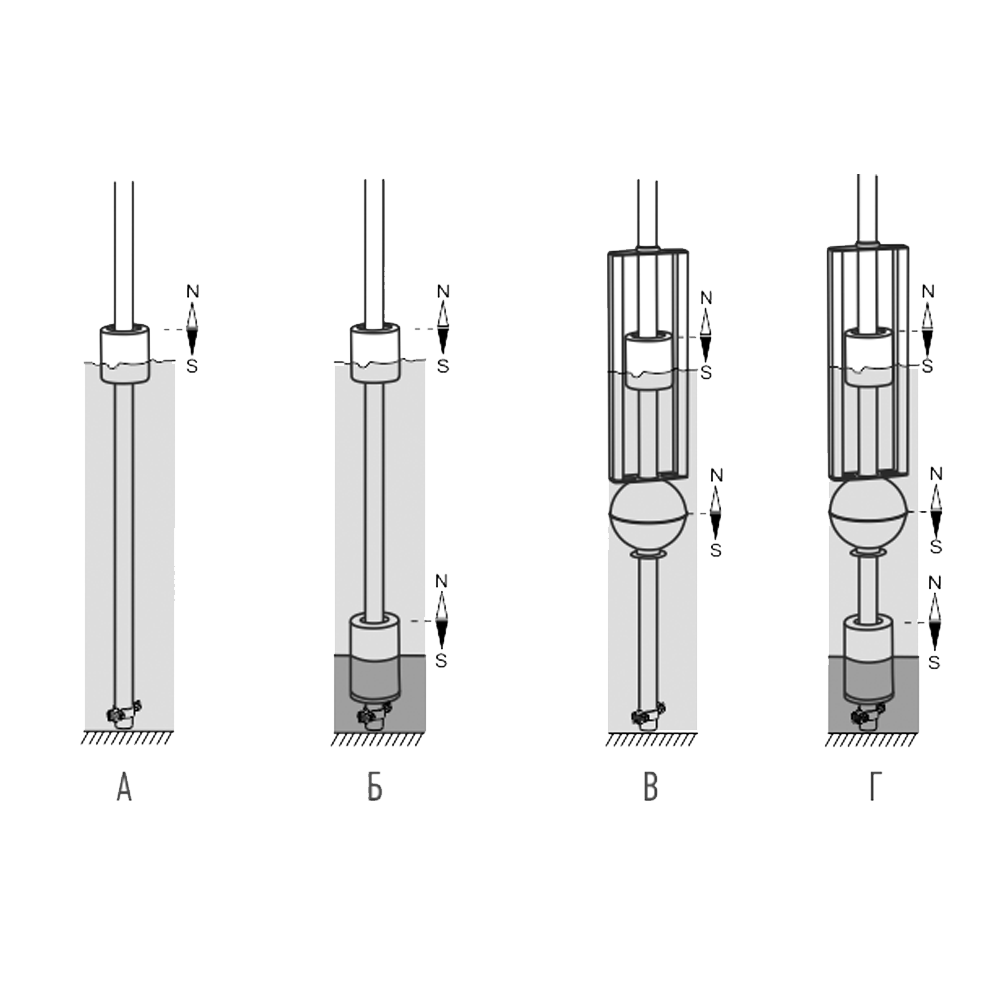

Измерение уровня плотности в уровнемерах-плотномерах ПМП-201 основано на измерении времени распространения в звукопроводе короткого импульса упругой деформации. Через звукопровод пропускается импульс тока, который создает вокруг звукопровода по всей его длине магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего по направляющей вдоль звукопровода, под действием эффекта магнитострикции возникает импульс упругой деформации, который распространяется по звукопроводу и фиксируется катушкой считывания, закрепленной на его конце.

В блоке обработки сигналов измеряются интервалы времени от момента формирования импульса тока в звукопроводе до момента приема импульса упругой деформации от поплавка. Так как скорость распространения импульса упругой деформации в звукопроводе постоянна, то это позволяет определить расстояние до местоположения поплавка ПМП-201, определяемого положением уровня, уровня раздела сред контролируемой среды.

Измерение плотности в ПМП-201 осуществляется с помощью поплавка, уровень погружения которого зависит от концентрации жидкости. Блок обработки определяет положение поплавков уровня и плотности. По взаиморасположению поплавков уровня и плотности определяется глубина погружения поплавка плотности и, соответственно, сама плотность.

Измерение температуры осуществляется с помощью интегральных датчиков температуры, равномерно распределенных по длине преобразователя.

Технические характеристики

Диапазоны измерений От 500 до 6000 мм
Основная погрешность ±1
Выходные сигналы RS232, RS485, USB
Температура контролируемой среды -50…+60°C
Давление контролируемой среды 2,5 МПа (10 МПа - по заказу)
Материалы изготовления Сталь 09Г2С с покрытием, сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

ПМП-201
Е
2КВ
УКМ10
НЖ
Фл.2-80-25, Р
Lн1900
-
D49x49xd20-НЖ-Ц-D78x440xd19-D48x80xd21-РС930
Modbus

Код Modbus указывается для варианта исполнения Modbus

Тип поплавка уровня-Тип поплавка плотности-Тип поплавка раздела сред - Количество датчиков температуры Kt (подробнее - в Руководстве по эксплуатации)

Вариант исполнения датчика уровня (подробнее - в Руководстве по эксплуатации)

Длина направляющей, мм

Тип устройства крепления (подробнее - в Руководстве по эксплуатации)

Исполнение элементов корпуса (подробнее - в Руководстве по эксплуатации)

Комплекты монтажных частей кабельных вводов (подробнее - в Руководстве по эксплуатации)

Количество и тип кабельных вводов (подробнее - в Руководстве по эксплуатации)

Тип корпуса (подробнее - в Руководстве по эксплуатации)

Наименование модели

Стандартный комплект поставки

  • ПМП-201 уровнемер-плотномер поплавковый магнитострикционный.
  • Руководство по эксплуатации.
  • Паспорт.

Скачать документацию

ПМП преобразователи поплавковые магнитные. Общие сведения.

ПМП-201 уровнемер-плотномер поплавковый магнитострикционный. Руководство по эксплуатации.

ПМП-201 уровнемер-плотномер поплавковый магнитострикционный. Опросный лист.
