УСК-ТЭ уровнемеры скважинные тросовые электроконтактные

Скачать PDF

Тип: Переносной

Режим работы: Периодические замеры

Принцип действия: Визуальный

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Скважинные тросовые электроконтактные уровнемеры УСК-ТЭ предназначены для периодического измерения уровня залегания воды в гидрогеологических, эксплуатационных скважинах и колодцах.

Уровнемеры УСК-ТЭ используются при проведении гидрогеологических, инженерно-геологических, гидрологических полевых исследований, а также при выполнении любых специальных работ, при которых необходимо измерение уровня воды в скважинах и колодцах с внутренним диаметром не менее 15 мм, или в эксплуатационных скважинах, оборудованных погружными насосами и водоподъёмными трубами.

Модификации УСК-ТЭ варьируются в зависимости от длины геофизического троса, количества проводников в нем (1 или 2), диаметра датчика. Стандартный диаметр датчика - 20 мм, но по заказу клиента возможно изготовление датчиков с другими размерами - от 8 мм до 25 мм.

Принцип работы уровнемера УСК-ТЭ

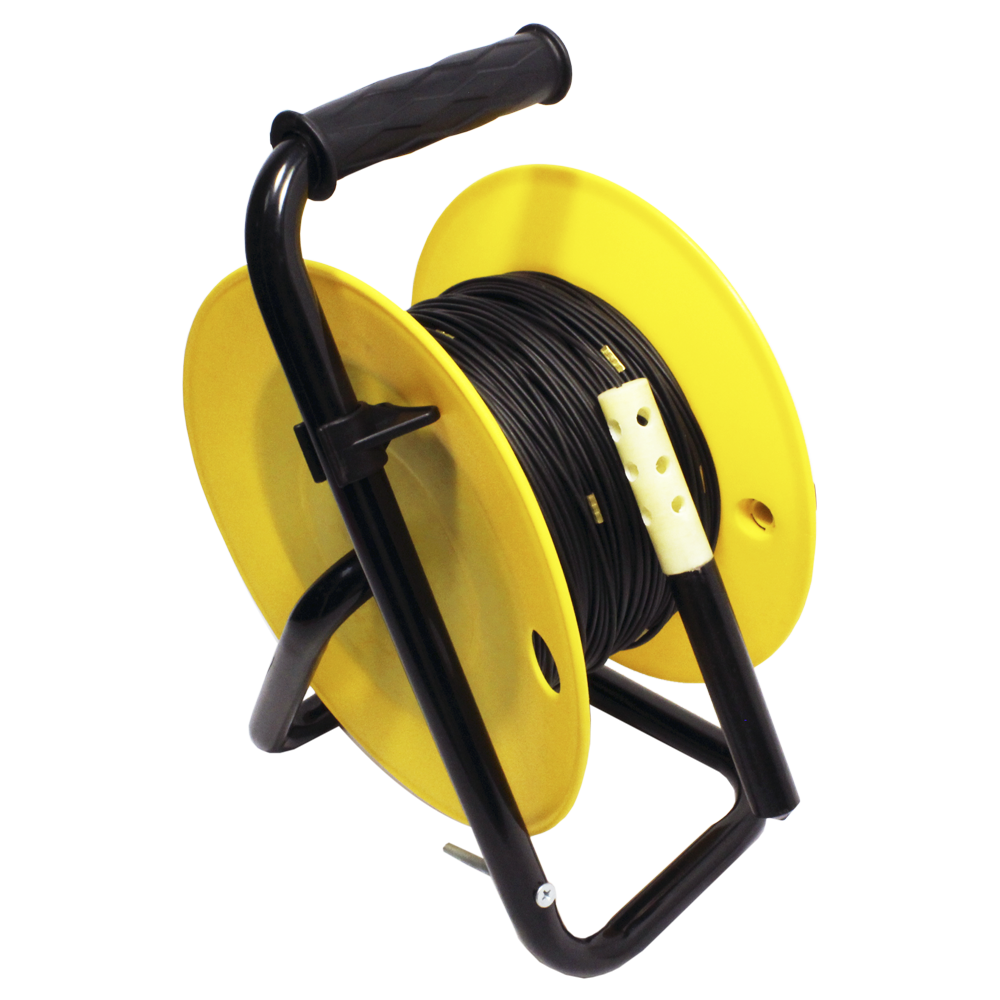

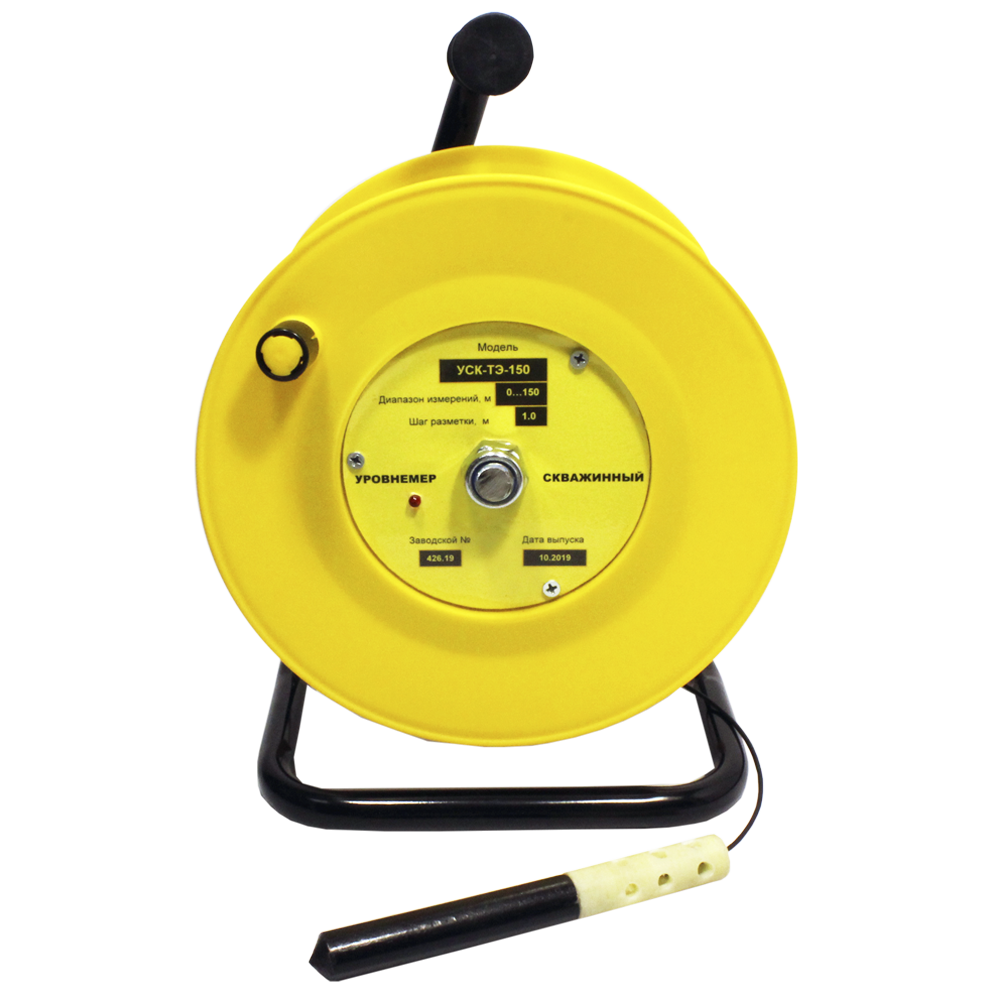

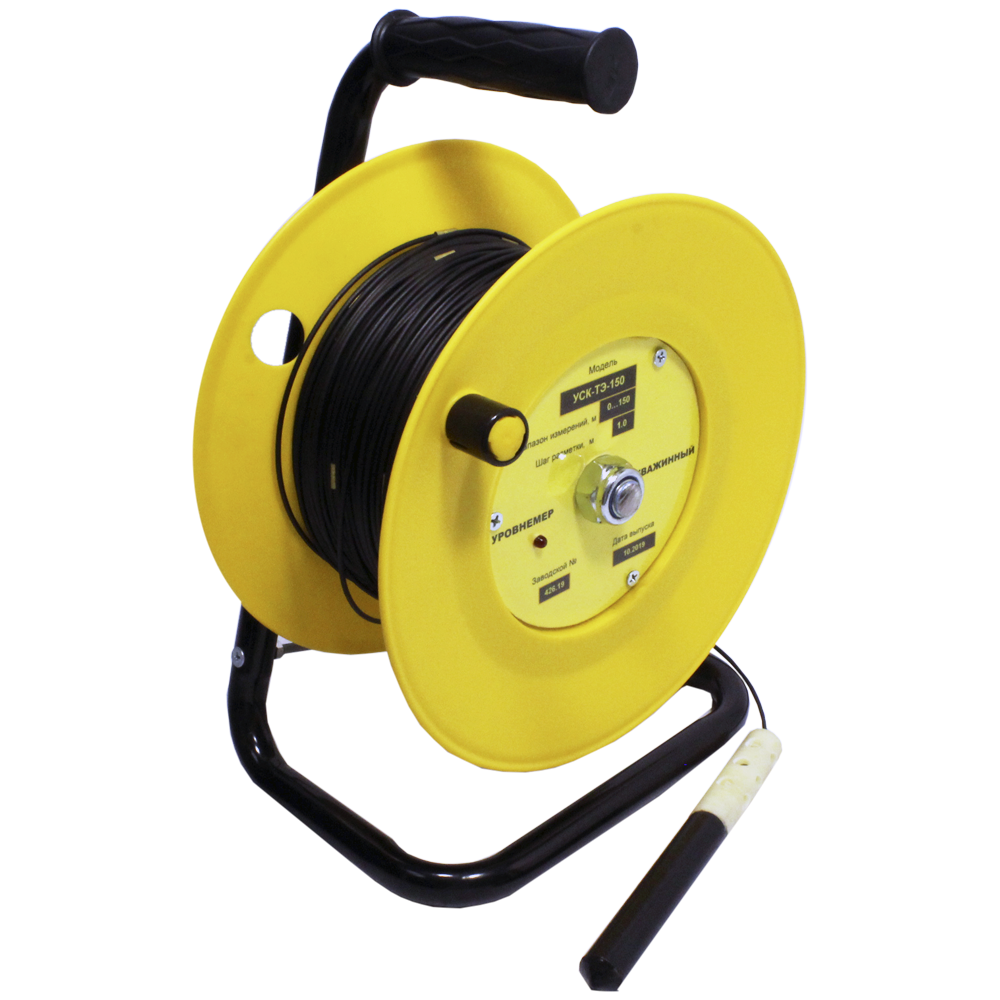

Уровнемер УСК-ТЭ представляет собой катушку с намотанным на ней мерным геофизическим тросом, на конце которого находится электроконтактный датчик с грузами-утяжелителями. По всей длине троса установлены латунные метки. Периодичность меток стандартно - 1 метр, но может быть изменена по заказу клиента. Измерение уровня залегания воды производится путём опускания в скважину троса с датчиком. В момент касания электродом датчика поверхности воды замыкается электрическая цепь и на крышке катушки загорается светодиод и включается звуковой сигнал. Далее по меткам на тросе определяется длина спущенного провода (глубина до уровня воды). Длину провода между метками, при необходимости, можно измерить рулеткой, входящей в комплект поставки уровнемера. Питание электрической цепи осуществляется от двух элементов типа АА, находящихся в корпусе катушки.

Электроконтактные уровнемеры могут изготавливаться как с одножильным (одноконтактным) геофизическим тросом, так и с двухжильным (двухконтактным) тросом. Одножильные тросовые уровнемеры УСК-ТЭ предназначены только для скважин с металлическими обсадными трубами, так как труба в данном случае выступает в качестве второго проводника электрической  цепи. Для этого перед началом измерений необходимо присоединить корпус катушки к краю обсадной трубы при помощи специального соединительного шнура с зажимом, входящим в комплектацию прибора.

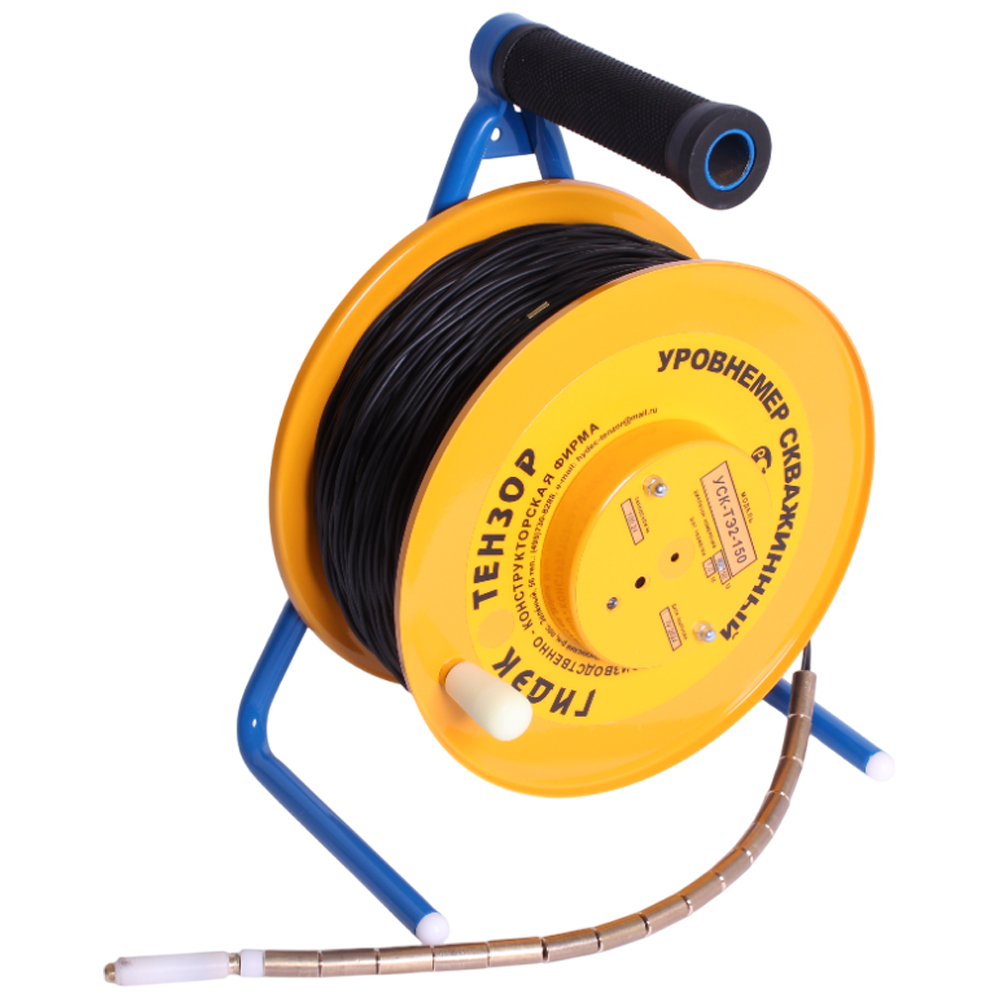

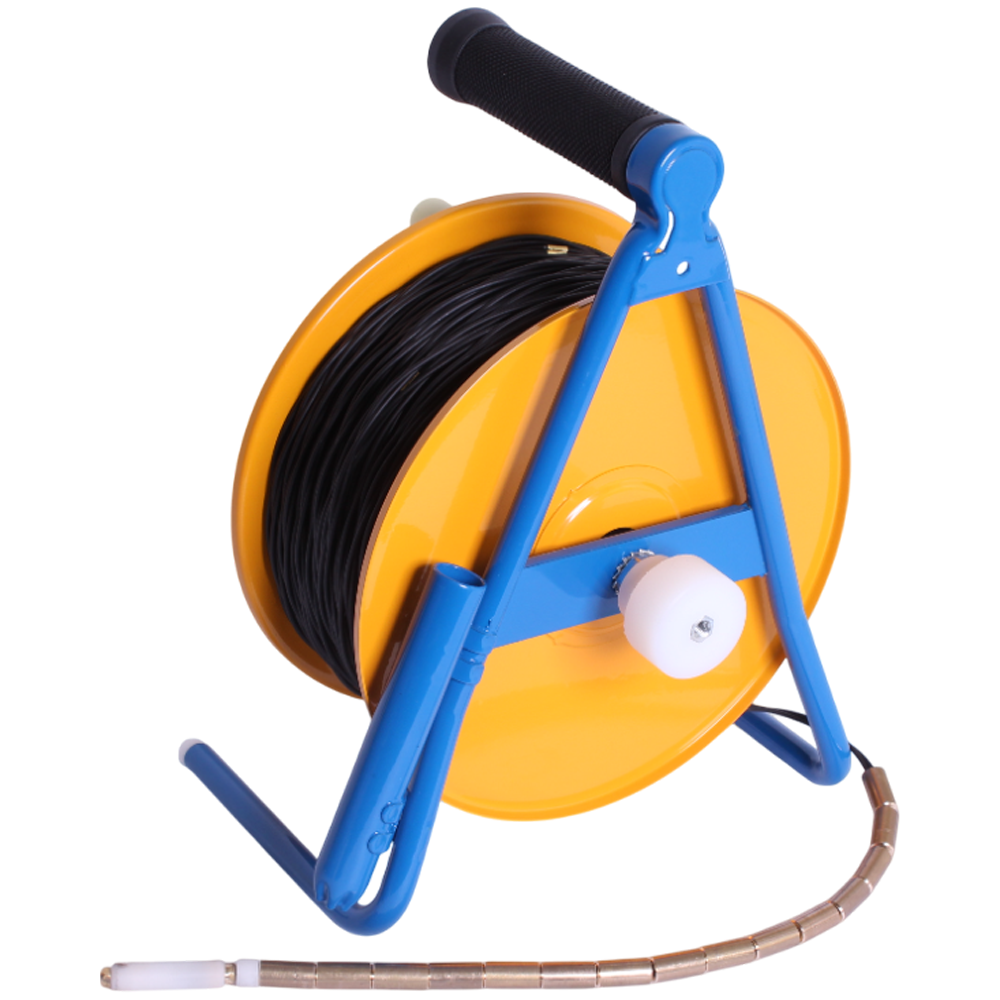

Двухжильные (двухконтактные) тросовые уровнемеры УСК-ТЭ2 могут применяться на скважинах с любыми обсадными трубами и даже в при их отсутствии (в колодцах), так как не требуют внешнего второго проводника.

Технические характеристики

Диапазоны измерений 0…500 м
Основная погрешность ≤±3 см
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Питание =3 В
Вес Катушка с мерным тросом: 4,0...0,2 кг
Груз с электродом (суммарно): 0,3 кг

Структура обозначения, пример заказа

У
СК
(м)
ТЭ
2
150

Длина троса, м

Количество жил:
«-» - одножильный
«2» - двухжильный

Электроконтактный

Модернизированный (катушка не усиленного исполнения). При отсутствии обозначения уровнемер поставляется с усиленной катушкой

Скважинный

Уровнемер

Варианты исполнений

Уровнемеры скважинные тросовые электроконтактные (двухжильные, диаметр датчика 10 мм):

  • УСКм-ТЭ2-50.
  • УСКм-ТЭ2-100.
  • УСКм-ТЭ2-150.
  • УСКм-ТЭ2-200.
  • УСКм-ТЭ2-250.

Уровнемеры скважинные тросовые электроконтактные на УСИЛЕННОЙ катушке (одножильные, катушка сварная, усиленная, диаметр датчика 8 мм):

  • УСК-ТЭ-50.
  • УСК-ТЭ-100.
  • УСК-ТЭ-150.
  • УСК-ТЭ-200.
  • УСК-ТЭ-250.
  • УСК-ТЭ-(300-500).

Уровнемеры скважинные тросовые электроконтактные на УСИЛЕННОЙ катушке (двухжильные, катушка сварная, усиленная, диаметр датчика 10 мм):

  • УСК-ТЭ2-50.
  • УСК-ТЭ2-100.
  • УСК-ТЭ2-150.
  • УСК-ТЭ2-200.
  • УСК-ТЭ2-(250-500).

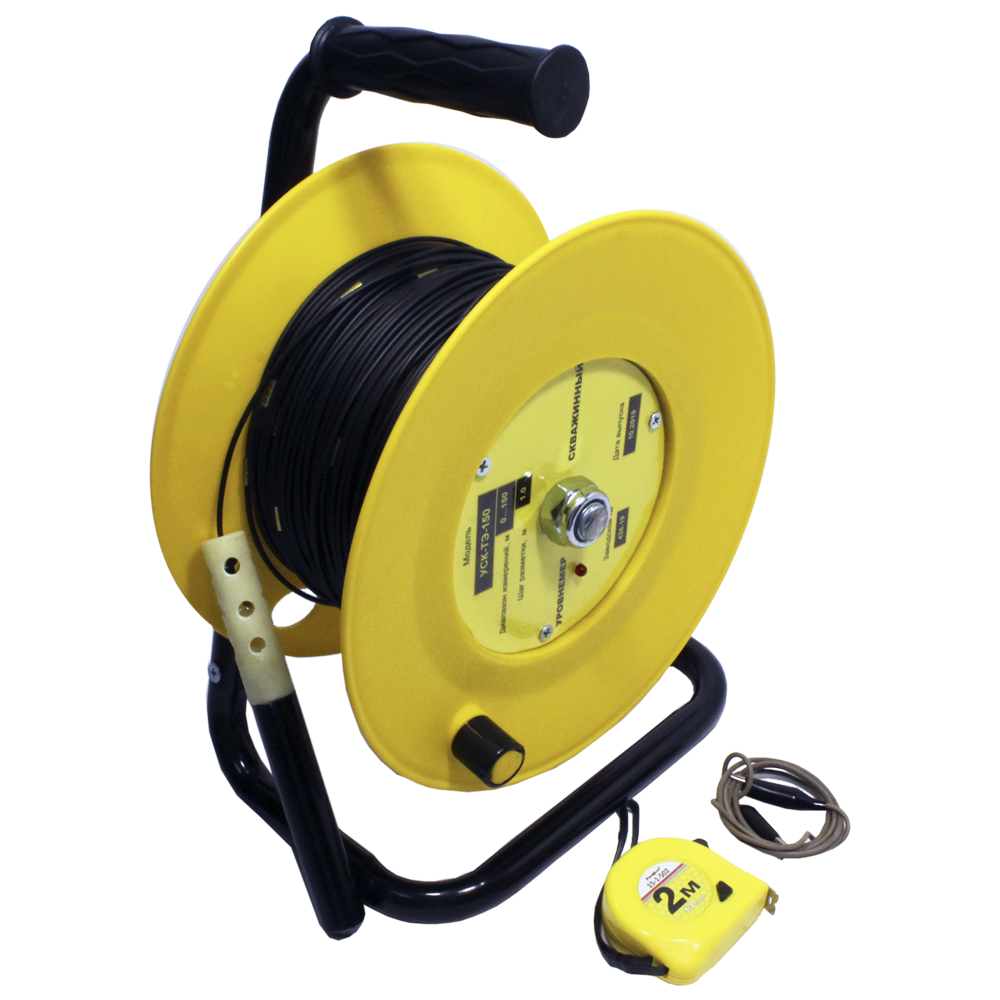

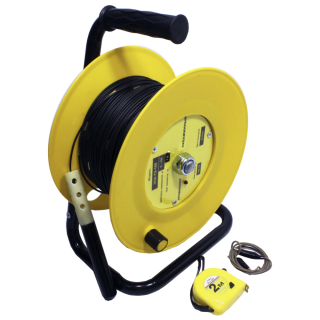

Стандартный комплект поставки

  • Уровнемер УСК-ТЭ.
  • Рулетка измерительная (2 м).
  • Элементы питания LR6(AA) 1,5 В (алкалиновые) - 2 шт.
  • Руководство эксплуатации.
  • Паспорт.

Дополнительная комплектация, опции

  • Чехол-рюкзак для переноски.

Скачать документацию

УСКм-ТЭ2-50 уровнемеры скважинные тросовые электроконтактные. Паспорт.

УСК-ТЭ2-100 уровнемеры скважинные тросовые электроконтактные. Паспорт.



Чтобы правильно подобрать приборы УСК-ТЭ, узнать стоимость уровнмеров УСК-ТЭ или купить УСК-ТЭ, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
