УТСК-ТЭ уровнемеры-термометры скважинные тросовые электроконтактные

Скачать PDF

Тип: Переносной

Режим работы: Периодические замеры

Принцип действия: Визуальный

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Основное назначение уровнемеров УТСК-ТЭ - измерение температуры воды (воздуха ) в скважине, с одновременной фиксацией уровня подземных вод по меткам на кабеле.

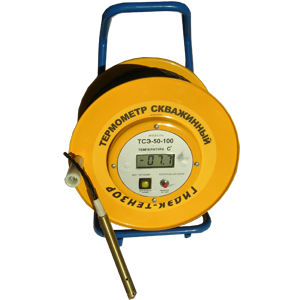

Одножильный скважинный тросовый электроконтактный уровнемер-термометр УТСК-ТЭ состоит из трех частей: погружного датчика температуры с линией связи, катушки с встроенным блоком питания-преобразования и встроенной схемы фиксации уровня воды УСК-ТЭ.

Технические характеристики

Диапазоны измерений	0…200 м
Основная погрешность	±5 см - при измерении уровня ±0,1°C - при измерении температуры
Температура контролируемой среды	-15...+50°C
Материалы изготовления	Датчик погружной в металлическом коррозионностойком корпусе
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Габариты	Датчик: 12×120 мм Линия связи кабель ГСП 3×0.5: длина 50+0,5 м
Вес	Катушка с проводом: 4,5 кг

Структура обозначения, пример заказа

СК

ТЭ

150

Диапазон измерения уровня, м

Электроконтактный

Скважинный

С термометром (уровнемер с термометром поставляется только с катушкой усиленного исполнения)

Уровнемер

Варианты исполнений

Уровнемеры скважинные тросовые электроконтактные на УСИЛЕННОЙ катушке совмещенные с термометром, катушка сварная, усиленная:

УТСК-ТЭ-50.
УТСК-ТЭ-100.
УТСК-ТЭ-150.
УТСК-ТЭ-200.

Стандартный комплект поставки

Датчик температуры.
Линия связи датчика.
Катушка гидрогеологическая КГ-М.
Преобразователь измерительный.
Батарейки типа АА алкалиновые.
Рулетка.
Провод заземления.
Чехол катушки.
Паспорт.
Груз-утяжелитель.

Дополнительная комплектация, опции

Чехол-рюкзак для переноски.

Скачать документацию

УТСК-ТЭ-50 уровнемеры-термометры скважинные тросовые электроконтактные. Паспорт.
