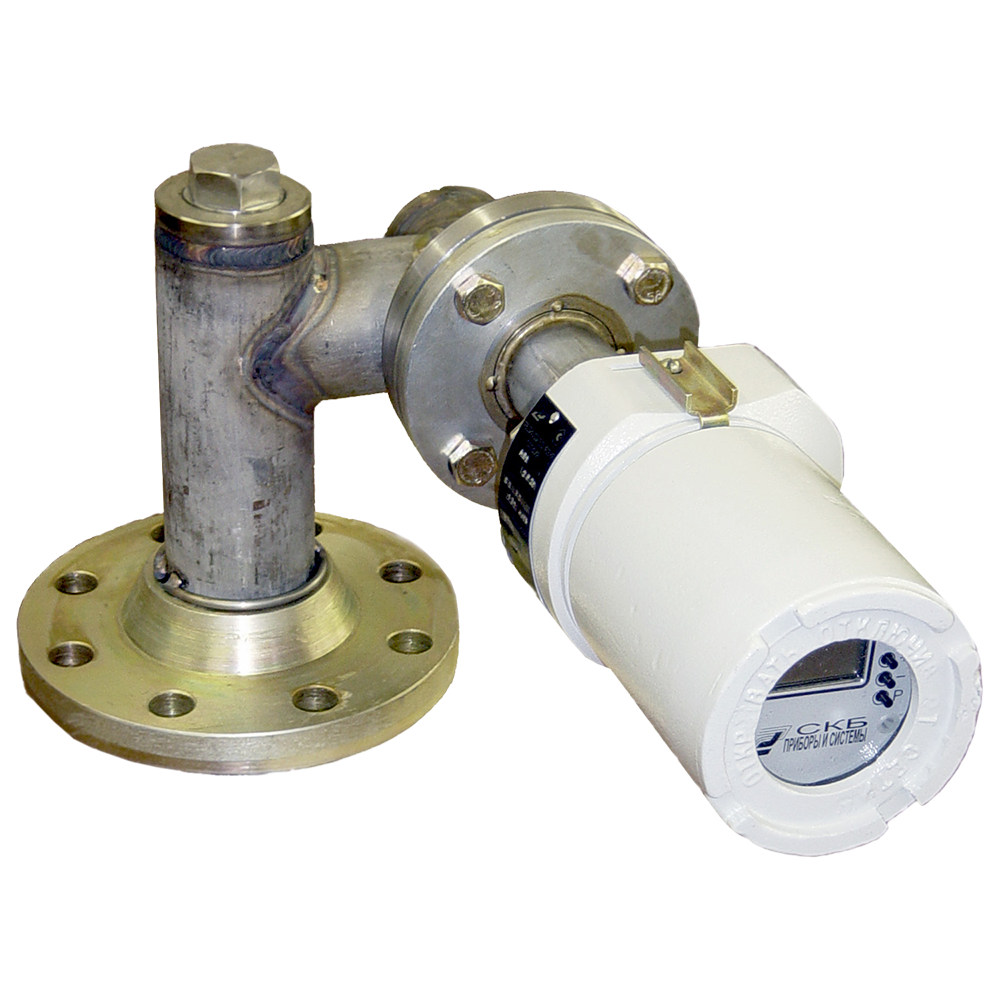

САПФИР-22МП1-ДУ преобразователи уровня буйковые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Буйковый (контактный)

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: 0ExiaIICT5, 1ExsdIIBT4, 1ExsdIIBT5

Описание

Преобразователи Сапфир-22МП1-ДУ предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства и обеспечивают непрерывное преобразование зна­чения измеряемого уровня жидкости (модели 2620, 2622, 2630, 2640,2642, 2650) или уровня границы раздела двух жидких фаз (модели 2615), как нейтральных, так и агрессивных сред в стандартный токовый и (или) цифровой на базе HART-протокола выходной сигнал дистанционной передачи.

Преобразователи Сапфир-22МП1-ДУ отличаются от уровнемеров Сапфир-22МП-ДУ принципом действия и чувствительным элементом. В Сапфир-22МП-ДУ чувствительным элементом является тензомодуль, в приборе Сапфир-22МП1-ДУ - датчик Холла.


Конструкция и работа буйкового преобразователя уровня Сапфир-22МП1-Ду
Преобразователи состоят из измерительного блока и электронного преобразователя.

При изменении измеряемого уровня жидкости на чувствительном элементе (буйке) уровнемера Сапфир-22МП1-Ду изменяется выталкивающее усилие,  которое через рычаг закручивает торсионную трубку. Закручивающее усилие через стержень торсионного узла вывода  передается на магнитную систему, которая перемещается относительно неподвижно закрепленного датчика Холла, при этом напряжение с датчика Холла изменяется пропорционально выталкивающей силе.

Напряжение с датчика обрабатывается микропроцессорным электронным блоком (производится линеаризация характеристики, температурная компенсация, фильтрация) и преобразуется в токовый выходной сигнал и цифровое значение на индикаторе пропорциональные измеряемому параметру (уровню среды).

Электронный блок преобразователей Сапфир- 22МП1-ДУ выполнен на одной плате.

В преобразователях Сапфир-22МП1-ДУ в качестве упругого элемента применена торсионная трубка. Это позволило избежать таких недостат­ков, как:

  • Нестабильность «0» в статическом режиме.
  • Заклинивание узла передачи усилий от буйка при контроле агрессивных сред, дающих отложение на элементах конструкции.
  • Дополнительная погрешность за счет изменения рабочего избыточного давления.

Преобразователи уровня Сапфир-22МП1-ДУ обладают высокими перегрузочными возможностями (7-8 кг без проявления остаточной деформации).

Взрывозащищенное исполнение
Преобразователи уровня Сапфир-22МП1-ДУ-Ех имеют с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем «Особовзрывобезопасный», соответствуют требо­ваниям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99. Маркировка взрывозащиты «0ExiaIICT5 X» по ГОСТ Р51330.0 и ГОСТ 51330.10 (знак «X» - указывает на особые условия их применения, которые заключаются в том, что они могут включаться толь­ко в искробезопасные цепи устройств (блоков пита­ния), имеющих маркировку взрывозащиты не ниже «ExiallC» и свидетельство о взрывозащищенности, и допускаемые параметры которых (индуктивность и емкость) не менее суммарной индуктивности и ем­кости соединительной линии и преобразователя.

Преобразователи Сапфир-22МП1-ДУ-Вн выполнены с видами взрыво­защиты «взрывонепроницаемая оболочка» (d), «специальный» (s), с уровнем взрывозащиты «взрывобезопасный» (1), соответствуют ГОСТ Р51330.0, ГОСТ Р51330.1, имеют маркировку по взрывозащите «1ExsdIIBT5 X» или «1ExsdIIBT4/H2 X», или «1ExsdIICT5 X» (знак «X» указывает на воз­можность применения преобразователей при температурах окружающего воздуха, указанных ниже).

Применение буйкового уровнемера САПФИР-22МП1-ДУ:

  • Повышение точности измерений в реальных усло­виях эксплуатации, в том числе значительное снижение температурной погрешность введением дина­мической температурной компенсации.
  • Настройка «нуля» и «диапазона из­мерения» независимо друг от друга, а также пере­настройка на другой диапазон измерения.
  • Установка «нуля» непосредственно на объекте, без вскрытия и разгерметизации элек­тронного блока, что важно при использовании преобразователя во взрывоопасной или агрессивной среде (при исполь­зовании HART-протокола калибровка производит­ся дистанционно).
  • Перенастройка преобразователя без демонтажа на новые характеристики буйков (сухой вес и выталкивающая сила) и установка новых значений плотности контролируемой жидкости.
  • Выбор отображения измеряемого уровня на ЖКИ в % (0-100) или в мм (0-9999).
  • Выбор вида выходного сигнала (0-5; или 4-20 мА).
  • Установка времени усреднения выходного сигнала от 1 до 60 с.
  • Установка режима «электронная лупа».
  • Вывод на ЖКИ ненормированного значение температуры внутри электрического блока.
  • Использование датчика Холла позволило иск­лючить прямой контакт датчика с подвижной сис­темой узла ввода, т.е. исключить разрушение дат­чика при неаккуратном монтаже или резком сбросе контролируемой жидкости из емкости.

Преобразователи имеют повышенную электро­магнитную совместимость, что обеспечивает их стабильную работу вблизи мощных источников эле­ктромагнитных излучений.

Преобразователь уровня Сапфир-22МП1-ДУ (HART) легко интегрируются в цифровые АСУ ТП, а также могут применяться вместо уровнемеров со стандартными токовыми выходными сигналами в существующей аналоговой АСУ предприятия.

В преобразователях Сапфир-22МП1-Ду (HART) обеспечена возможность дистанционного снятия информации (значения измеряемого параметра, единицы и диапазона измерения, индивидуальных параметров прибора и др.), перенастройки и тести­рования. Предусмотрена опция защиты настроек от не­санкционированного доступа.

Преобразователи предназначены для контроля уровня сред не содержащих компонентов, конден­сат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.
При наличии таких компонентов и температуре окружающего воздуха до минус 600°С надежная работа преобразователей Сапфир-22МП1-Ду гарантируется с применением обогревателей ОУр-1М ТУ 4214-047-42334258-2008.

Технические характеристики

Диапазоны измерений Верхний предел измерения уровня, м
Модели 2620, 2622, 2630, 2640, 2642 - 0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 10,0
Модель 2650: 1,0; 1,6; 2,0; 2,5
Модель 2615: 0,6; 1,0; 1,6
Основная погрешность ±0,25%; ±0,5%; ±1,0%
Выходные сигналы HART, Токовый 0-5 мА, Токовый 4-20 мА
Температура контролируемой среды -50...+120°С
Давление контролируемой среды До 2,5...20 МПа (в зависимости от исполнения)
Материалы изготовления Сталь 12Х18Н10Т; Сталь 20; Мембрана 36НХТЮ
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP54
Питание =24 В
Вес 10,5...21,5 кг

Структура обозначения, пример заказа

Сапфир-22МП1-ДУ
-Ex
-2620
-01
-У2
-0,25
/1000
-42
-ТП
-850

Плотность контролируемой жидкости, кг/м3 (для модели 2615 указывается разность плотностей и плотность нижней фазы, например, 120-990)

Наличие радиатора (для температуры кон­тролируемой среды ниже минус 50 °С или выше плюс 120 °С)

Код выходного сигнала:
05 - (0-5 мА)
42 - (4-20 мА)

Верхний предел измерения, мм

Основная погрешность, %

Климатическое исполнение

Исполнение по материалам:
01 -Буек 12Х18Н10Т, Корпус сталь 20, Мембрана вывода 36НХТЮ
02 - Буек 12Х18Н10Т, Корпус 12Х18Н10Т, Мембрана вывода 36НХТЮ

Модель преобразователя

Исполнение по взрывозащите:
Ех - «искробезопасная электрическая сеть»
Вн - «взрывонепроницаемая оболочка»

Наименование модели

Варианты исполнений

Модель

Стандартные размеры буйков и количество секций

Модель

Предельно допускаемое рабочее избыточное давление,
МПа (кгс/см2)

Габаритные и установочные размеры преобразователей

Н, мм

d, мм

Число секций

Ду, мм

Б

2620

2622

2630

2640

2642

250

60

1

2620

4,0 (40)

65

По заказу - в зависимости от исполнения по материалам и температурному диапазону

400

2622

80

600

50

2630

6,3 (63)

65

800

40

2640

10 (100)*; 16 (160)

65

1000

2642

10 (100)

65

1600

30

2000

25

2500

3000

20

2

4000

6000

16

3

8000

11

4

10000

5

2615

600

140

1



2,5 (25); 4,0 (40)*

150

1000

108

1600

83

600

108

1000

83

1600

60

2650

1000

40

1



20 (200)

50

1600

30

2000

25

2500



Стандартный комплект поставки

  • Преобразователь - 1 шт., (модель в зависимости от заказа).
  • Руководство по эксплуатации.
  • Методика поверки.
  • Паспорт.

Дополнительная комплектация, опции

  • Радиатор.
  • Блок питания.
  • Ответный фланец.
