СУ-500 (П) сигнализаторы уровня емкостные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: Нет

Описание

Сигнализаторы уровня СУ-500 (П) предназначены для контроля предельного уровня цемента, песка, зерна и его производных, сухого молока, стирального порошка, полимерных гранул, воды, масла, водно-масляной эмульсии, а также других жидких и сыпучих сред в бункерах, резервуарах, трубопроводах, дозаторах, самотеках и т.п., в том числе в емкостях, находящихся под избыточным давлением.

Кроме того, прибор может использоваться в качестве бесконтактного датчика наличия и положения металлических и неметаллических предметов и частей механизмов, таких, как: расфасованные и штучные продукты питания, бобышки на валах механизмов, спицы колес, каретки и т. п.

Преимущества СУ-500 (П):

  • Не требуются дополнительные источники электропитания.
  • Оригинальная конструкция чувствительного элемента устраняющая влияние отложений и налипаний на боковой поверхности сигнализатора уровня позволила исключить ложные срабатывания прибора при длительной эксплуатации с налипающими и влажными средами контроля.
  • Высокая чувствительность сигнализатора уровня в сочетании с температурной и долговременной стабильностью параметров позволили увеличить гарантированный диапазон настройки бесконтактного срабатывания на металлические предметы от 0 до 30 мм.
  • Состояние выходного ключа в зависимости от контакта со средой устанавливается встроенной перемычкой.
  • Выходной каскад сигнализатора уровня СУ-502(П) позволяет коммутировать мощную нагрузку: соленоиды, сирены, пускатели и т. п., без промежуточных реле.
  • Защитный стакан позволяет сохранять герметичность резервуара при профилактическом демонтаже прибора, а также предохраняет сигнализатор уровня от абразивного воздействия среды.

Устройство и принцип действия

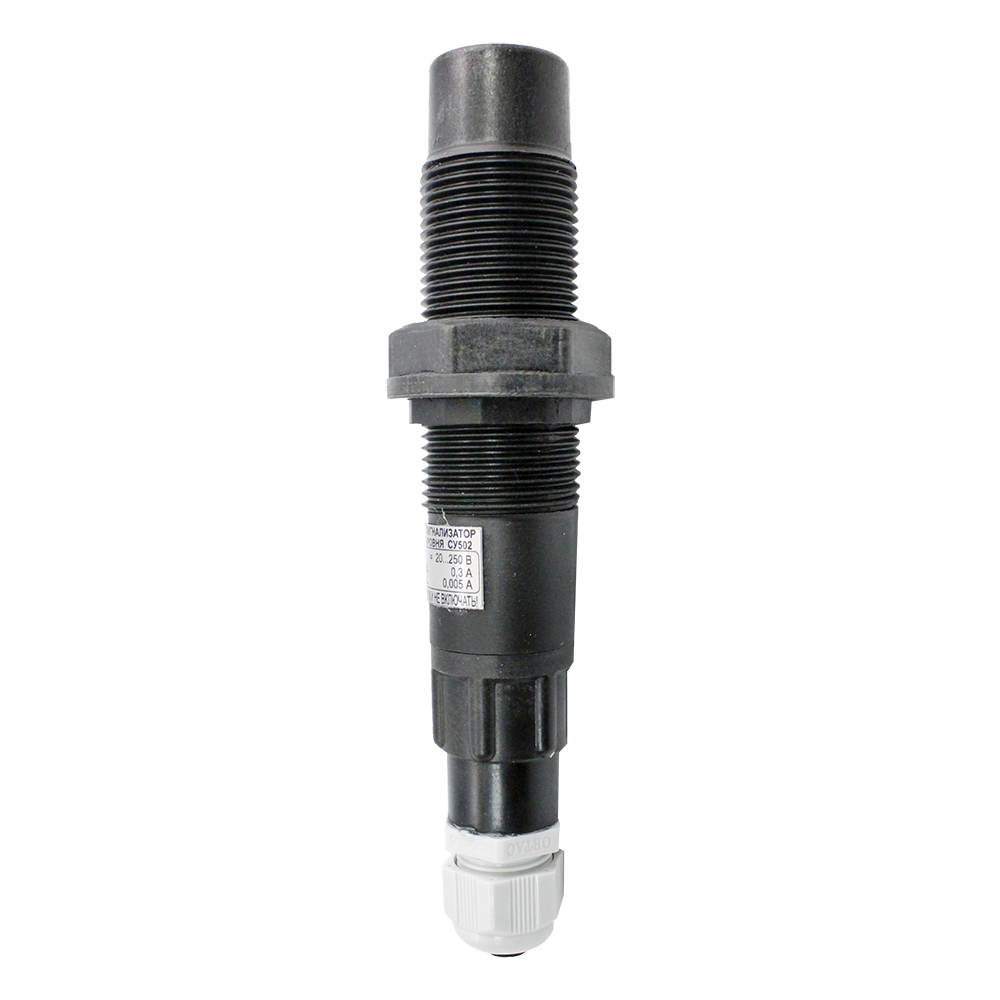

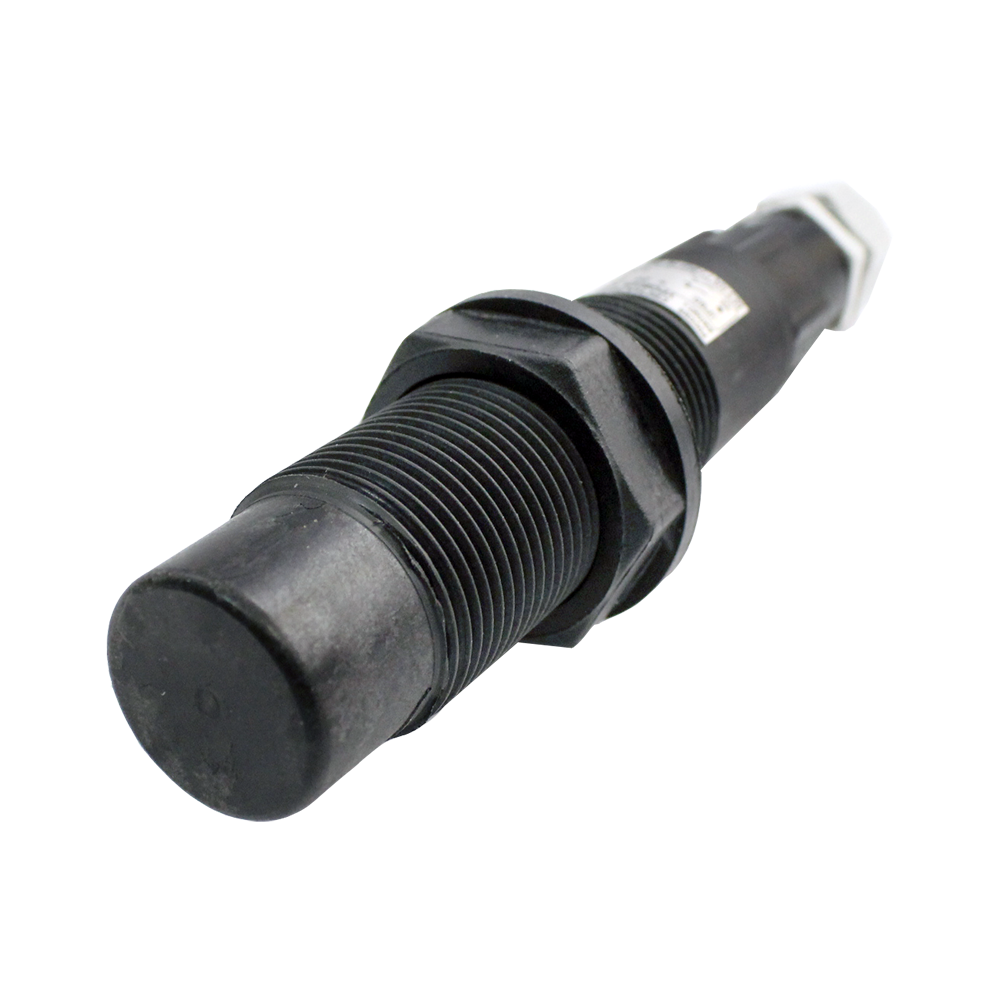

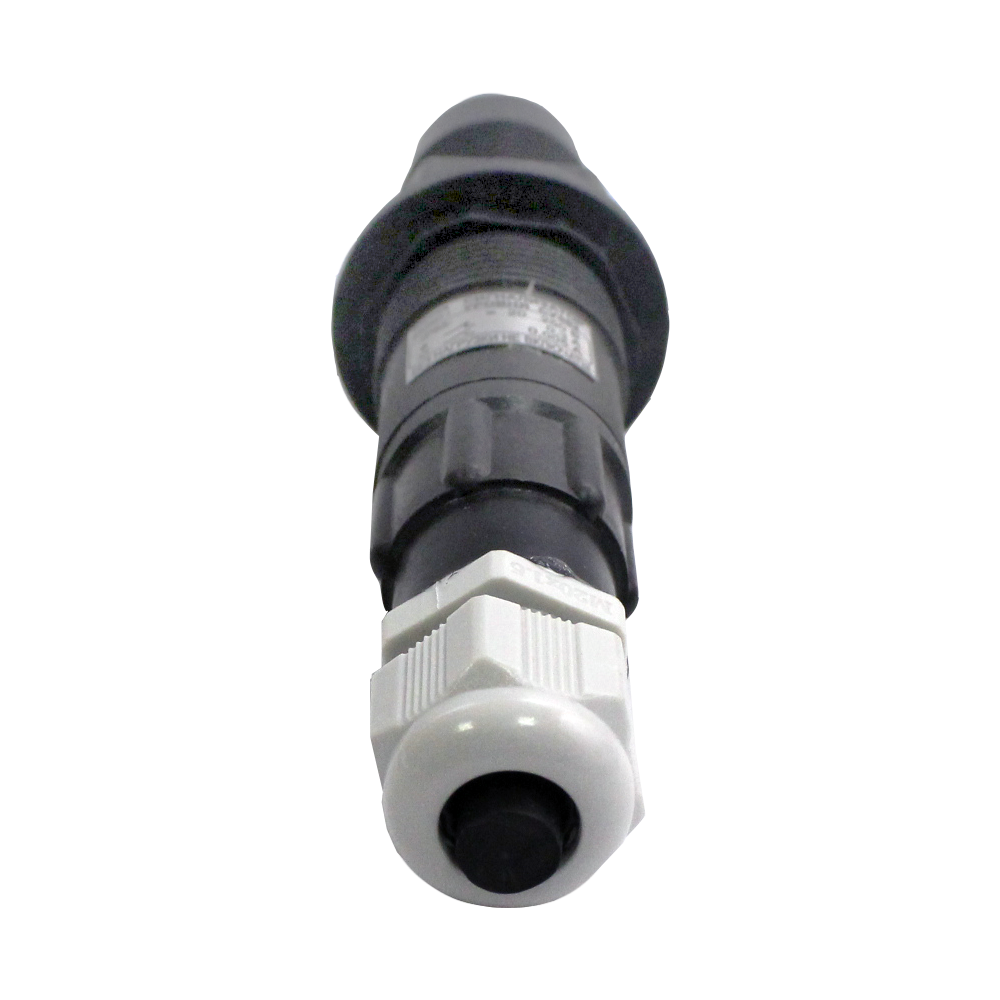

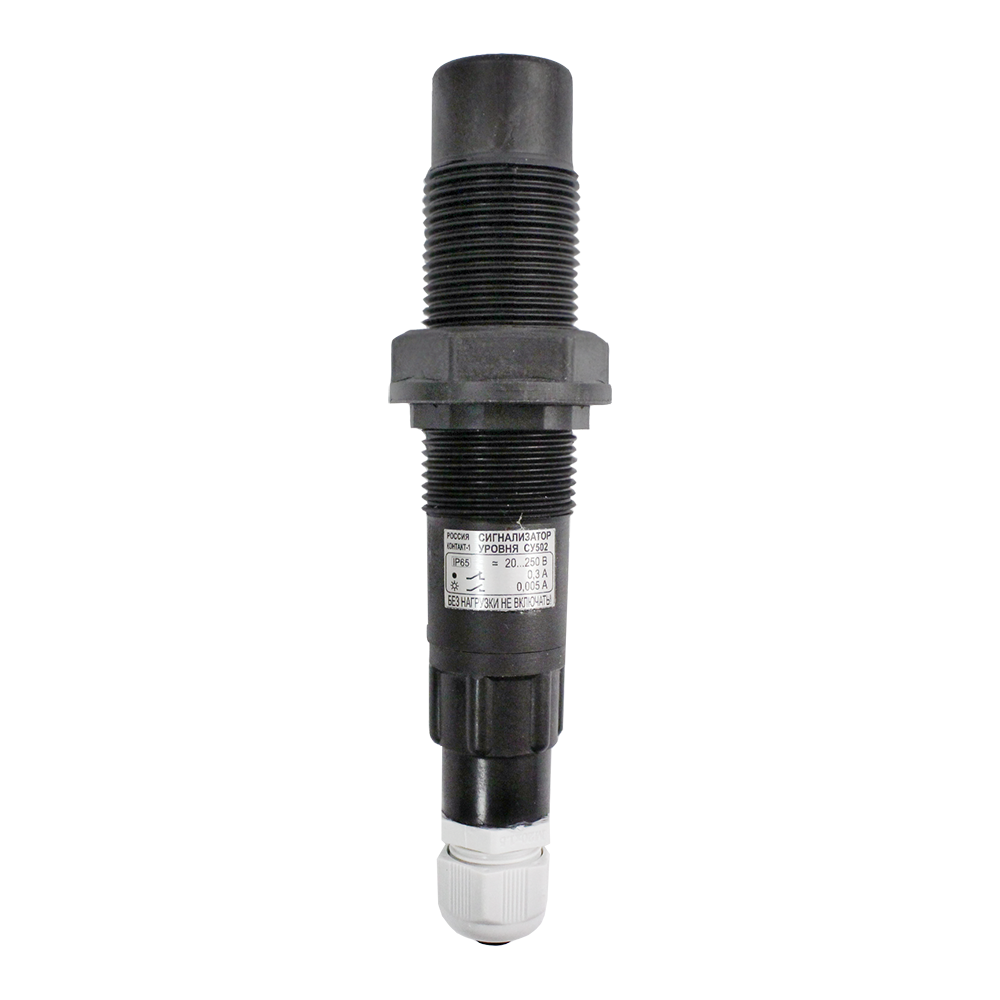

Конструктивно емкостные уровнемеры СУ-500 (П) выполнены в цилиндрическом корпусе, состоящем из пластмассовой части с резьбой, упорным выступом, двумя крепежными гайками, кабельным вводом. На внешней поверхности корпуса имеется: светофильтр светодиодной индикации и табличка с маркировкой и предупредительной надписью.
Принцип работы сигнализаторов уровня СУ-500 (П)  основан на увеличении электрической емкости чувствительного элемента при наличии в чувствительной зоне прибора контролируемой среды или предметов, что приводит к изменению коммутационного состояния электронного ключа на выходе.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды -30...+60°С
Давление контролируемой среды До 0,6 МПа
Исполнение по степени защиты IP54, IP65
Питание =24 В, ~220 В

Структура обозначения, пример заказа

СУ
502
П

Исполнение: П-исполнение, применяемое в зонах, опасных по воспламенению горючей пыли; отсутствует-общепромышленное исполнение

Схема подключения нагрузки: 502-двухпроводное подключение в цепях постоянного и переменного тока; 503.1-трехпроводное подключение в цепях постоянного тока, открытый коллектор, p-n-p; 503.2-трехпроводное подключение в цепях постоянного

Наименование модели

Варианты исполнений

  • Сигнализатор уровня СУ-502 (П) – двухпроводное подключение в цепях постоянного и переменного тока.
  • Сигнализатор уровня СУ-503.1 (П) – трехпроводное подключение в цепях постоянного тока, открытый коллектор, p-n-p.
  • Сигнализатор уровня СУ-503.2 (П) – трехпроводное подключение в цепях постоянного тока, открытый коллектор, n-p-n.
  • Сигнализаторы уровня серии СУ-500 – имеют общепромышленное исполнение, СУ-500 (П) – исполнение, применяемое в зонах, опасных по воспламенению горючей пыли.

Стандартный комплект поставки

  • Сигнализатор уровня СУ-500 (П).
  • Руководство по эксплуатации.
  • Паспорт.

Дополнительная комплектация, опции

  • Стакан защитный.
