Гидростатические уровнемеры

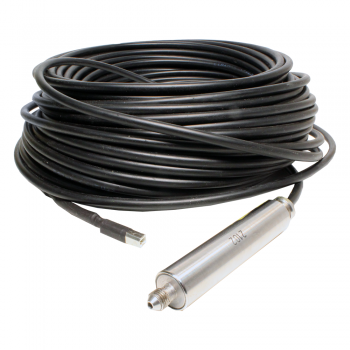

Основным принципом действия данных уровнемеров является измерение гидростатического давления, оказываемого жидкостью.

Величина гидростатического давления Рг зависит от высоты столба жидкости h над измерительным прибором и от плотности этой жидкости Δ.

Измерение гидростатического давления может осуществляться различными способами, например:

- манометром или датчиком давления, которые подключаются к резервуару на высоте, равной нижнему предельному значению уровня;

- дифференциальным манометром, который подключается к резервуару на высоте, равной нижнему предельному значению уровня, и к газовому пространству над жидкостью;

- измерением давления воздуха, прокачиваемого по трубке, опущенной в жидкость на фиксированное расстояние, и другими.

Рис. 1. Измерение уровня в резервуаре при помощи датчика избыточного давления

На рис. 1 приведена схема измерения уровня датчиком избыточного давления (манометром). Для этих целей может применяться датчик любого типа с соответствующими пределами измерений.

При измерении уровня гидростатическим способом погрешности измерения определяются классом точности измерительного прибора, изменениями плотности жидкости и колебаниями атмосферного давления.

Если резервуар находится под избыточным давлением, то к гидростатическому давлению жидкости добавляется избыточное давление над ее поверхностью, которое данной измерительной схемой не учитывается. Поэтому такая схема измерения для таких случаев не подходит.

В связи с этим, более универсальными являются схемы измерения уровня с использованием дифференциальных датчиков давления (дифманометров). С помощью дифференциальных датчиков давления можно также измерять уровень жидкости в открытых резервуарах, контролировать границу раздела жидкостей.

Рис. 2. Измерение уровня в открытом резервуаре при помощи датчика дифференциального давления

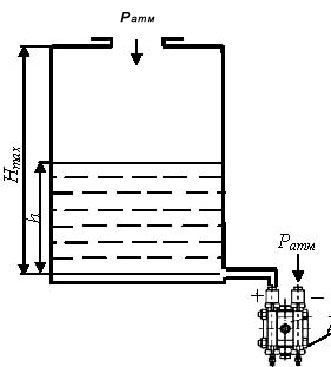

Схема измерения уровня жидкости в открытом резервуаре, находящемся под атмосферным давлением, представлена на рис. 2.

Плюсовая камера дифманометра ДД через импульсную трубку соединена с резервуаром в его нижней точке, минусовая камера сообщается с атмосферой.

В такой схеме устраняется погрешность, связанная с колебаниями атмосферного давления, т.к. результирующий перепад давления на дифманометре равен:

ΔР = (Рг + Ратм) – Ратм = Рг.

Такая измерительная схема может использоваться тогда, когда дифманометр расположен на одном уровне с нижней плоскостью резервуара. Если это условие соблюсти невозможно и дифманометр располагается ниже на высоту h1, то используют уравнительные сосуды (УС).

Схемы измерения уровня с уравнительными сосудами для резервуаров под атмосферным давлением представлены на рис. 3.

Рис. 3. Измерение уровня в открытом резервуаре при помощи датчика дифференциального давления с использованием уравнительного сосуда: а – с нижним расположением уравнительного сосуда; б – с верхним расположением уравнительного сосуда

Уравнительный сосуд используется для компенсации статического давления, создаваемого столбом жидкости h1 в импульсной трубке.

Для измерения уровня в резервуарах, находящихся под избыточным давлением Ризб, применяют измерительную схему, изображенную на рис. 4.

Рис. 4. Измерение уровня в закрытом резервуаре при помощи датчика дифференциального давления с использованием уравнительного сосуда

Избыточное давление Ризб поступает в обе импульсные трубки дифманометра, поэтому измеряемый перепад давления ΔР можно представить в виде:

ΔР = ΔgHmax – Δgh, где:
Δ - плотность жидкости,
g = 9,81 м/с2 – ускорение свободного падения.

При h = 0, ΔР = ΔРmax, а при h = Hmax , ΔР = 0.

То есть из уравнения следует, что шкала измерительного прибора уровнемера будет обращенной.

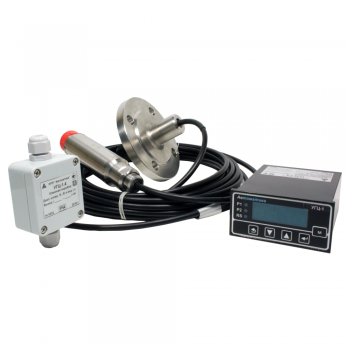

Более современным аналогом дифманометров являются датчики гидростатического давления. Как и у дифманометров, у них имеются две измерительные камеры. Одна из камер выполнена в виде открытой мембраны, а вторая - в виде штуцера. Такие датчики всегда можно установить непосредственно у дна резервуара, поэтому отсутствует необходимость в импульсных трубках, а значит, и в необходимости компенсации высоты импульсной трубки.

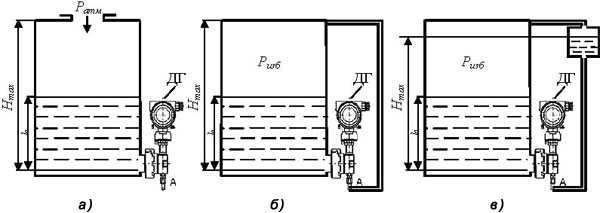

Наиболее распространенные измерительные схемы с использованием гидростатического датчика давления представлены на рис.5.

Рис. 5. Измерение уровня в резервуарах при помощи датчика гидростатического давления: а – для открытых резервуаров; б – для закрытых резервуаров без уравнительного сосуда; в – для закрытых резервуаров с уравнительным сосудом

Схема в) используется для процессов, в которых неизбежно образование обильного конденсате и его накопление в трубе, соединяющей датчик с объемом над жидкостью.
