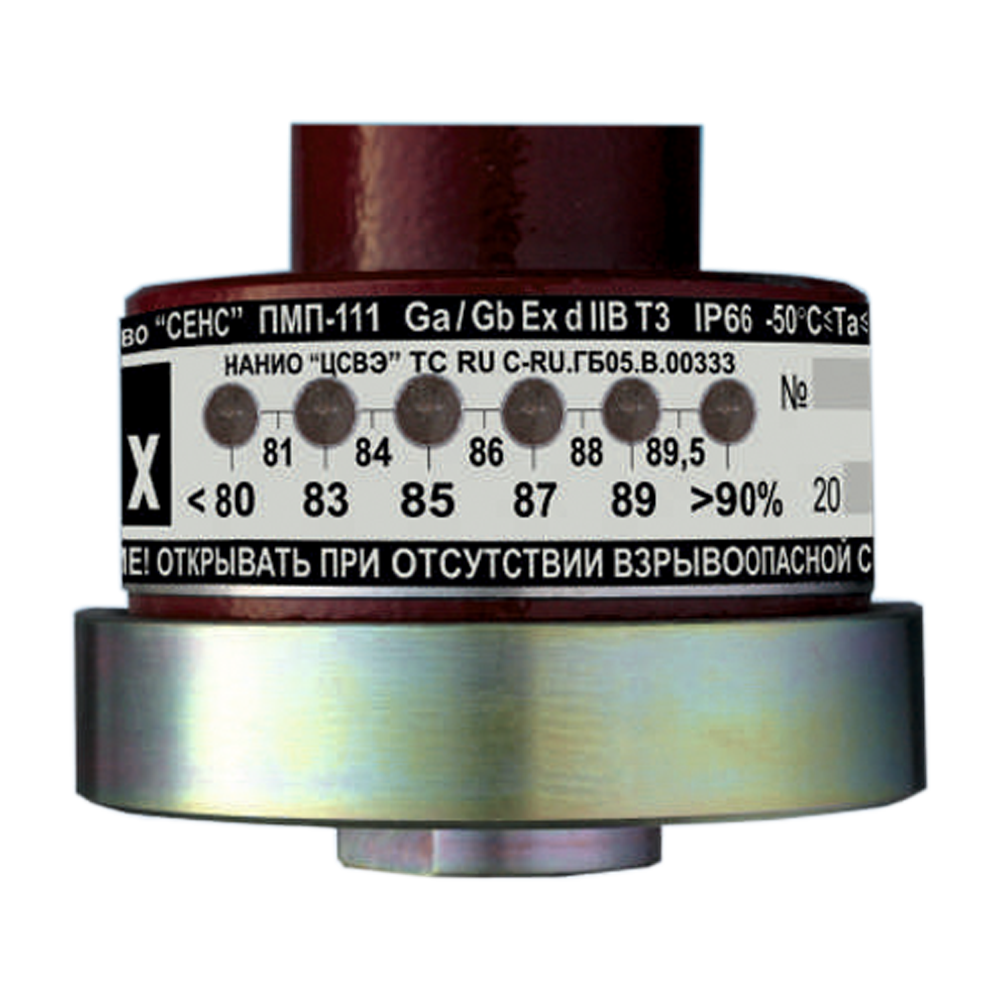

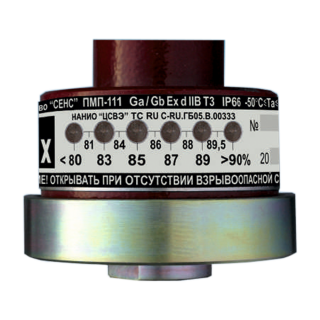

ПМП-111 датчики-индикаторы уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Описание

Датчики-индикаторы уровня ПМП-111 предназначены для индикации относительного заполнения резервуара посредством встроенной в корпус датчиков светодиодной шкалы.

ПМП-111 - устанавливаются на боковую стенку контейнеров-цистерн для перевозки СУГ (сжиженные углеводородные газы). Индицируют заполнение в диапазоне 80 ... 90 % от полного объема. Применяются для контроля переполнения резервуара.

Устройство и принцип работы

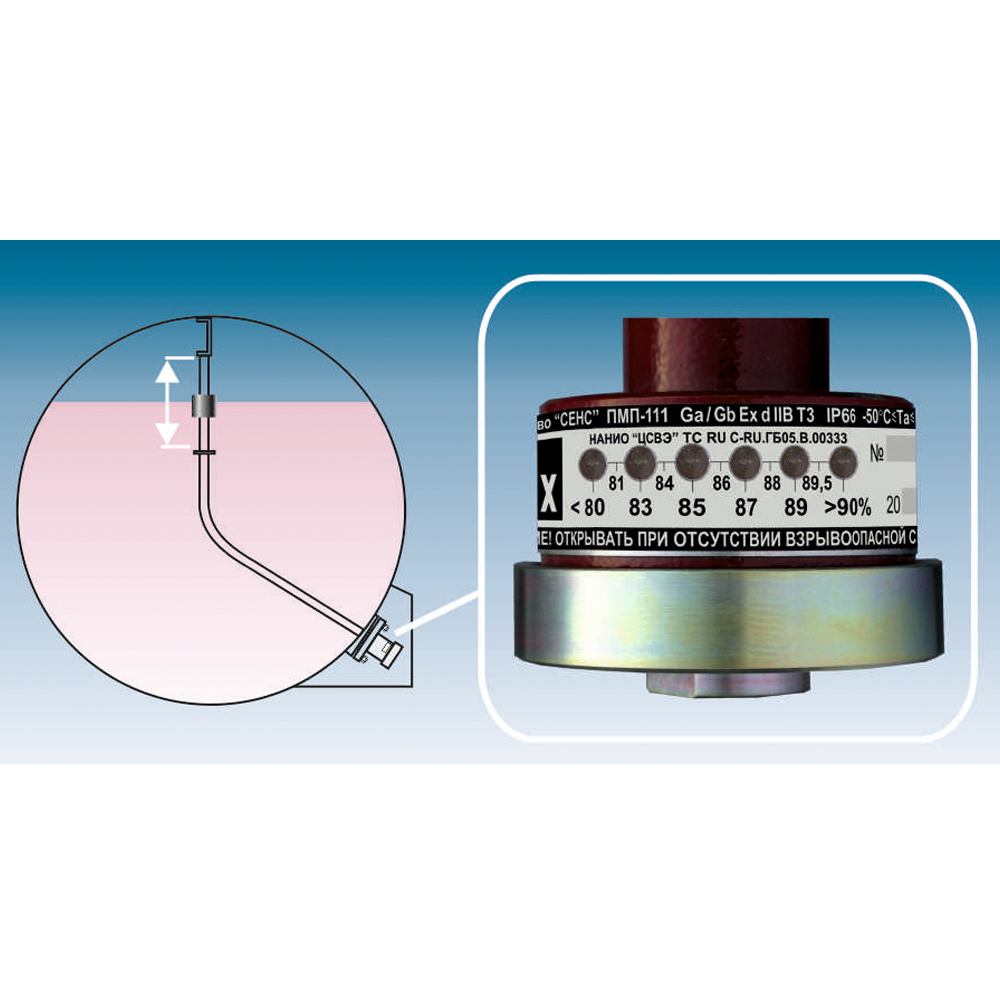

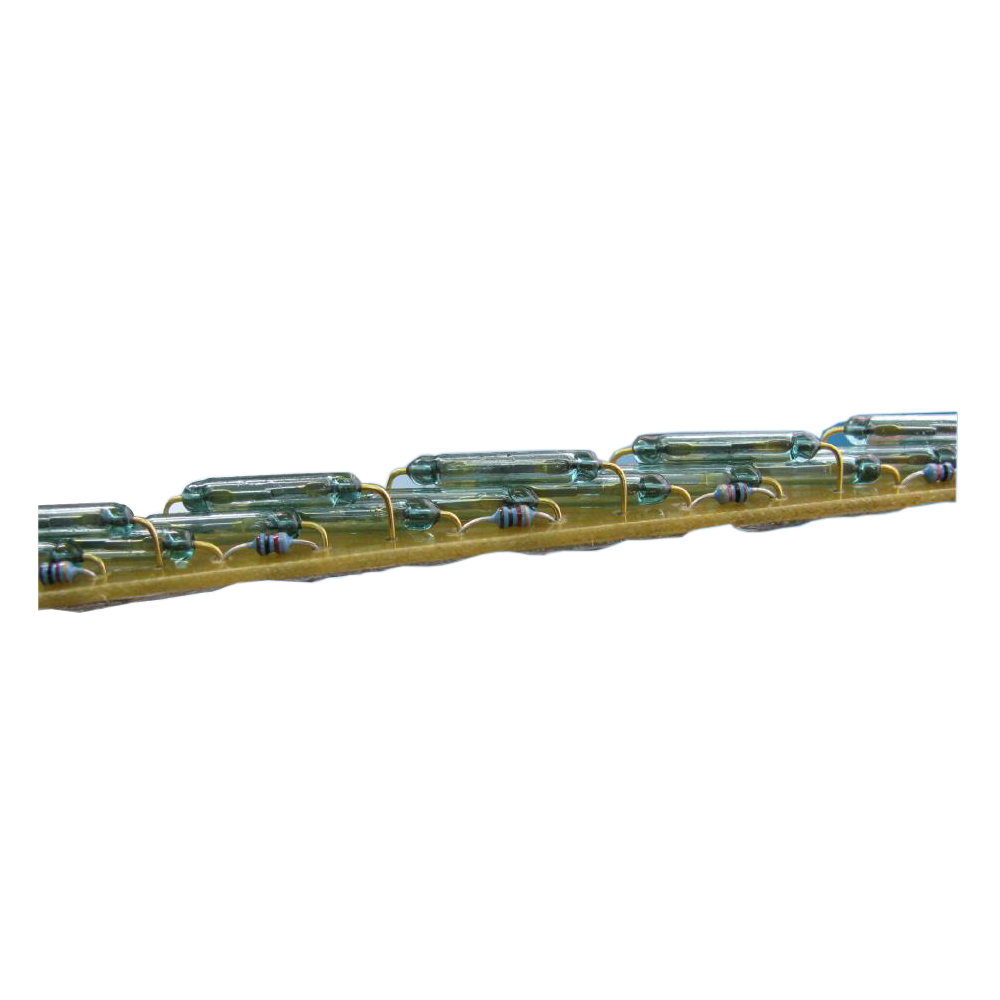

Датчики-индикаторы уровня ПМП-111 состоят из направляющей – трубы (сталь 12Х18Н10Т), по которой свободно перемещается поплавок с магнитом, и корпуса (сталь 09Г2С). Направляющая датчика изогнута, крепится изнутри резервуара (рисунок 1). Корпус датчика крепится к фланцу снаружи резервуара. В корпусе установлена плата контроллера. На наружной цилиндрической части корпуса находится светодиодная шкала. Питание датчика осуществляется от литиевого элемента, который размещается во внутреннем отсеке корпуса. В направляющей находится плата с герконами и резисторами.

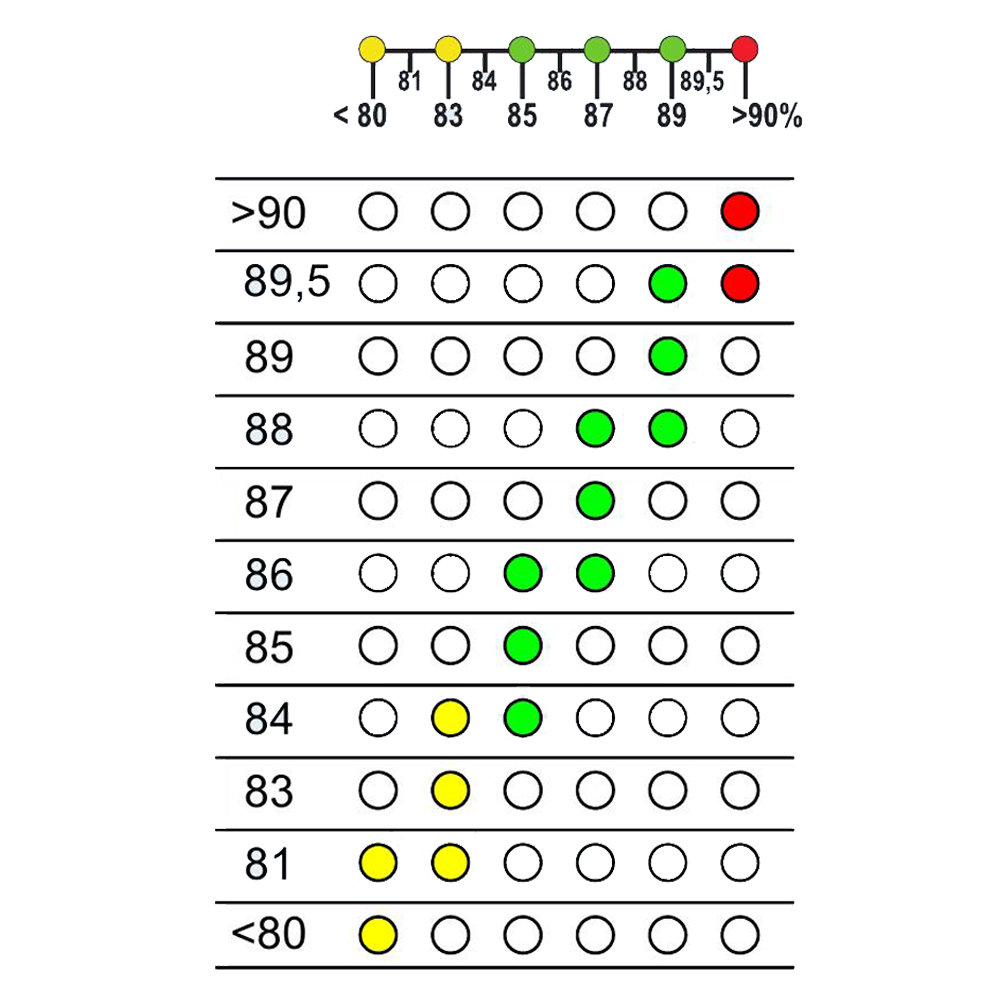

Поплавок с магнитом перемещается по направляющей и вызывает замыкание герконов, которые соединены по схеме резистивного делителя напряжения. Контроллер зажигает шкалу из шести светодиодов, индикация 11-ти контрольных уровней достигается за счет одновременного горения двух соседних светодиодов. Для лучшего восприятия, светодиоды разного цвета расположены по принципу светофора.

Питание датчиков ПМП-111 осуществляется от литиевого элемента, который находится во внутреннем отсеке корпуса под съемной резьбовой крышкой. Светодиоды загораются в импульсном режиме, чем достигается длительный срок службы элемента питания – не менее 3-х лет непрерывной работы, после чего он может быть заменен.

Технические характеристики

Основная погрешность ±2 мм
Температура контролируемой среды -50...+60°С
Давление контролируемой среды Не более 2,5 МПа
Материалы изготовления Сталь 12Х18Н10Т, сталь 09Г2С
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Питание =3 В
Вес 1 кг (1 м) - направляющая; 3,5 кг - фланец Ду 50; 1,5 кг - корпус

Структура обозначения, пример заказа

ПМП-111
X
X
Фл. 2-50-25
D48x5Dxd21

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип крепежного фланца и место его установки (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Диапазон измерения уровня, м (согласуются при заказе)

Длина направляющей , м (согласуются при заказе)

Наименование модели

Варианты исполнений

Варианты исполнения датчиков-индикаторов уровня ПМП-111 предусматривают:

  • форму и длину направляющей, рассчитываемые под конкретный резервуар;
  • тип крепежного фланца и место его установки  - согласуются при заказе.
