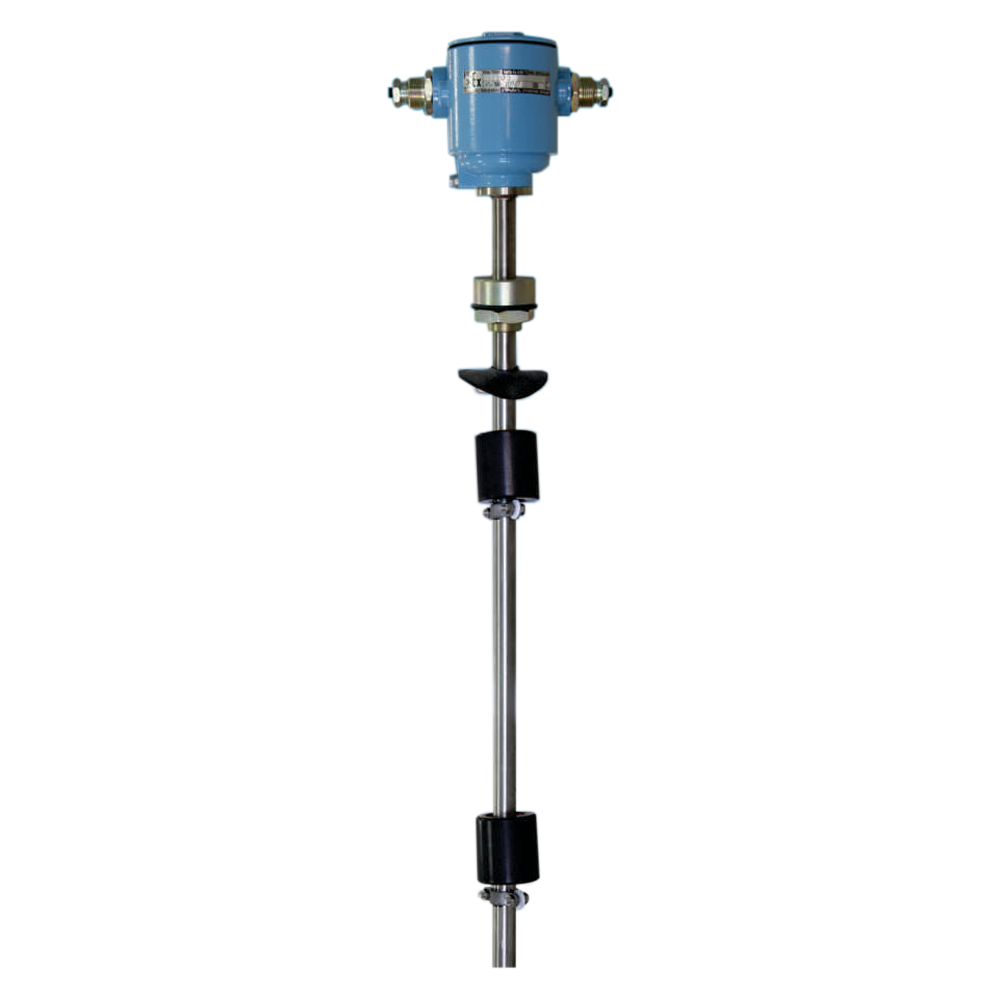

ПМП-185 датчики уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Поплавковые магнитные датчики уровня ПМП-185 предназначены для контроля уровня жидких сред, в том числе взрывоопасных, при технологических операциях и системах автоматического управления и сигнализации.

Магнитные датчики уровня ПМП-185 могут применяться как в составе систем измерительных «СЕНС», так и в других системах автоматизации, поддерживающих протокол «СЕНС» или Modbus RTU (с применением адаптеров):

Для предотвращения переполнения резервуаров.
Автоматического поддержания (регулирования) уровня.
Контроля минимального уровня (предотвращения «сухого» хода перекачивающего насоса).
Контроля герметичности двухстенных резервуаров по понижению уровня в расширительном баке.
Контроля уровня в резервуарах очистных систем.
Контроля затопления помещений и др.

Особенности датчиков уровня ПМП-185:

От 1 до 14 контролируемых уровня.
Число поплавков - 1...7.
Средний срок службы - 15 лет.

Устройство, принцип работы: магнитные поплавковые уровнемеры ПМП-185 состоят из корпуса, направляющей, на которой устанавливаются: устройство крепления, поплавки и ограничители хода поплавков.

Контроль уровней в поплавковых датчиках уровня ПМП-185 основан на изменении сопротивления переменного резистора. Переменный резистор образуется последовательным соединением герконовых плат двумя проводами. Сопротивление резистора изменяется от нуля до максимального значения. Когда уровень жидкости минимален (все поплавки лежат на нижних хомутах), образованная резисторами цепь, имеет максимальное сопротивление.

При повышении уровня поплавки будут поочередно всплывать, замыкая контакты герконов, которые будут шунтировать резисторы, и общее сопротивление цепи будет уменьшаться. При этом сначала замкнется НЗ геркон (плата с нормально-замкнутыми герконами) - при отрыве поплавка от нижнего хомута. Затем замкнется НР геркон плата с нормально разомкнутыми герконами)- при достижении поплавком верхнего хомута.

В блоке обработки сигнала контроллером измеряется сопротивление цепи, который передает цифровое значение уровня на вторичные приборы по трехпроводной линии связи-питания.

Технические характеристики

Диапазоны измерений	100...6000 мм (100...5000 мм - для исполнений, устойчивых к агрессивным средам)
Основная погрешность	±2 мм
Выходные сигналы	RS485
Температура контролируемой среды	-50...+60°С
Давление контролируемой среды	Не более 1,6; 2,5; 4; 5,5; 6,3; 7 МПа (определяется типом поплавка)
Материалы изготовления	Сталь 09Г2С с покрытием; сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP66
Питание	=12 В

Структура обозначения, пример заказа

ПМП-185

2КВ

УКМ10

НЖ

Ф2-50-25

L3500

D48x50x21

1L150-2L200-3L350-4L2800-НР

Число контрольных уровней, размеры, направление срабатывания (подробнее - в «Руководстве по эксплуатации»)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Вариант исполнения датчиков уровня, устойчивый к агрессивным средам (при стандартном варианте исполнения - не указывается)

Длина направляющей, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Комплекты монтажных частей кабельных вводов, только для кабельного ввода D12 (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Количество и тип кабельных вводов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Литой тип корпуса (сварной тип корпуса - не указывается)

Наименование модели

Стандартный комплект поставки

Преобразователь магнитный поплавковый ПМП-185.
Устройство крепления преобразователя.
Паспорт.
Руководство по эксплуатации.

Скачать документацию

ПМП преобразователи поплавковые магнитные. Общие сведения.

ПМП-185 преобразователь магнитный поплавковый. Руководство по эксплуатации.

ПМП-185 преобразователь магнитный поплавковый. Опросный лист.
