ПМП-116 датчики-индикаторы уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Описание

Датчики-индикаторы уровня ПМП-116 предназначены для визуального контроля относительного заполнения резервуара с интервалом 10 % от полного объема и применяется для стационарных резервуаров и транспортных цистерн в нефтедобывающей, нефтяной, нефтегазовой, химической, водной, коммунально-хозяйственной, пищевой и других отраслях промышленности.

Измеряемая среда
Нефть, светлые нефтепродукты, бензин, дизельное топливо, авиационный керосин, сжиженные углеводородные газы (пропан - бутан), диметилэфир, одорант, аммиак, двуокись углерода, кислоты, щелочи, спирты, вода, питьевая вода, масла, газовый конденсат и др.

Устройство и принцип работы ПМП-116
Датчики-индикаторы уровня ПМП-116 состоят из направляющей - трубы Ø18 (сталь 12Х18Н10Т), приваренной к стальному цилиндрическому корпусу (сталь 09Г2С). По направляющей свободно перемещается поплавок с магнитом. Датчик крепится к верхней стенке (крышке, люку) резервуара, с наружной стороны (рисунок 1).

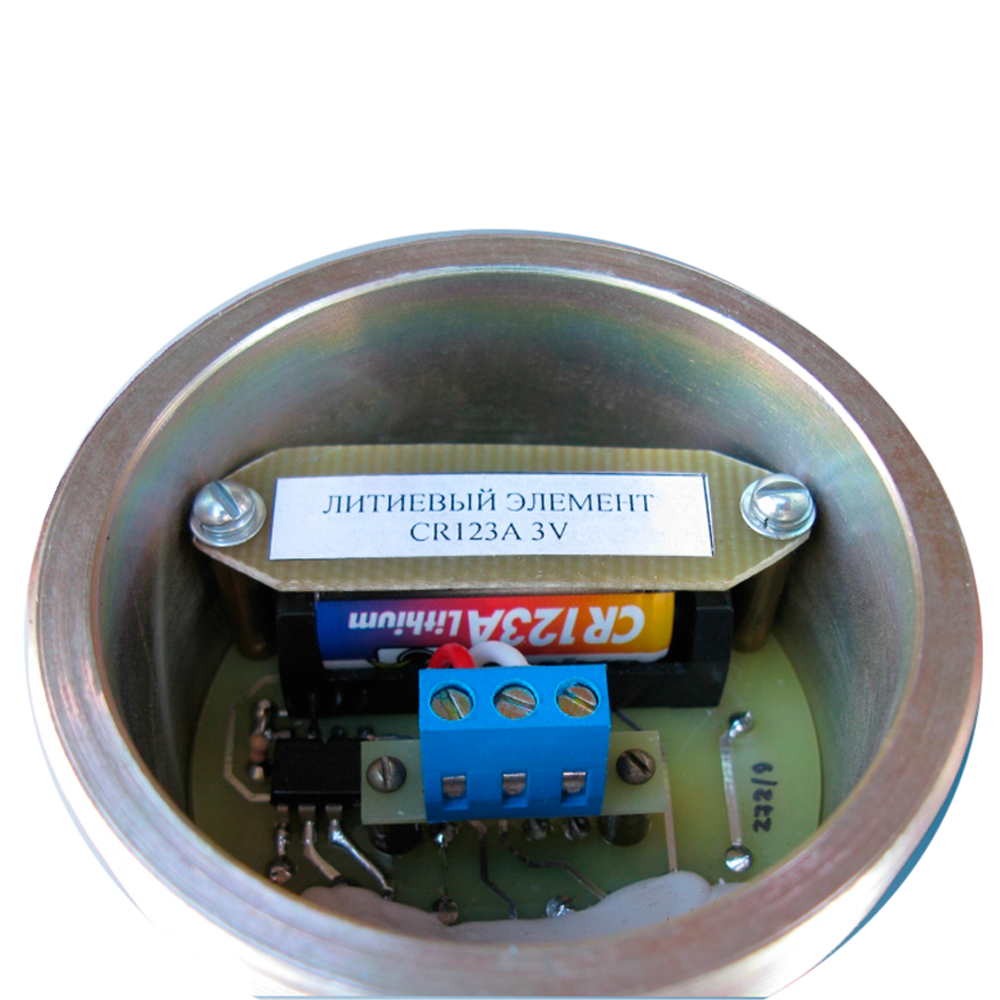

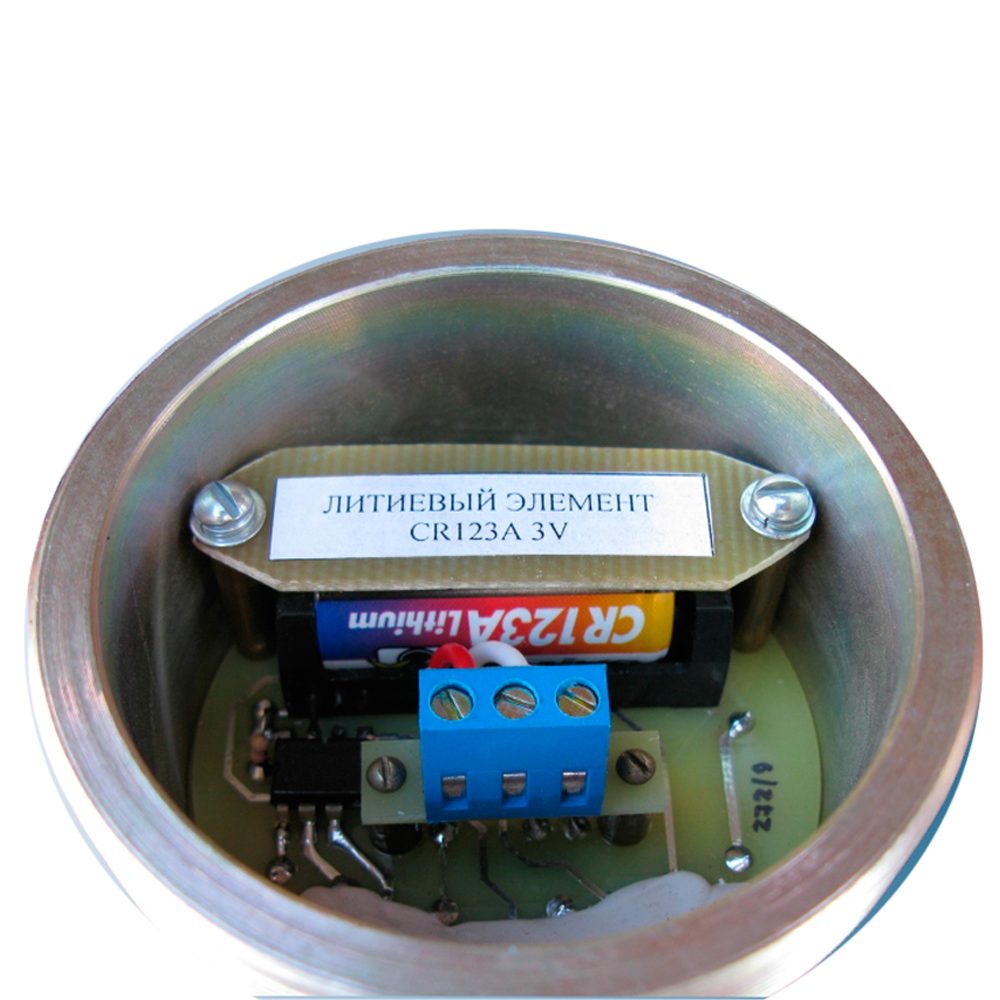

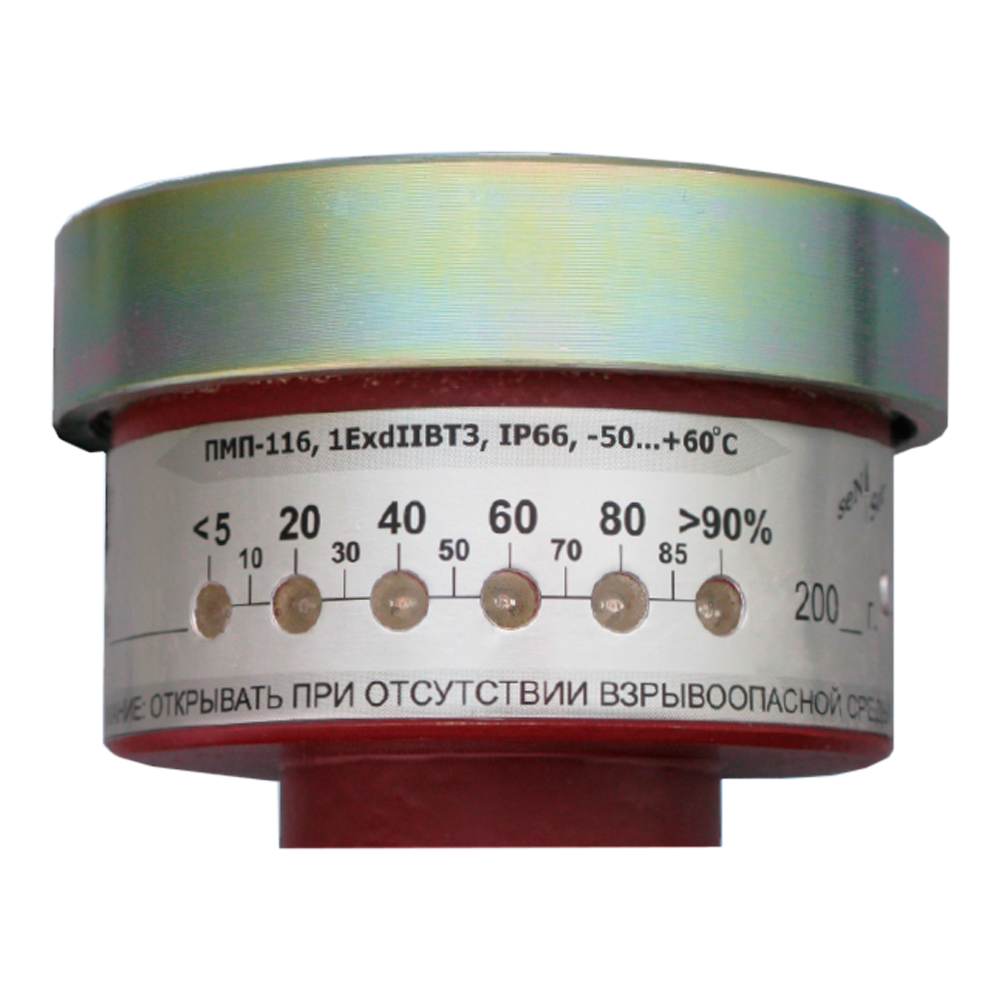

В корпусе установлена плата контроллера. На корпусе находится светодиодная шкала. Питание датчиков осуществляется от литиевого элемента, который размещается во внутреннем отсеке корпуса (рисунок 2).

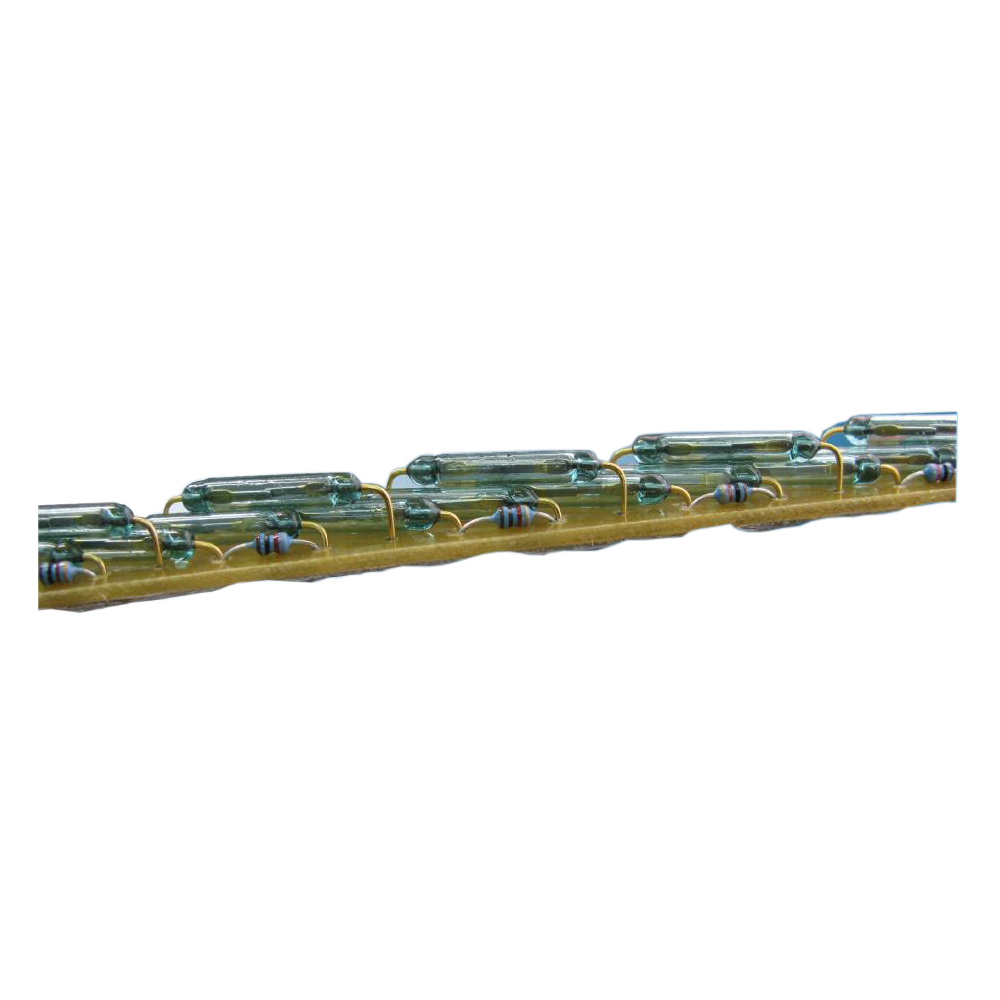

В направляющей находится плата с герконами и резисторами, которые соединены по схеме резистивного делителя напряжения. Поплавок магнитного датчика-индикатора ПМП-116 перемещается по направляющей и вызывает замыкание герконов, установленных на плате. Выходное напряжение платы герконов изменяется дискретно, пропорционально заполнению резервуара.

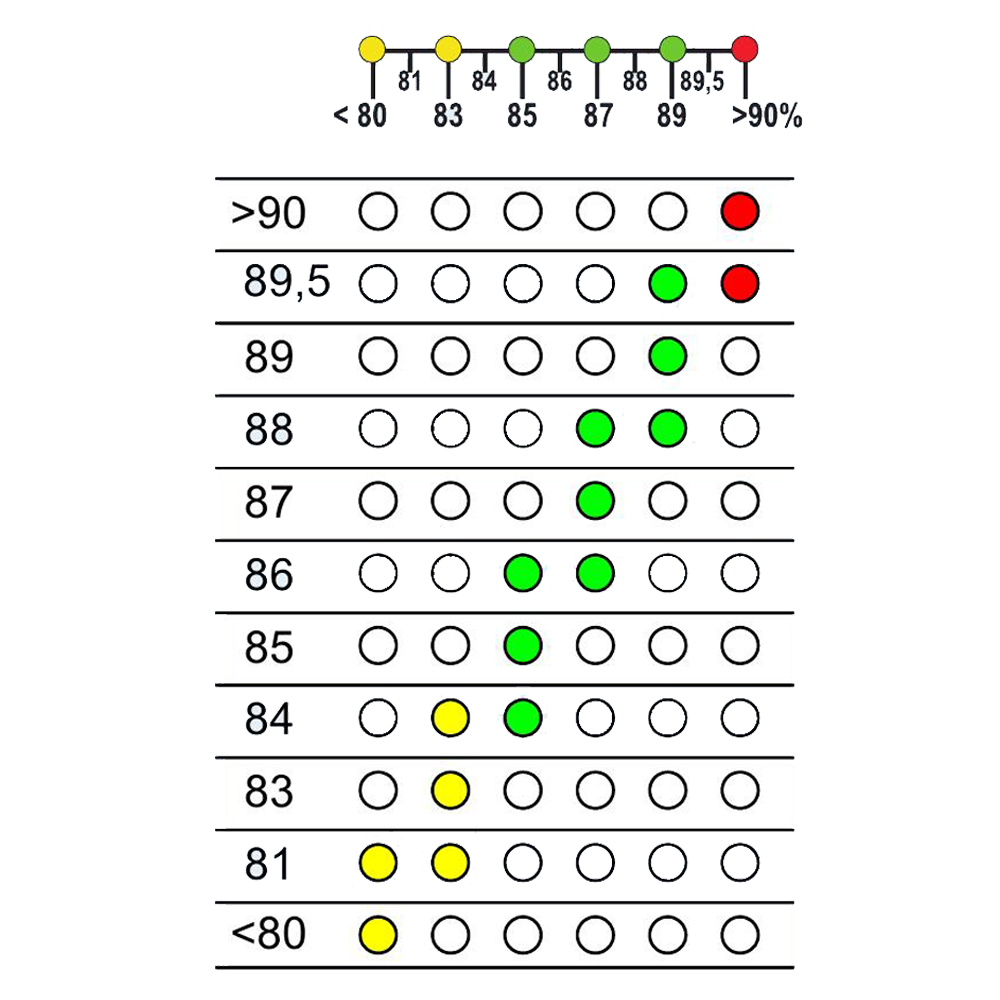

Контроллер, расположенный в корпусе, зажигает шкалу из шести светодиодов. Индикация 11-ти контрольных уровней осуществляется путем использования одновременного горения двух соседних светодиодов. Светодиоды загораются в импульсном режиме, чем достигается длительный срок службы элемента питания – не менее 3-х лет непрерывной работы.

Технические характеристики

Диапазоны измерений 6000 мм (2000 мм - транспортный вариант)
Основная погрешность ±2 мм
Температура контролируемой среды -50...+60°С
Давление контролируемой среды Не более 2,5 МПа
Материалы изготовления Сталь 12Х18Н10Т, сталь 09Г2С
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Питание =3 В
Вес 1 кг (1 м) - направляющая; 3,5 кг - фланец Ду 50; 1,5 кг - корпус

Структура обозначения, пример заказа

ПМП-116
НЖ
Ф
М27
ВТ60
D4000-hr500-ht1000
D48x50x21
(5-90)%

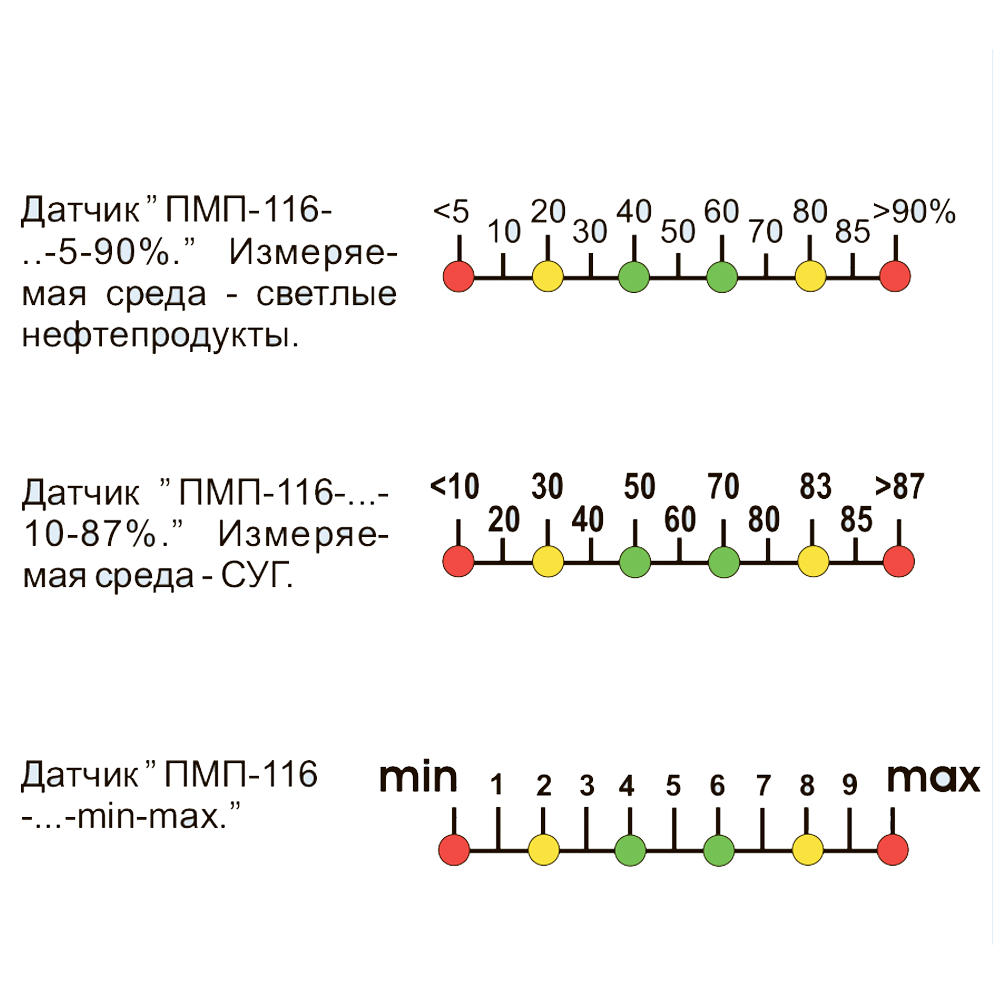

Вид шкалы: диапазон (5-90)% от H(D); диапазон (min-max); диапазон (10-87)% от H(D)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Параметры направляющей: Н - высота (или D - диаметр) резервуара, hr - высота горловины резервуара; ht - возвышение над резервуаром для охлаждения корпуса, мм

Исполнение с втулкой ВТ60

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Материал направляющей, контактирующий со средой (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели
