ПМП-119 датчики-индикаторы уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Цена (без учета НДС): По запросу руб.

Описание

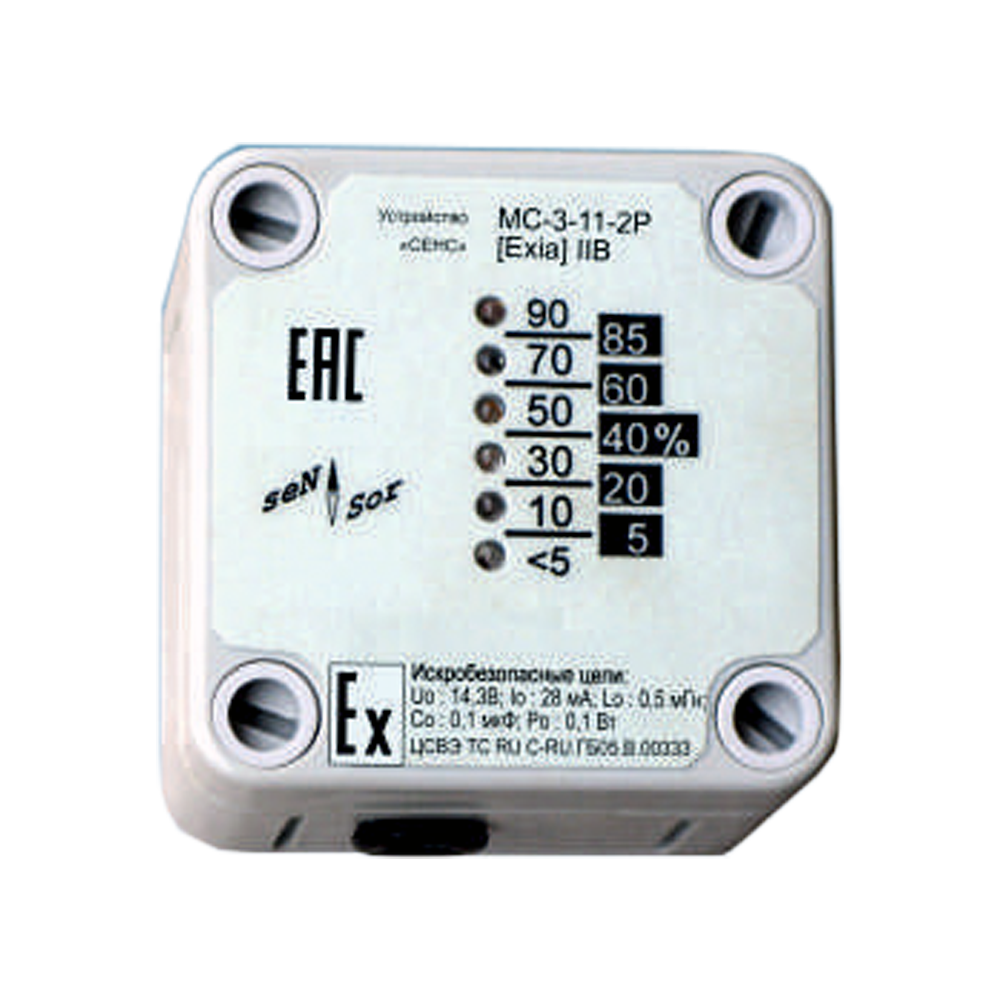

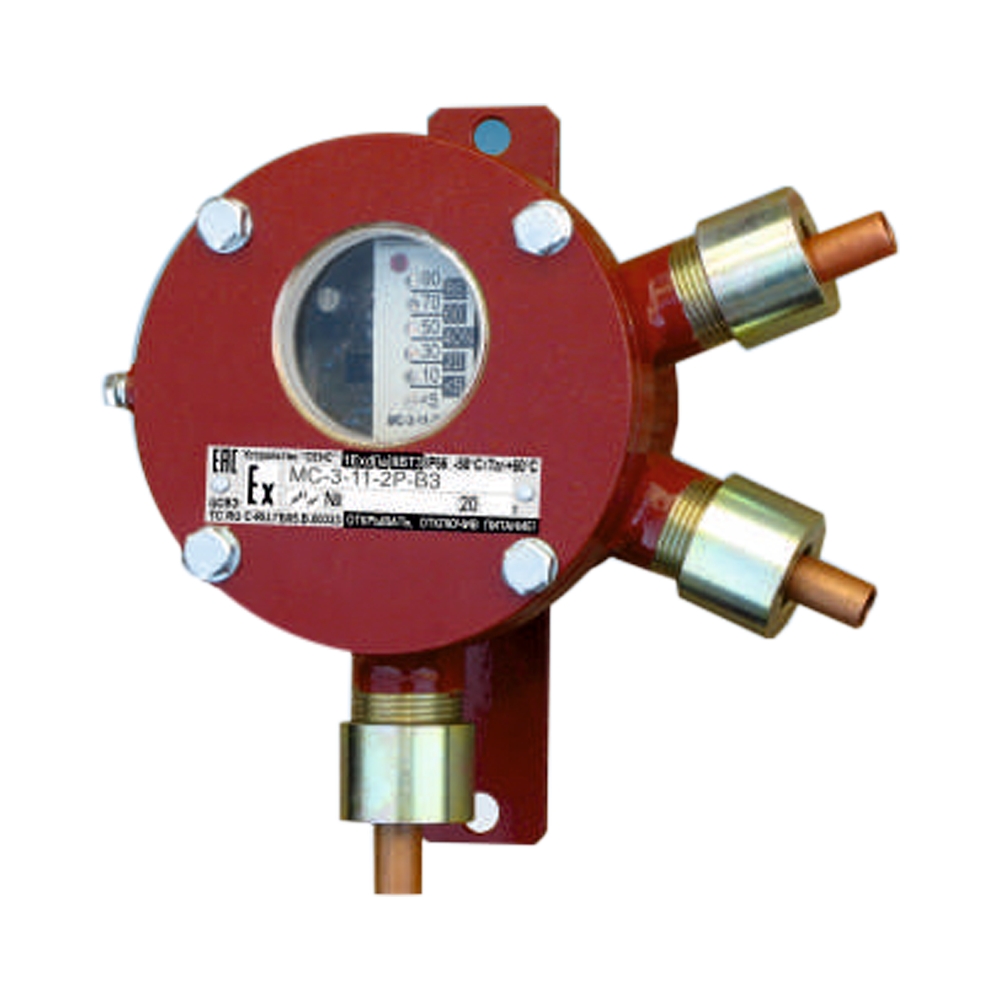

Датчики-индикаторы уровня поплавковые магнитные ПМП-119 в комплекте с сигнализатором МС-3-11-2Р или МС-3-11-2Р-ВЗ предназначены для индикации относительного заполнения резервуара. Сигнализаторы оснащены релейными выходами, срабатывающими при достижении нижнего и верхнего контрольных уровней, которые могут использоваться в системах автоматики.

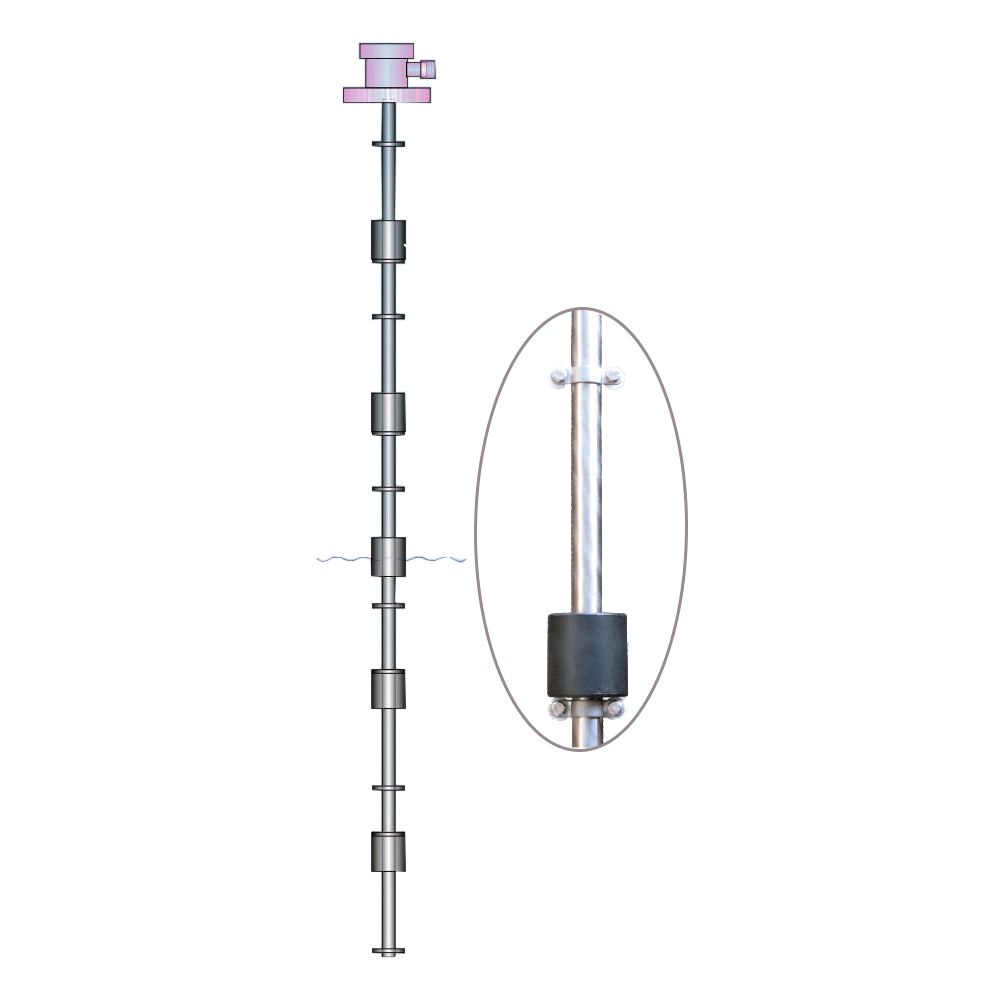

Устройство, принцип работы: поплавок с магнитом перемещается по направляющей датчика-индикатора ПМП-119 и вызывает замыкание герконов, которые соединены по схеме резистивного делителя напряжения. Контроллер зажигает шкалу из шести светодиодов, индикация 11-ти контрольных уровней достигается за счет одновременного горения двух соседних светодиодов. Для лучшего восприятия, светодиоды разного цвета расположены по принципу светофора. Переключение выходных реле происходит на крайних (нижнем и верхнем) и предшествующих им уровнях.

Технические характеристики

Диапазоны измерений 1000...6000 мм
Основная погрешность ±5 мм
Выходные сигналы Релейный
Температура контролируемой среды -50...+60°С
Материалы изготовления Сталь 09Г2С с покрытием, сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

ПМП-119
НЖ
УКМ10
М27
INV
h5000
h2500
(5-90)%

Вид шкалы: диапазон (5-90)% от H(D); диапазон(<5-95)% от H(D); диапазон (5-95)% от Н(D); диапазон (min-max)%; диапазон min-max

H-высота горловины резервуара, мм

H-высота или d-диаметр резервуара, мм

Положение на резервуаре (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип кабельных вводов, наличие устройств крепления защитных оболочек (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели
