РСУ-4 сигнализаторы уровня микроволновые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Тип контролируемой среды: Сыпучая

Маркировка взрывозащиты: Нет

Описание

Микроволновой сигнализатор уровня РСУ-4 предназначен для контроля пороговых уровней сыпучего продукта в бункерах, используется как датчик подпора в самотёках, головках и башмаках норий (в том числе сдвоенных), сбросных коробах цепных конвейеров и т. д.

Сигнализатор РСУ-4 работает как концевой выключатель в любых релейных или пусковых электроцепях напряжением от 20 до 250 В переменного или постоянного тока. Соединяется последовательно с пускателем, клапаном и т. д., пропуская через себя ток до 400 мА. Защищён от короткого замыкания в цепи нагрузки.

Начальное состояние РСУ-4 ("замкнут" или "разомкнут") задаётся встроенным переключателем. При достижении продуктом места установки датчика его состояние меняется на противоположное.

Принцип действия сигнализатора РСУ-4

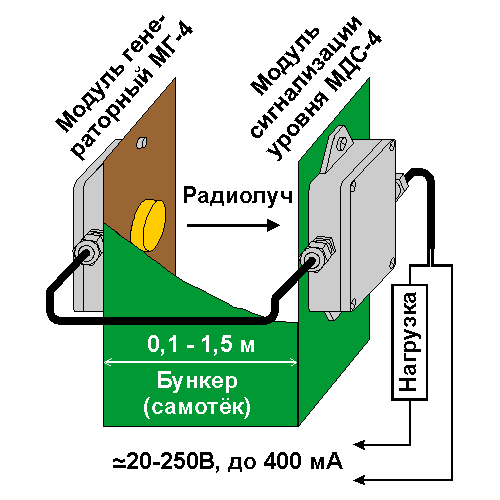

Работа прибора основана на ослаблении продуктом уровня радиосигнала, проходящего от микроволнового генератора МГ-4 до приёмника, расположенного в модуле МДС-4. Генератор МГ-4 и модуль МДС-4 устанавливаются на противоположные стенки контролируемого объекта. Все сыпучие вещества в опредёленной степени пропускают микроволновый луч. Чувствительность датчика уровня сигнализатора РСУ-4 регулируется так, чтобы он не срабатывал на слой "налипания", толщина которого может составлять от 10 до 500 мм в зависимости от влажности и плотности контролируемого продукта, содержания в нем металлических примесей и т. д.

Технические характеристики

Диапазоны измерений От 10 до 150 см (расстояние между модулем сигнализации уровня МДС-4 и модулем генераторным МГ-4)
Выходные сигналы Релейный
Температура контролируемой среды ‑40...+40°С
Исполнение по степени защиты IP54
Питание =24 В, ~220 В
Вес В упаковке: до 0,6 кг

Стандартный комплект поставки

  • Модуль сигнализации уровня МДС-4 - 1 шт.
  • Модуль генераторный МГ-4 - 1 шт.
  • Вставка полиуретановая ВПУ-15 – 2 шт.
  • Саморез 3,8х16 – 4 шт.
  • Паспорт – 1 шт.
  • Ящик упаковочный – 1 шт.
