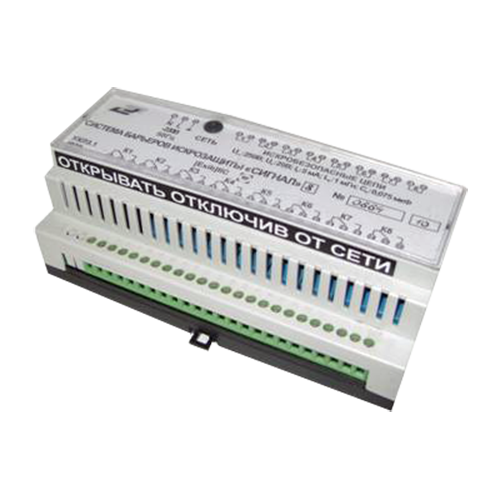

СИГНАЛ система барьеров искрозащиты

Скачать PDF

Тип: Стационарный/Многоканальный

Маркировка взрывозащиты: 1ExibIICT6

Цена (без учета НДС): По запросу руб.

Описание

Барьеры искрозащиты Сигнал предназначены для обеспечения искробезопасности цепей электроконтактных приборов. Используется для защиты манометров, термометров и прочих устройств, имеющих переключающиеся контакты и работающих без использования электроэнергии, например: СУГ-М, РОС-400, ДРУ-1ПМ. Также барьеры искрозащиты Сигнал подходят для обустройства пожарной сигнализации и автоматической системы пожаротушения.

Устройство барьеров искрозащиты Сигнал

Барьеры искрозащиты Сигнал относятся к токоограничительным устройствам, служащим в качестве разделительного элемента между искробезопасными и искроопасными цепями датчиков. Конструкция включает в себя от 1 до 8 барьеров искрозащиты, собранных на платах AI-A8. Соответственно, возможно подключение до 8 датчиков и внешних исполнительных реле.

В состав системы входят:

  • Блок барьеров искрозащиты (от 1 до 8 барьеров).
  • Исполнительные реле по каналам К1...К8.
  • Индикация светодиодами по каналам VD1...VD8.
  • Индикация светодиодами при срабатывании любого канала VD9.
  • Реле общее (срабатывание любого канала) К9.
  • Линии связи.

Обратите внимание – в случае применения системы Сигнал в средствах пожарной сигнализации, в ее состав включаются датчики пожарной сигнализации. Система обеспечивает искробезопасность цепей датчиков и имеет выходные искробезопасные цепи уровня «ib».

Технические характеристики

Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP20
Питание ~220 В
Вес 3,0 кг

Структура обозначения, пример заказа

Система «Сигнал»
5

Количество барьеров искрозащиты

Обозначение модели

Стандартный комплект поставки

  • Система «Сигнал».
  • Паспорт.
  • Руководство по эксплуатации.

Дополнительная комплектация, опции

  • Датчик ИП105-2/1 - количество по заказу (для случая применения системы в средствах пожарной сигнализации).

Скачать документацию

СИГНАЛ система барьеров искрозащиты. Руководство эксплуатации.



Чтобы правильно подобрать барьеры искрозащиты Сигнал, узнать стоимость системы барьеров искрозащиты Сигнал или купить систему Сигнал, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
