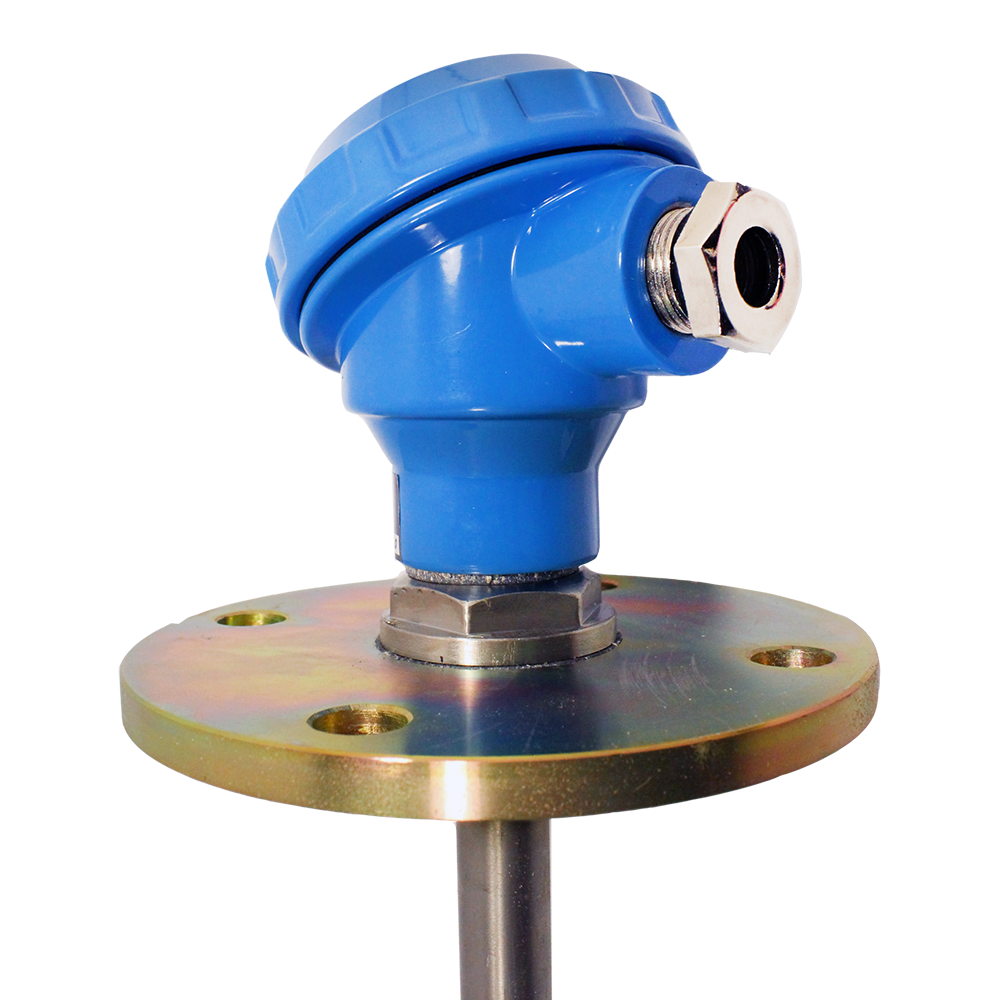

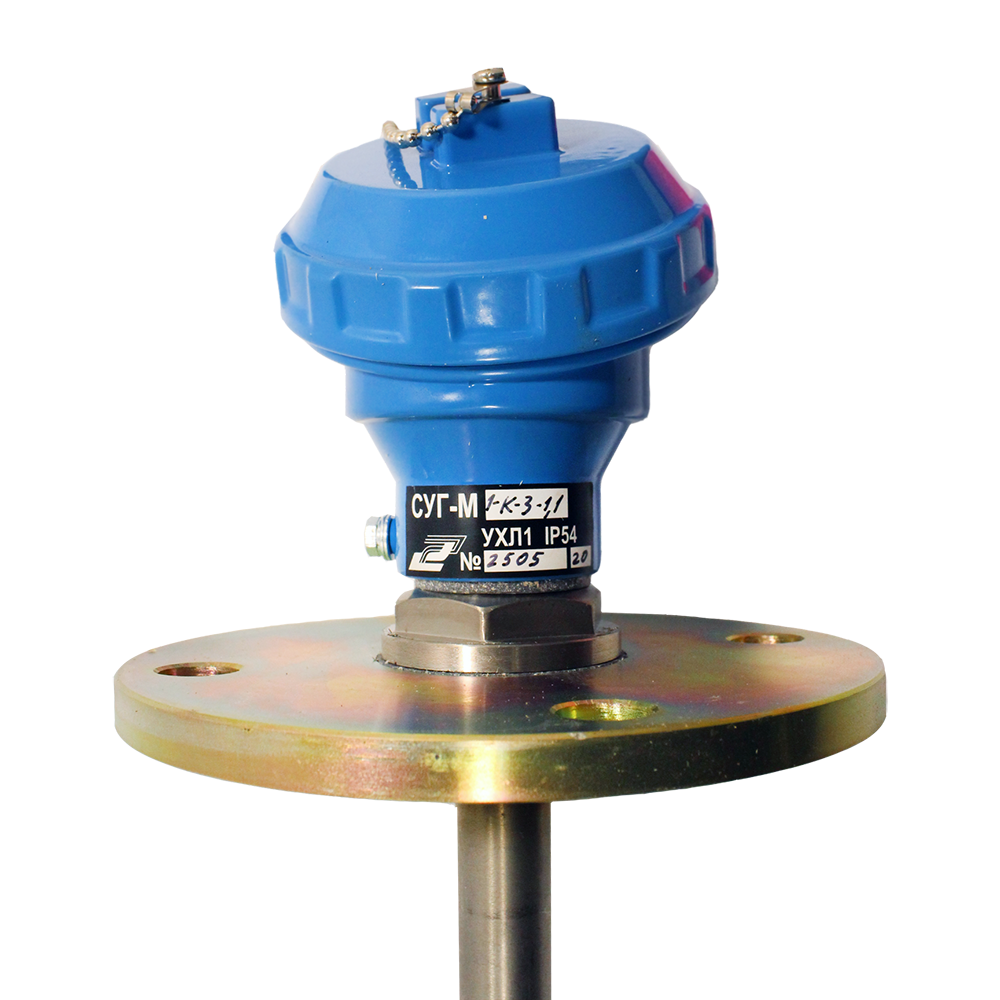

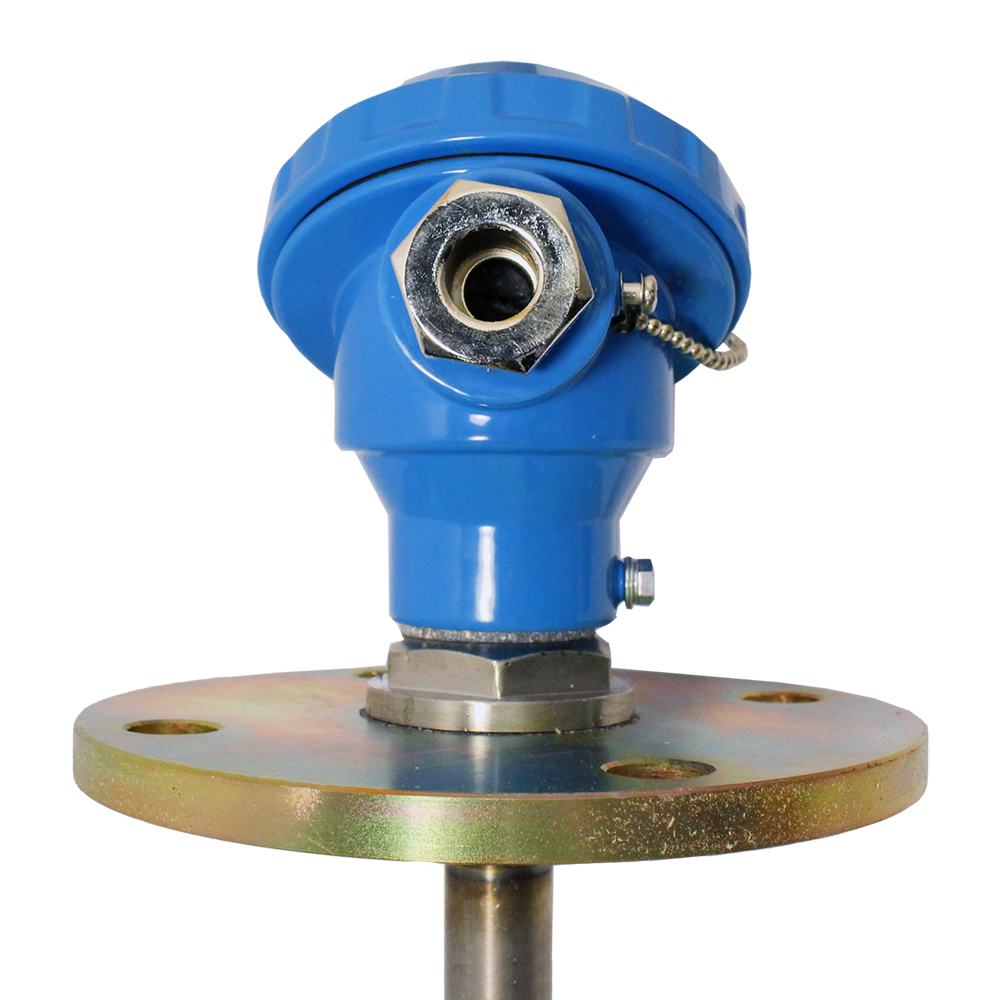

СУГ-М сигнализаторы уровня жидкости поплавковые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

СУГ-М предназначен для выдачи электрического дискретного сигнала о положении уровня жидкости или о положении уровня раздела двух несмешивающихся жидкостей в аппаратах и резервуарах технологических установок, в т. ч. объектах атомной энергетики (ОАЭ).

СУГ-М предназначен для установок вне взрывоопасных зон помещений. Сигнализатор уровня, при работе в комплекте с блоком барьеров искрозащиты СИГНАЛ ТУ 4372-017­42334258-99 с уровнем взрывозащиты «ExibIICT6» или другим барьером взрывозащиты для контактных датчиков, может быть использован в технических аппаратах, где возможно образование взрывоопасных смесей.

Сигнализаторы СУГ-М исполнения для ОАЭ относятся к элементам нормальной эксплуатации (УСНЭ), классу безопасности 4Н по ПНАЭ г-01-011-97. Сигнализаторы исполнения для ОАЭ по сейсмостойкости относятся к категории IIб по НП-031-01.

По устойчивости к механическим воздействиям СУГ-М соответствует группе N3 по ГОСТ Р52931.

Особенности СУГ-М

Сигнализаторы СУГ-М имеют четыре основные модификации:

  • СУГ-М1 с жёстким чувствительным элементом и сигнализаторы уровня СУГ-М3 с гибким чувствительным элементом предназначены для контроля уровня жидких сред.
  • СУГ-М2 с жёстким чувствительным элементом - для контроля уровня жидкости или уровня раздела жидких сред.
  • СУГ-М1-Г с жестким чувствительным элементом предназначены для горизонтальной установки.

Параметры варьируются в зависимости от вариантов исполнения:

  • Длина погружаемой части сигнализатора L: жесткая конструкция 0,1-3,0 м; гибкая конструкция 3,0-10,0 м.
  • Число точек контроля: 1…5 (для СУГ-М1, СУГ-М2); 1…4 (для СУГ-М3); 1 (для СУГ-М1-Г).
  • Расстояние между точками контроля: минимальное - в пределах габаритных размеров поплавка; максимальное - в пределах разности верхнего и нижнего измеряемых уровней.
  • Нагрузка на контакты выходного реле вторичного прибора (при мощности коммутации не более 10 ВА): ток, А 10-6...0,5. Напряжение, В: на индуктивной нагрузке 5*10-2...36; на активной нагрузке до 100.
  • Дифференциал срабатывания: не более 10 мм.
  • Нестабильность срабатывания: ±5 мм.

Детали сигнализаторов уровня жидкости СУГ-М, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или лучше стали 12Х18Н10Т.

Устройство и принцип работы СУГ-М

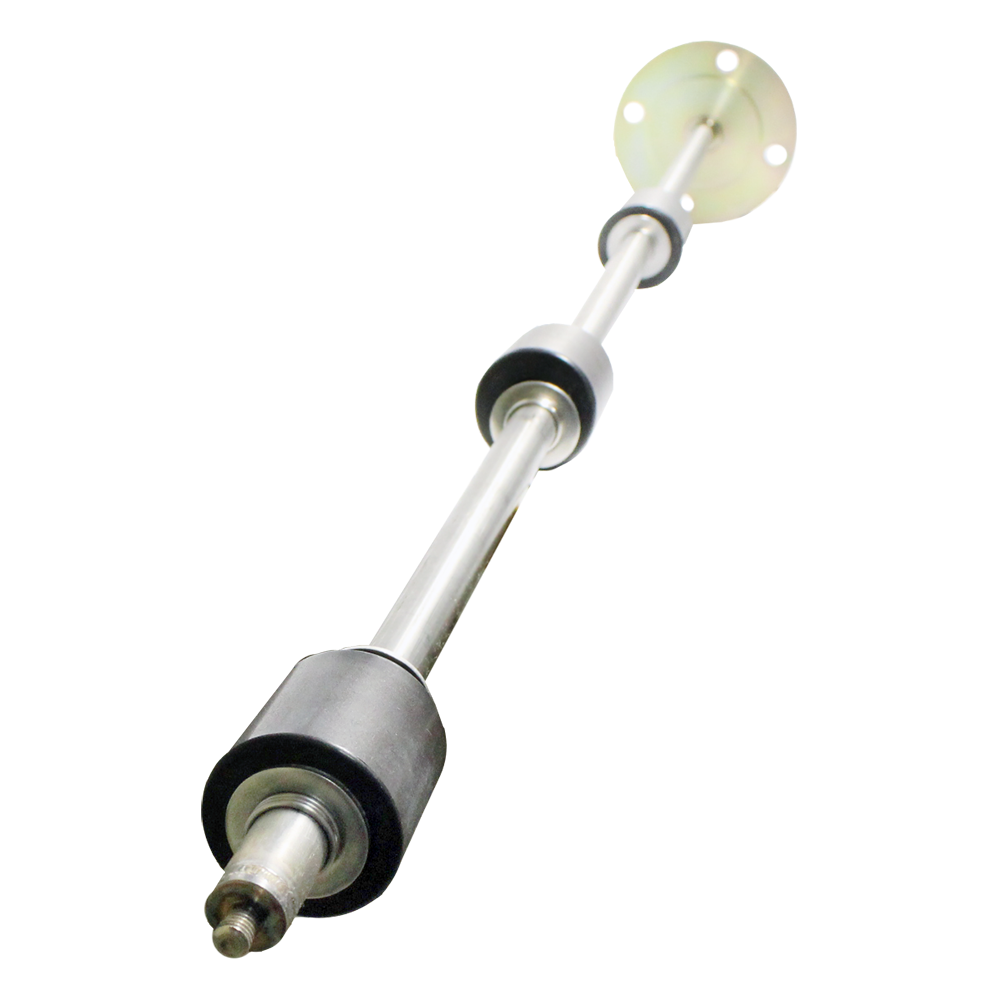

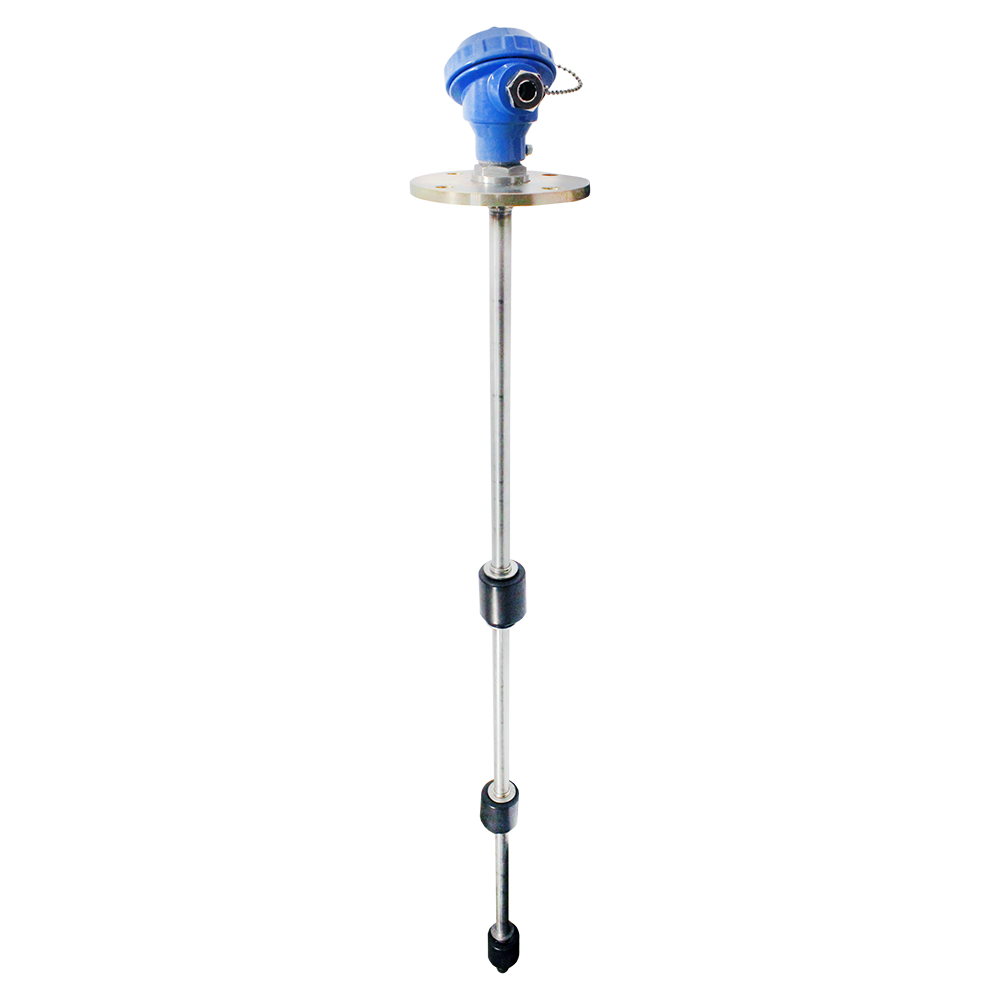

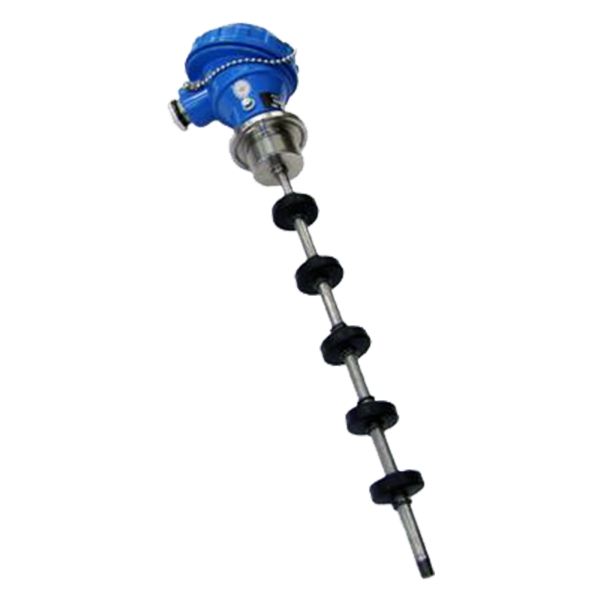

Сигнализаторы СУГ-М1, СУГ-М2, СУГ-М3, СУГ-М1-Г состоят из корпуса, направляющей трубы с магнитоуправляемыми контактами (герконами), поплавков с магнитами и скоб:

  • Количество герконов определяется количеством дискретно контролируемых уровней (не более пяти).
  • Контролируемые уровни определяются местом установки герконов.
  • Диапазон контролируемого уровня ограничивается установкой скоб.

Принцип действия СУГ-М следующий: поплавок при изменении положения уровня жидкости перемещается по направляющей трубе. При достижении поплавком контролируемого уровня, разомкнутый геркон, попадая в магнитное поле постоянного магнита поплавка, замыкается и выдает релейный сигнал на вторичный прибор.

Технические характеристики

Температура контролируемой среды 60…+85°С (СУГ-М1, СУГ-М3, СУГ-М1-Г); -60…+125°С (СУГ-М2)
Давление контролируемой среды СУГ-М1: до 2,5 (25) МПа (кгс/см2)
СУГ-М2: от 1,6 (16) до 2,5 (25) МПа (кгс/см2)
СУГ-М3: до 1,0 (10) МПа (кгс/см2)
СУГ-М1-Г: до 2,5 (25) МПа (кгс/см2)
Материалы изготовления Сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP54
Вес Не более 5 кг (в зависимости от исполнения)

Структура обозначения, пример заказа

СУГ-М2
А
И
2
0,6
(0,2/0,5)
Ф
«Сигнал»

Наличие системы «Сигнал»

Наличие монтажного фланца

Расстояние до точек контроля, м

Длина погружной части, м

Количество точек контроля

Искробезопасное исполнение

Исполнение для ОАЭ

Наименование модели

Варианты исполнений

Условное обозначение
сигнализатора

Тип поплавка

Предельно допустимое
ра­бочее избыточ­ное давление,
МПа (кгс/см2)

Параметры контро­лируемой
жидкости

Диаметр проходного
сечения монтажного фланца

Темпе­ратура, °С

Плот­ность, г/см3

СУГ-М1

I

2,5 (25)

-60...+85

0,85

Ду 40

II

0,5

Ду 65

СУГ-М2

III

1,6 (16)

-60...+125

0,5

Ду 150

IV

2,5 (25)

0,6

Ду 100

СУГ-М3

II

1,0 (10)

-60...+85

0,5

Ду 65

СУГ-М1-Г

I

2,5 (25)

-60...+85

0,85

Ду 40 (штуцер М36х1,5)

Стандартный комплект поставки

  • Сигнализатор уровня СУГ-М (модель по заказу) - 1 шт.
  • Руководство по эксплуатации - 1 экз. (допуска­ется 1 экз. при поставке до 10 сигнализаторов в 1 адрес).
  • Паспорт - 1 экз.

Дополнительная комплектация, опции
