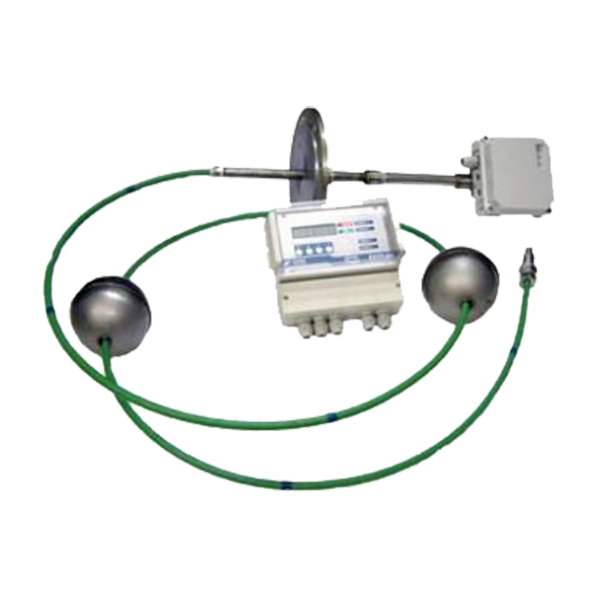

РУПТ-АМ уровнемеры поплавковые

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: 1ExibIIBT5, 1ExibIICT5

Цена (без учета НДС): По запросу руб.

Описание

Поплавковый уровнемер РУПТ-АМ используется для измерения уровня жидких сред и уровня их раздела, а также для определения температуры и объёма контролируемой среды. РУПТ-АМ предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами. Возможно применение устройства на производствах со взрывоопасными условиями.

Основные функции РУПТ-АМ:

  • Преобразование уровня и уровня раздела жидких сред в непрерывном режиме (вывод стандартного токового сигнала: 0-5 мА, 0-20 м мА или 4-20 мА).
  • Определения температуры жидких сред с ненормированной точностью.
  • Определения объема контролируемой среды в резервуаре с ненормированной точностью (по данным градуировочной таблицы резервуара).
  • Выдача цифровой индикации одного из измеряемых параметров – уровня в мм, уровня раздела сред в мм, температуры в °С, объема в единицах, или всех перечисленных параметров в очередном порядке.
  • Воспроизведение визуальной и релейной (вида сухой контакт) сигнализации. Производится путем настройки пользователем 4-х аварийных уровней среды.
  • Передача полученных данных об измеряемых пара­метрах по каналам RS232 и RS485 на другие устройства.

РУПТ-АМ устанавливаются на объектах нефтехимии для проведения и автоматизации учетных и технологических операций. Могут быть установлены взамен пневматических буйковых уровнемеров типа УБ-П, РУП, ПИУП, УПП и др., а также буйковых уровнемеров Сапфир-22 ДУ.

Преимущества РУПТ-АМ:

  • Высокая точность и стабильность показаний.
  • Независимость показаний от температуры среды и окружающего воздуха.
  • Простота настройки при первоначальной установке и в эксплуатации.
  • Отсутствие пневматических линий и электропневмопреобразователей.
  • Вариация выходного сигнала не превышает аб­солютного значения предела допускаемой основ­ной погрешности.
  • Межповерочный интервал - 2 года.
  • Погрешность срабатывания сигнализации не более ±2 мм.
  • Дифференциал срабатывания сигнализации 5 мм.
  • Плотность контролируемой среды: 0,5 (500) г/см3 (кг/м3).
  • Разность плотностей верхней и нижней фаз при контроле уровня раздела сред не менее 0,1 г/см3.

При периодической поверке РУПТ-АМ не требуется слив жидкости и извлечение ПП из емкостей. Периодическую поверку в условиях эксплуатации допускается проводить без демонтажа устройства.

Устройство и принцип работы РУПТ-АМ

Конструктивно РУПТ-АМ состоит из преобразователя первичного (ПП) и преобразователя передающего (ППР). Имеет линейную возрастающую характеристику.

ПП имеет вид взрывозащиты «искробезопасная электрическая цепь», с уровнем взрывозащиты «взрывобезопасный», маркировку взрывозащиты «1ExibIIBT5 в комплекте РУПТ-АМ» или «1ExibIICT5 в комплекте РУПТ-АМ», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Преобразователь передающий имеет выходные искробезопасные электрические цепи уровня «ib», маркировку по взрывозащите «[Exib]IIC в комплекте РУПТ-АМ», соответствует требованиям ГОСТ Р 51330.10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

При изменении уровня контролируемой среды поплавок с магнитной системой перемещается по звукопроводному стержню первичного преобразователя (ПП). Первичный преобразователь преобразует изменение уровня контролируемой среды в информационный сигнал (последовательность токовых импульсов), который после усиления подается на преобразователь передающий (ППР).

ППР смонтирован на двух печатных платах, конструктивно размещенных в пластиковом корпусе настенного исполнения. ППР формирует напряжения, необходимые для работы всех узлов РУПТ-АМ, искробезопасное напряжение питания ПП, преобразует информацию, поступающую с ПП, в стандартный токовый сигнал, пропорциональный уровню среды, обеспечивает цифровую индикацию.

ППР обеспечивает также вычисление объема по данным градуировочной таблицы резервуара, хранение информации о настройках и калибровке в отсутствии питания и передачу информации об измеряемых параметрах по последовательному интерфейсу.

Технические характеристики

Диапазоны измерений Верхние пределы измерения уровня среды, м
ПП с жестким чувствительным элементом, (ж): 1,0; 1,6; 2,0; 2,5; 3,0
ПП с гибким чувствительным элементом, (г): 4,0; 6,0; 8,0; 10,0; 12,0; 16,0
Основная погрешность При преобразовании уровня (или уровня раздела) среды в стандартный токовый выходной сигнал: ±0,15%
При цифровой индикации при измерении уровня: ±2 мм
Выходные сигналы RS232, RS485, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Температура контролируемой среды -40...+80°С или -40...+120°С (в зависимости от исполнения элемента чувствительного ПП)
Давление контролируемой среды Для ПП с жестким чувствительным элементом: 1,6 МПа (4,0 МПа по требованию Заказчика); Для ПП с гибким чувствительным элементом: 0,2 МПа
Климатическое исполнение (диапазон рабочих температур) УХЛ1.1, УХЛ4.2
Исполнение по степени защиты IP54
Питание =12 В, =24 В, ~220 В
Вес ПП: 20 кг; ППР: 1,5 кг

Структура обозначения, пример заказа

РУПТ-АМ
2,3
Ж
0,98
4/20

Вид выходного сигнала

Количество поплавков: 1П - 1 поплавок; 2П - 2 поплавка

Плотность рабочей сре­ды, г/см3

Тип чувствительного элемента

Длина погружаемой части, м

Наименование модели

Варианты исполнений

Исполнение ПП уровнемера:

  • С одним поплавком - для измерения уровня раздела двух сред или одной среды.
  • С двумя поплавками - для одновременного измерения уровня и уровня раздела.

Исполнение чувствительного элемента:

  • Ж - с жестким чувстви­тельным элементом (от 1 до 3 м).
  • Г - с гибким чувствитель­ным элементом (от 4 до 16 м).

Скачать документацию

РУПТ-АМ уровнемеры поплавковые. Руководство эксплуатации.

РУПТ-АМ уровнемеры поплавковые. Опросный лист.



Чтобы правильно подобрать РУПТ-АМ, узнать стоимость уровнемеров РУПТ-АМ или купить РУПТ-АМ, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
