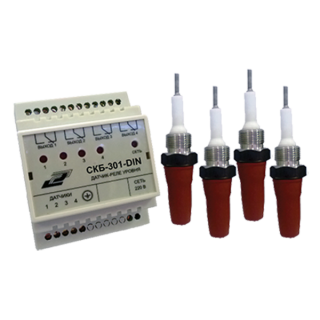

СКБ-301-DIN регуляторы-сигнализаторы уровня кондуктометрические микропроцессорные

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Кондуктометрический

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Описание

Микропроцессорный регулятор-сигнализатор уровня СКБ-301-DIN, предназначены для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей (до 500 кОм.) от одной до четырех точек контроля.

Микропроцессорный сигнализатор уровня СКБ-301-DIN выпускается взамен устаревшим сигнализаторам уровня РОС-301, РОС-301-DINЭРСУ-ЗР.

Сигнализатор уровня СКБ-301-DIN изготовлен на новой элементной базе и не имеет ложных срабатываний при подачи напряжения питания. Прибор может контролировать такие среды как дистиллированная вода и спирт. Для питания регулятора-сигнализаторы уровня СКБ-301-DIN используется переменное напряжением, что не вызывает разрушение металлических емкостей.

  • Высокая чувствительность и функциональные особенности датчика. Применения микропроцессорный системы управления и современные компоненты позволили расширить область применения и увеличили устойчивость к воздействию внешних электронно магнитных полей.
  • Расширенный диапазон электропроводности до 500 кОм. Кислоты, щелочи, растворы соли, молоко, спирт, вода водопроводная, техническая, дистиллированная, загрязненная и др.
  • Простота в эксплуатации и настройке. Перестройка технологических параметров осуществляется без демонтажа прибора.
  • Исполнение на DIN-рейку. Современное исполнение для встраивания в Вашу АСУ.
  • Диапазон сигнализации уровня до 30 метров при использовании гибкого чувствительного элемента.
  • Электронное демпфирование времени срабатывания. Время срабатывания датчика обеспечивается в диапазоне от 0,01 до 3,0 секунд.

Кондуктометрический регулятор СКБ-301-DIN обеспечивает световую и релейную (типа «сухой» контакт) сигнализацию достижения от одного до четырех предельных уровней среды.

Конструкция и работа микропроцессорного сигнализатора СКБ-301-DIN
Прибор состоит из преобразователя передающего и от одного до четырех датчиков. Датчик СКБ-301-DIN состоит из корпуса (штуцера) 1, чувствительного элемента (электрода с изолятором) 2 и колпачка 3, служащих для уплотнения сигнального провода, подключаемого к выводу чувствительного элемента.

Принцип действия приборов основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой резервуара в электрический релейный сигнал. Приборы имеют четыре независимых канала, позволяющих контролировать четыре уровня жидкости в одном или разных резервуарах.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды До 200...250°С (в зависимости от исполнения)
Давление контролируемой среды До 6,3 МПа
Материалы изготовления Сталь 12Х18Н10Т; Сталь 20; Фторопласт 4 ГОСТ10007-80; Фторопласт 40 ЛД-2 ТУ301-05-17-89; Керамика
Климатическое исполнение (диапазон рабочих температур) УХЛ2, УХЛ3
Исполнение по степени защиты IP20, IP54
Питание =12 В, =24 В, ~220 В
Вес Преобразователь передающий: 1 кг; Датчик: 0,65 кг

Структура обозначения, пример заказа

СКБ-301-DIN
-220 В
-1
-0,1/0,6/0,1/0,1
Штуцер из 12Х18Н10Т

Материал штуцера

Длина погружаемой части для каждого датчика

При заказе гибкого чувствительного элемента

Исполнение датчика

Напряжение питания сигнализатора

Наименование модели

Варианты исполнений

Материалы датчика

Параметры контролируемой среды

Длина погружаемой части датчика L, м

Исполнение датчика

Электрода погружаемого в контролируемую среду

Изолятора

Штуцера

Температура контролируемой среды, °С, не более

Рабочее давление, МПа, не более

Удельная электрическая проводимость, Ом/м, не менее

Сталь

12Х18Н10Т

Фторопласт 4 ГОСТ10007-80 или фторопласт 40 ЛД-2 ТУ301-05-17-89

Сталь 12Х18Н10Т или

Сталь 20

200

2,5

0,015

От 0,6 до 5 (30 для гибкого датчика) ри вертикальном монтаже или 0,1 при горизонтальном монтаже

1; (1Г);

3; (3Г)

Керамика

250

6,3

4.1

2,5

4.2

Примечание: При необходимости потребитель может изменить длину электрода датчика до требуемой по условиям работы. Длина электрода датчика не должна превышать 5 м. При этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода, из материала, стойкого к контролируемой среде и допускающего контактную пару, не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72. Допускается длина датчика до 30м при использовании гибкого чувствительного элемента, при заказе требуется поставить пометку «Г» в исполнении 1 или 3.

Стандартный комплект поставки

  • Преобразователь передающий.
  • Датчик - от 1 до 4 шт., (по спецификации заказа).
  • Руководство по эксплуатации.
  • Паспорт.
