Особенности, виды и принцип работы поплавковых уровнемеров

Самыми простыми и доступными уровнемерами для жидких средств считаются поплавковые уровнемеры. Они определяют уровень жидкости положением чувствительного элемента, входящего в состав конструкции.

Устройство поплавковых уровнемеров и принцип работы

Поплавковые уровнемеры сконструированы следующим образом: часть устройства погружена в жидкость, другая половина находится над ее поверхностью:

  • Находящийся в воде элемент называется поплавком – это пустотелый предмет, на который, в соответствие с законом Архимеда, действует выталкивающая сила.
  • Часть поплавкового уровнемера, не находящаяся в воде, является обрабатывающим сигнал устройством. Оно отслеживает вертикальные перемещения поплавка и передает показания движения на ряд различных устройств. Таким образом осуществляется непрерывное измерение уровня или сигнализация по контрольным точкам при достижении заданного объема жидкости в резервуаре.

По конструктивным отличиям можно выделить поплавковые уровнемеры узкого диапазона и поплавковые уровнемеры широкого диапазона.

Первые (рис.1, а), как правило, представляют собой устройства, состоящие из шарообразного поплавка, через штангу и сальниковое уплотнение соединенного с преобразователем угловых перемещений (П) в унифицированный электрический или пневматический сигнал. Поплавок обычно имеет диаметр 80 - 100 мм, выполнен из нержавеющей стали и плавает на поверхности жидкости.

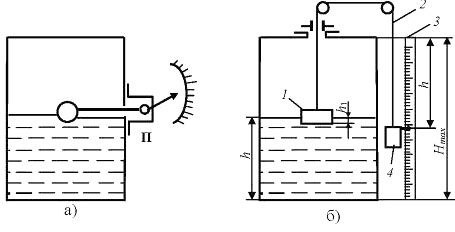

                          Рис.1. Поплавковые уровнемеры: а) – узкого диапазона, б) – широкого диапазона: 1 – поплавок, 2 – гибкий трос, 3 – шкала, 4 – противовес.

В поплавковых уровнемерах широкого диапазона (рис. 1, б) поплавок через гибкий трос связан с противовесом и отсчетным устройством, указывающим значения уровня жидкости в резервуаре.

При расчетах поплавковых уровнемеров подбирают такие конструктивные параметры поплавка, которые обеспечивают состояние равновесия системы «поплавок - противовес» только при определенной глубине погружения поплавка.

Виды поплавковых уровнемеров:

Поплавковые магнитные уровнемеры. В устройстве поплавок взаимодействует с магнитом. Любое отклонение поплавка от магнита регистрируется как изменение уровня.

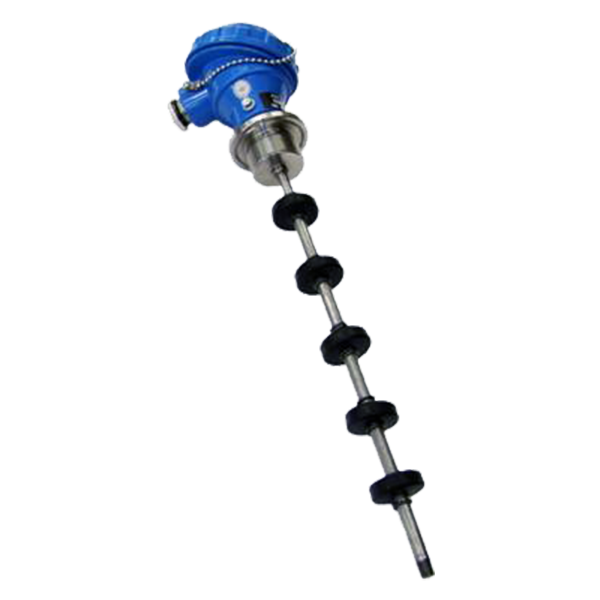

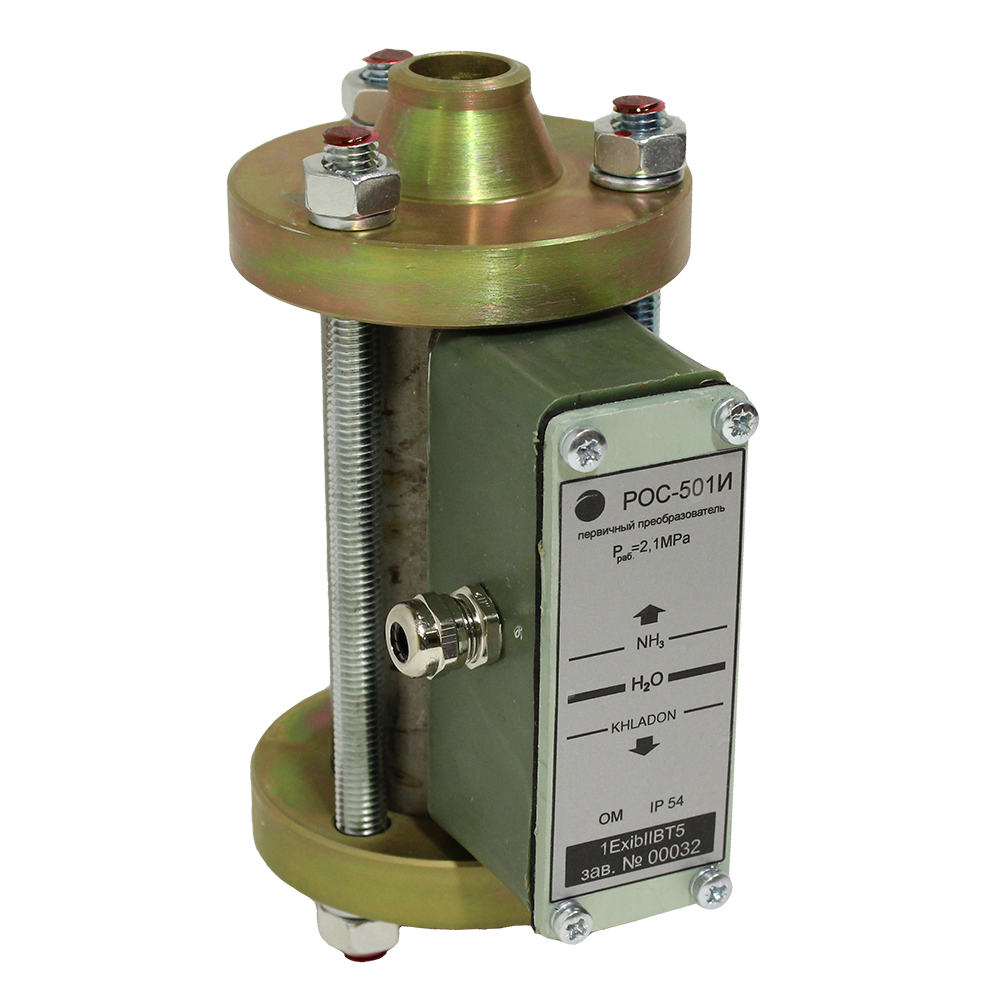

РОС-501 датчики-реле уровня поплавковые СУГ-М сигнализаторы уровня жидкости поплавковые ПМП-052 датчики уровня поплавковые магнитные
РОС-501 датчики-реле уровня поплавковые СУГ-М сигнализаторы уровня жидкости поплавковые ПМП-052 датчики уровня поплавковые магнитные

Поплавковые магнитострикционные уровнемеры. Поплавок с постоянным магнитом внутри перемещается вдоль направляющего стержня, в котором натянута проволока из магнитострикционного материала (волновод). В волновод подаются токовые импульсы. В месте расположения магнита (поплавка) при взаимодействии магнитного поля с током, возникают импульсы продольной деформации, которые регистрируются пьезоэлементом вверху стержня. В данном случае регистрируется время прохождения импульса – оно прямо пропорционально расстоянию до поверхности.

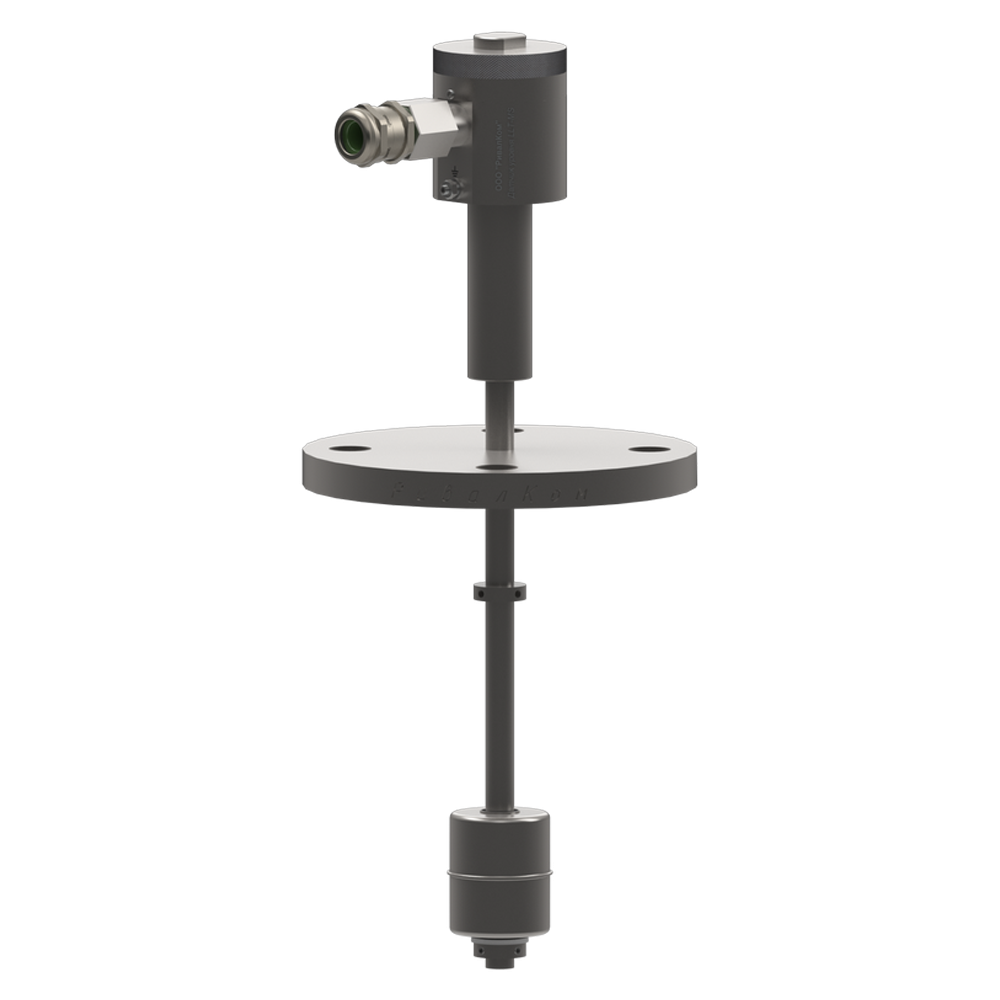

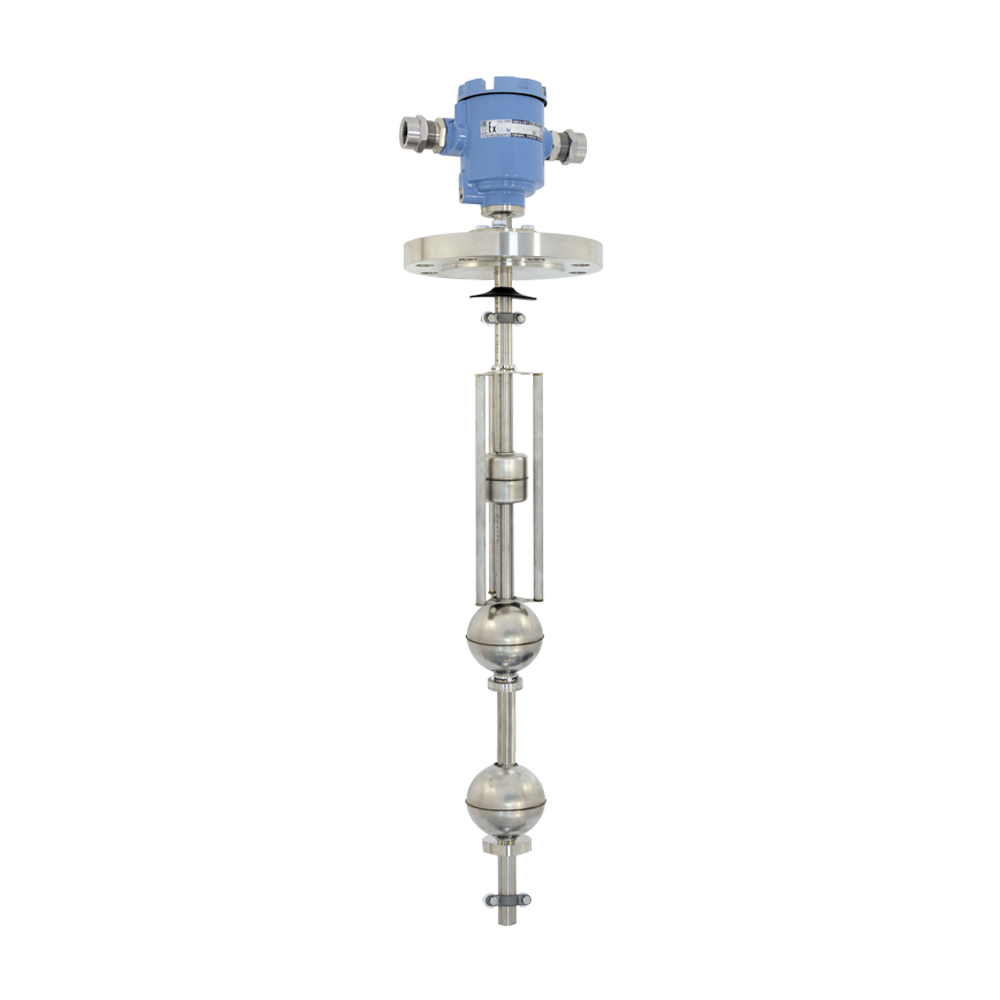

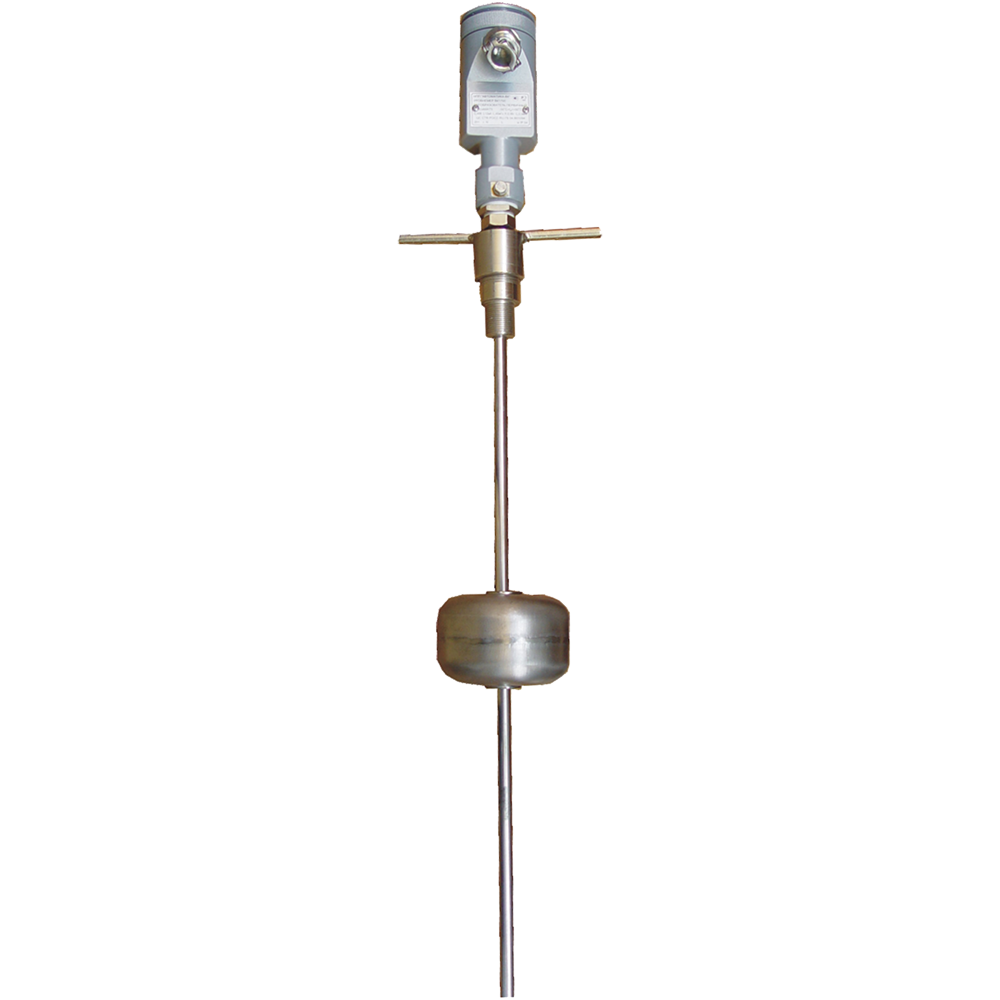

LLT-MS уровнемеры поплавковые магнитострикционные ВК1700 уровнемеры многоканальные ПМП-201 уровнемеры-плотномеры поплавковые магнитострикционные
LLT-MS уровнемеры поплавковые магнитострикционные ВК1700 уровнемеры многоканальные ПМП-201 уровнемеры-плотномеры поплавковые магнитострикционные

Поплавковые механические уровнемеры. Поплавок управляет механическим переключателем (открывает, либо закрывает контакт) путем непосредственного контакта. Работают по принципу сообщающихся сосудов.

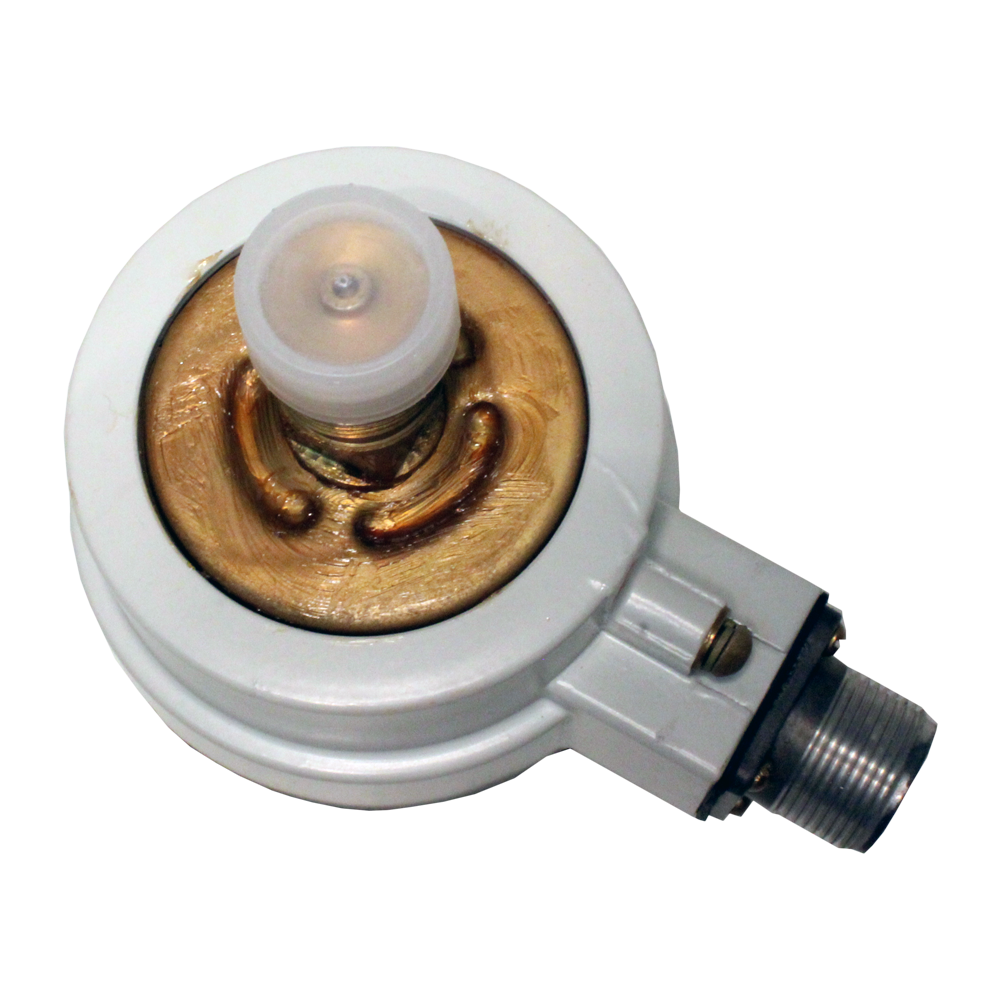

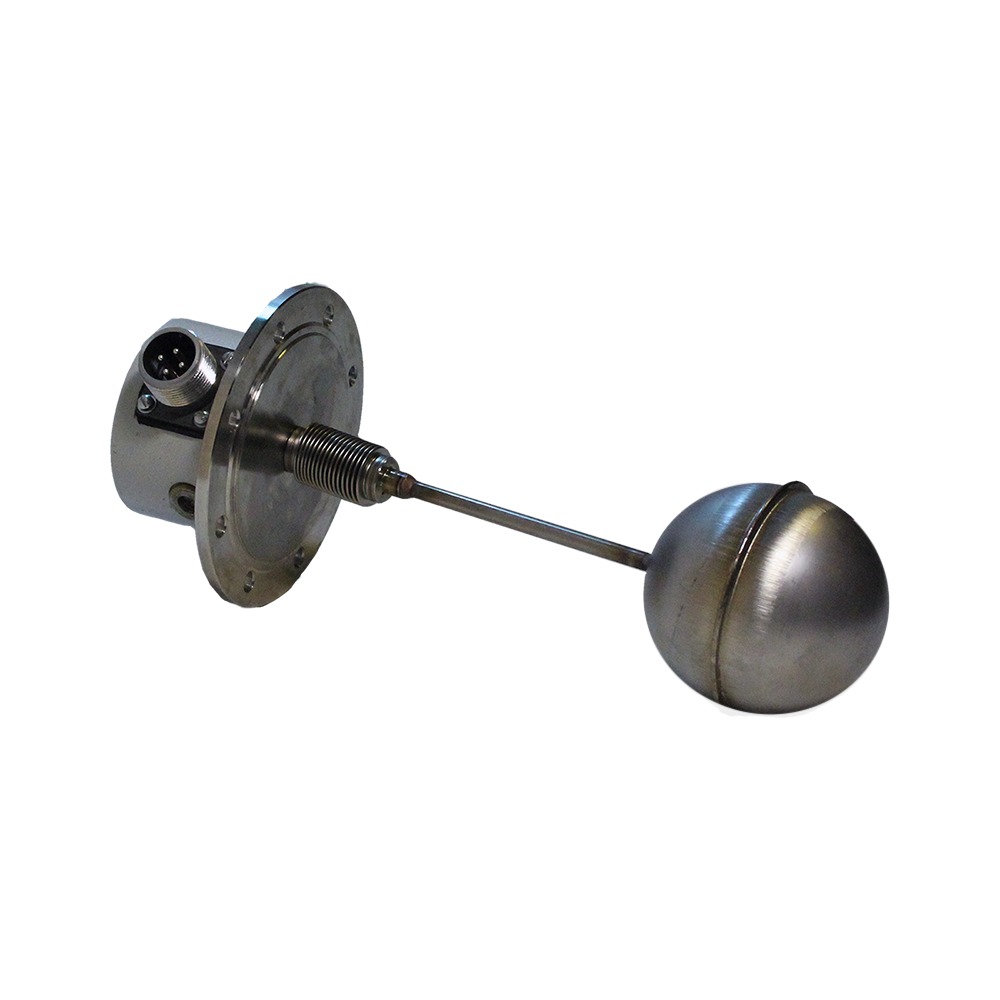

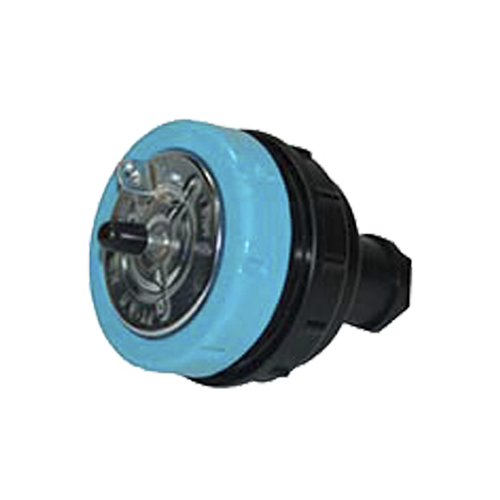

ДРУ-1ПМ датчик-реле уровня жидкости поплавковый РО-1 датчики-реле уровня жидкости РУ-1 датчики-реле уровня жидкости
ДРУ-1ПМ датчик-реле уровня жидкости поплавковый РО-1 датчики-реле уровня жидкости РУ-1 датчики-реле уровня жидкости

Преимущества поплавковых уровнемеров

Главные преимущества поплавковых уровнемеров – это их точность, высокая степень повторяемости и простота конструкции. Также поплавковые уровнемеры отличаются низкой ценой и независимостью показателей измерений от химического состояния жидкости. Однако точности поплавкового уровнемера зависит от колебаний в жидкости, поэтому любые вибрации, например, плескания в емкости, могут исказить показания поплавка.
